Description

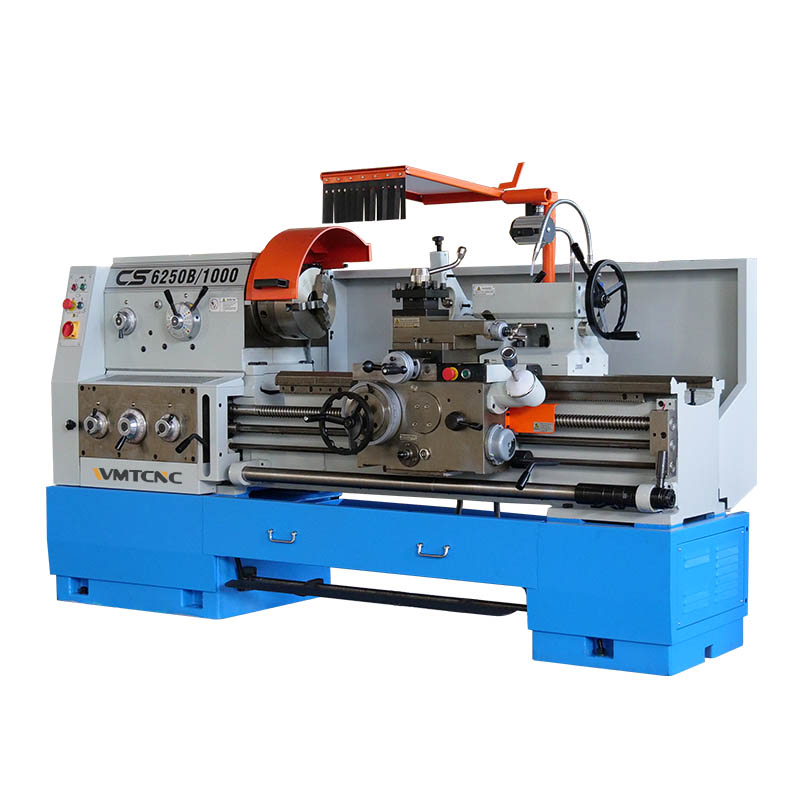

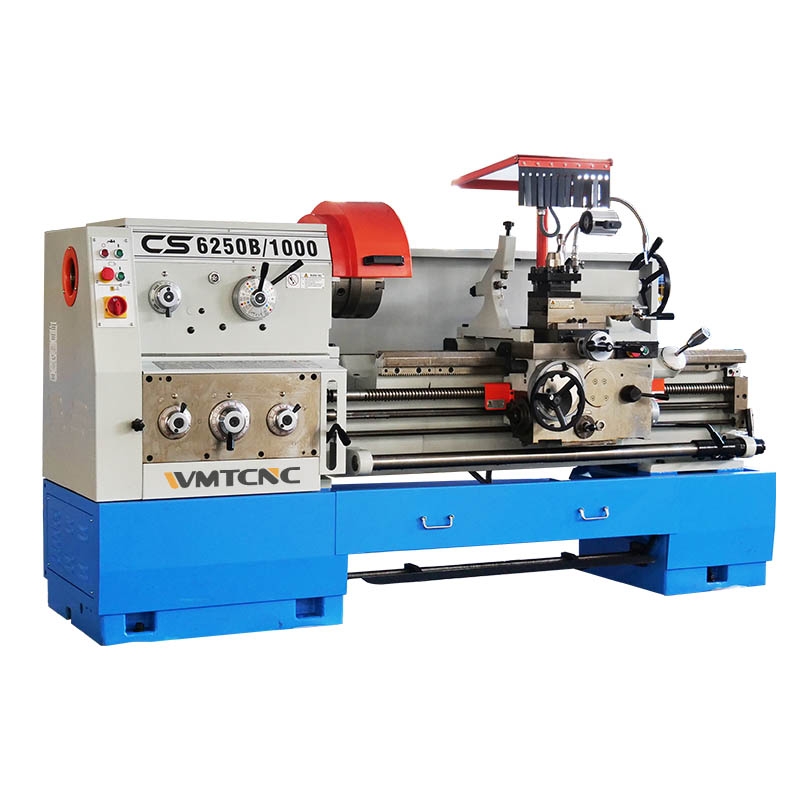

Токарный станок — это оборудование, предназначенное для вращения заготовки вокруг оси с целью выполнения различных операций: резки, шлифовки, сверления, формовки и других видов обработки. Он широко используется в промышленности, мастерских и учебных заведениях благодаря своей универсальности и эффективности.Настольный токарный станок WMT CS6250B представляет собой надежное решение для тех, кто ценит стабильную и качественную работу. Он обеспечивает высокую жёсткость конструкции, долговечность и точность обработки, что особенно важно при выполнении сложных задач.
CS6250B отличается удобством в эксплуатации и высокой производительностью, что делает его отличным выбором как для профессионалов, так и для технических специалистов, занимающихся ремонтом и обучением. Благодаря продуманной конструкции и стабильной работе, этот станок помогает достигать отличных результатов с минимальными усилиями.
Технические характеристики токарного станка CS6250B
| Технические характеристики | Единица | CS6250B |
|---|---|---|
| Мощность | ||
| Макс. диаметр над станиной | мм | φ500 |
| Макс. диаметр над суппортом | мм | φ300 |
| Макс. диаметр над отверстием | мм | φ710 |
| Эффективная длина отверстия | мм | 240 |
| Макс. длина заготовки | мм | 750/1000/1500/2000/3000 |
| Макс. длина обработки | мм | 700/950/1450/1950/2950 |

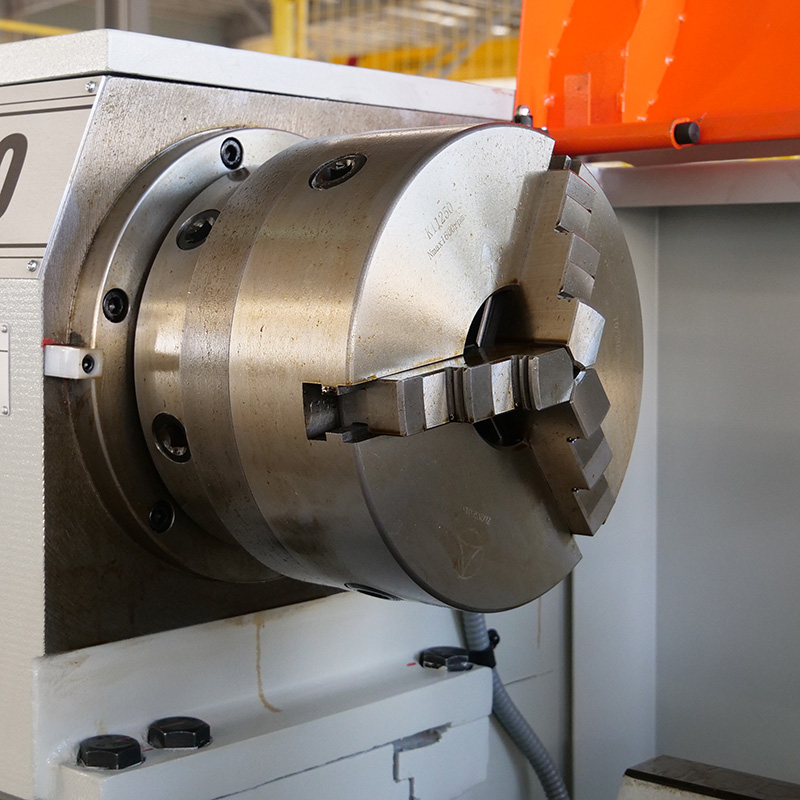

| Шпиндель | ||
| Внутренний диаметр шпинделя | мм | φ52; B: φ82; C: φ105 |
| Конус шпинделя | Morse 6; B: φ90 1:20; C: φ113 1:20 | |
| Тип торца шпинделя | ISO702/III No.6; B/C: ISO702/II No.8 | |
| Скорости шпинделя | об/мин | 24 уровней, 9–1600 |

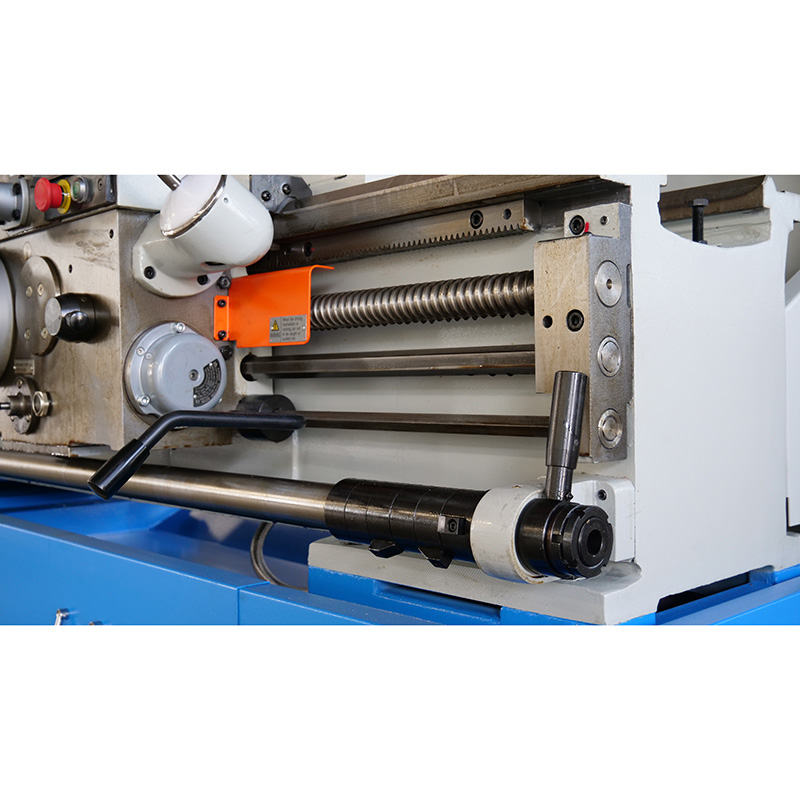

| Подачи и резьбы | ||
| Верхний ход держателя | мм | 145 |
| Нижний ход держателя | мм | 320 |
| Сечение инструмента | мм | 25×25 |
| Подача по оси X | м/мин | 50Hz:1.9; 60Hz:2.3 |
| Подача по оси Z | м/мин | 50Hz:4.5; 60Hz:5.4 |
| Подача по X (точн.) | мм/об | 0.012–2.73 (93 видов) |
| Подача по Z (точн.) | мм/об | 0.028–6.43 (93 видов) |
| Метрическая резьба | мм | 0.5–224 (48 видов) |
| Дюймовая резьба | т.п.и | 72–1/8 (46 видов) |
| Модульная резьба | πмм | 0.5–112 (42 видов) |
| Диаметрическая резьба | DP | 56–1/4 (45 видов) |

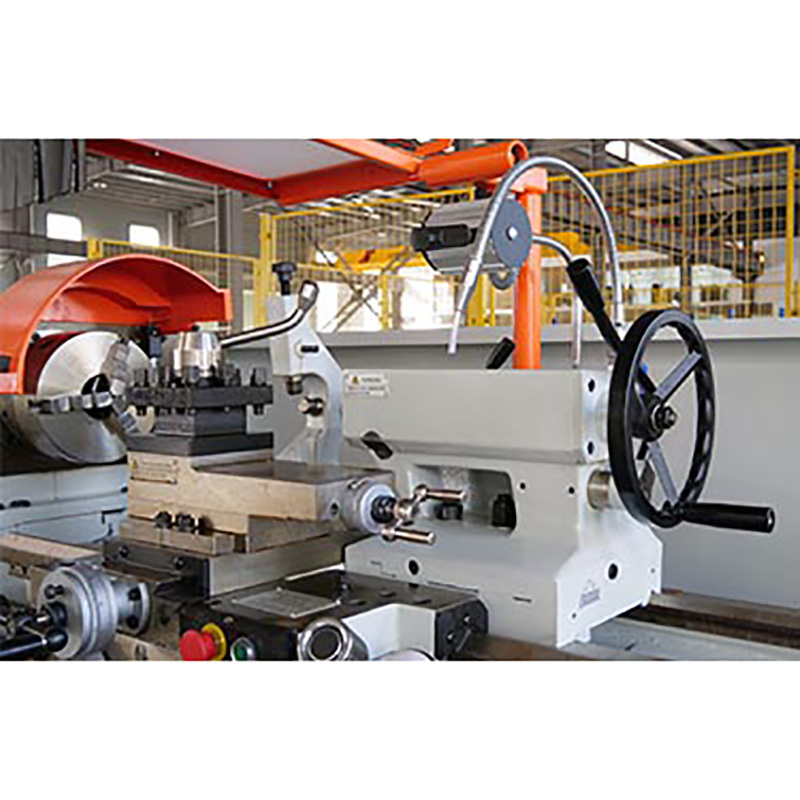

| Задняя бабка | ||
| Диаметр пиноли | мм | φ75 |
| Ход пиноли | мм | 150 |
| Конус пиноли | Morse No.5 | |
| Двигатель | ||
| Мощность главного двигателя | кВт | 7.5 |
| Двигатель быстрой подачи | кВт | 0.3 |
| Двигатель охлаждения | кВт | 0.12 |
| Другое | ||
| Длина | мм | 2382/2632/3132/3632/4632 |
| Ширина | мм | 975 |
| Высота | мм | 1230/1270/1350/1270/1450 |
| Вес | кг | 2050/2100/2300/2500/2900 |
Основные характеристики
- Он подходит для различных токарных операций, таких как точение внутренних и внешних цилиндрических поверхностей, конических поверхностей и других вращающихся и торцевых поверхностей. Он также может обрабатывать различные часто используемые резьбы, такие как метрическая, имперская, модульная и диаметральная, а также сверление, развертывание, нарезание резьбы и протягивание канавок для проволоки.

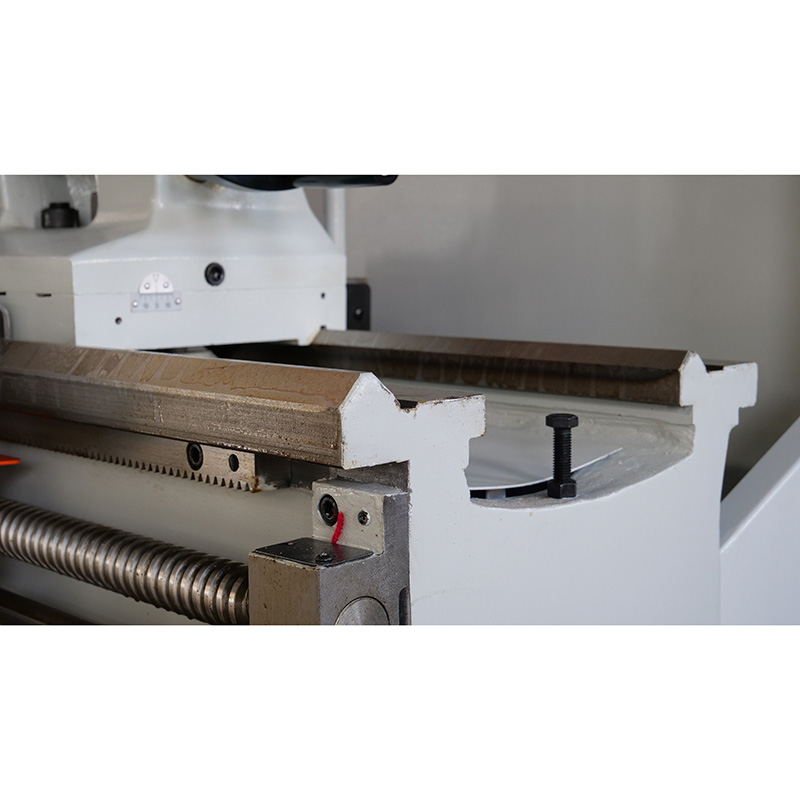

- Горизонтальная станина с высоким крутящим моментом тщательно изготовлена из высококачественного чугуна, а направляющая поверхность прецизионно обработана с использованием среднечастотной индукционной закалки.
- Направляющая пара, состоящая из мягких лент из политетрафторэтилена, износостойкая, поглощает вибрацию и обеспечивает хорошую точность.

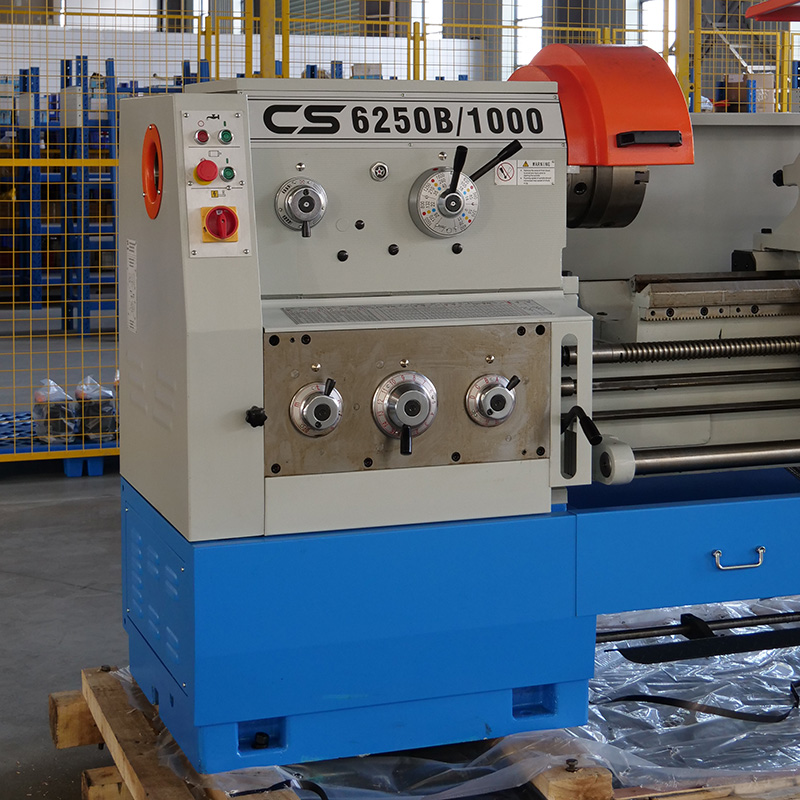

- Шпиндель имеет трехопорную конструкцию с хорошей жесткостью, высокой точностью и высокой режущей способностью.
- Диапазон регулирования скорости широкий, что позволяет выбирать относительно разумную скорость.
- Помимо выполнения обычных токарных работ, настольный токарный станок также может точить различные плоские и специальные заготовки.
