Description

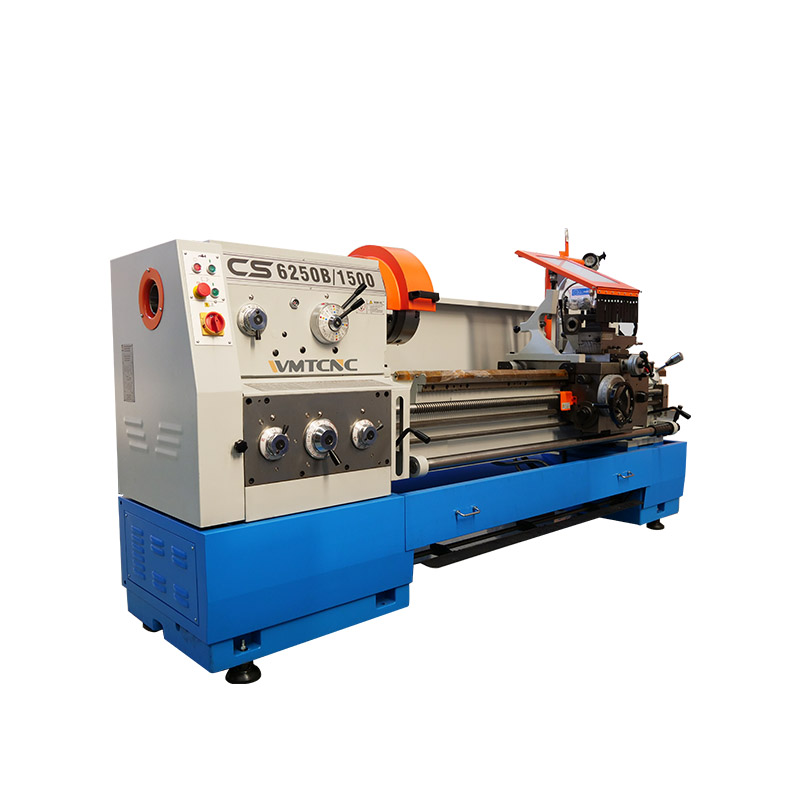

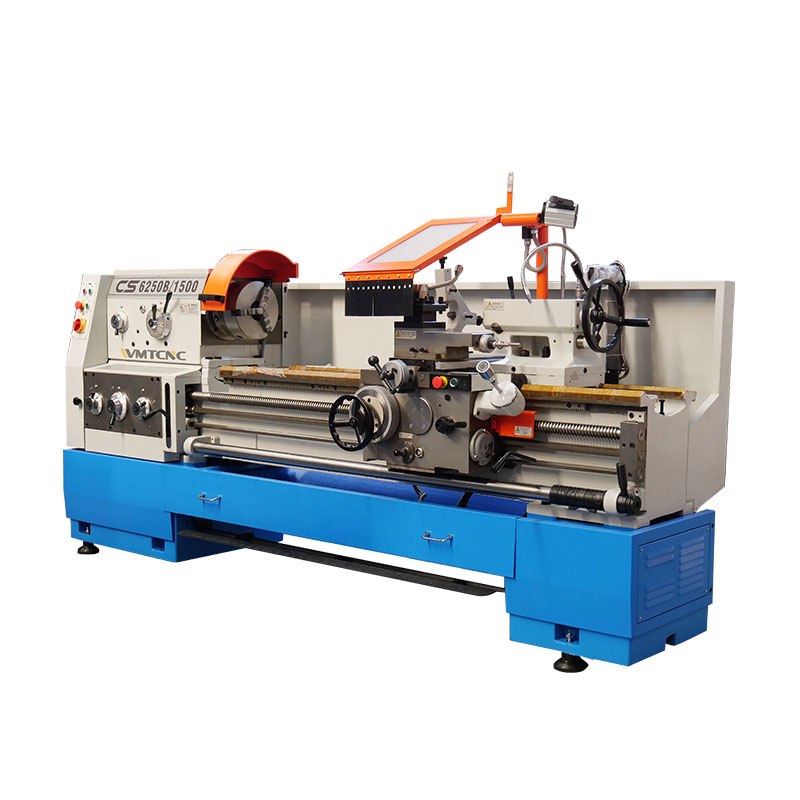

CS6250Bx1500 — универсальный токарно-винторезный станок для широкого спектра операций. Он обрабатывает внутренние и наружные цилиндрические и конические поверхности, торцы и вращающиеся контуры, выполняет сверление, развертывание, нарезание резьбы и формирование проволочных канавок. Жёсткая горизонтальная станина из высококачественного чугуна с индукционно закалёнными направляющими обеспечивает стабильность геометрии и долгий ресурс.
Пара направляющих с политетрафторэтиленовым слоем снижает износ и гасит вибрации, поддерживая высокую точность. Узел шпинделя с повышенной жёсткостью и устойчивостью к нагрузкам даёт чистый рез и ровную поверхность. Широкий диапазон регулировки скорости позволяет подобрать рациональные режимы под материал и задание. Станок нарезает метрическую, дюймовую, модульную и диаметральную резьбу, а также обрабатывает плоские и фасонные детали. Доступен выбор специальных принадлежностей под конкретные технологические задачи.
Технические характеристики токарного станка для двигателей CS6250Bx1500
| Технические характеристики | Единица измерения | CS6150 CS6250 CS6150B CS6250B |
| Производительность | ||
| Макс. диаметр перемещения над станиной | мм | φ500 |
| Макс. диаметр перемещения над поперечным суппортом | мм | φ300 |
| Макс. Диаметр обработки в зазоре | мм | φ710 |
| Эффективная длина в зазоре | мм | 240 |
| Макс. длина заготовки | мм | 750/1000/1500/2000/3000 |
| Макс. длина обработки | мм | 700/950/1450/1950/2950 |
| Шпиндель | ||
| Диаметр отверстия шпинделя | мм | φ52; B series: φ82; C series: φ105 |
| Конус отверстия шпинделя | Morse No.6; B series φ90 1:20; C series φ113 1:20 | |
| Тип торца шпинделя | ISO 702/III No.6 Bayonet type; B/C: ISO702/II No.8 short cam lock | |
| Скорости вращения шпинделя | об/мин | 24 levels 9–1600 r/min |
| Подачи и резьбы | ||
| Макс. ход верхнего резцедержателя | мм | 145 |
| Макс. ход нижнего резцедержателя | мм | 320 |
| Секция инструмента | мм | 25×25 |
| Подача по оси X | м/мин | 50Hz: 1.9; 60Hz: 2.3 |
| Подача по оси Z | м/мин | 50Hz: 4.5; 60Hz: 5.4 |
| Подача по оси X | мм/об | 0.012–2.73 (93 видов) |
| Подача по оси Z | мм/об | 0.028–6.43 (93 видов) |
| Метрическая резьба | мм | 0.5–224 (48 видов) |
| Дюймовая резьба | tpi | 72–1/8 tpi (46 видов) |
| Модульная резьба | πмм | 0.5–112 (42 вида) |
| Диаметральная резьба | DP | 56–1/4 DP (45 видов) |
| Задняя бабка | ||
| Диаметр пиноли | мм | φ75 |
| Макс. ход пиноли | мм | 150 |
| Конус пиноли [Морзе] | Morse No.5 | |
| Двигатель | ||
| Мощность главного двигателя | кВт | 7.5 |
| Мощность двигателя ускоренного хода | кВт | 0.3 |
| Мощность двигателя насоса СОЖ | кВт | 0.12 |
| Другое | ||
| Длина | мм | 2382/2632/3132/3632/4632 |
| Ширина | мм | 975 |
| Высота | мм | 1230/1270/1350/1270/1450 |
| Вес | кг | 2050/2100/2300/2500/2900 |
Основные характеристики
Он подходит для различных токарных операций, таких как точение внутренних и наружных цилиндрических поверхностей, конических поверхностей, а также других вращающихся и торцевых поверхностей. Он также может обрабатывать различные виды резьбы, такие как метрическая, дюймовая, модульная и диаметральная, а также сверлить, развертывать, нарезать резьбу и протягивать проволочные канавки.
1. Высокопрочная горизонтальная станина, изготовленная из высококачественного чугуна, с прецизионной обработкой направляющей поверхности методом среднечастотной индукционной закалки;
2. Направляющая пара, состоящая из мягкого политетрафторэтиленового направляющего пояса, износостойкая, поглощает вибрацию и обеспечивает высокую точность обработки.
3. Шпиндель имеет трёхопорную конструкцию с высокой жёсткостью, высокой точностью и высокой прочностью резания;
4. Широкий диапазон регулирования скорости позволяет выбирать относительно разумную скорость.
5. Возможность прямого точения метрической и дюймовой резьбы;
6. Помимо выполнения обычных токарных работ, на токарно-винтовом станке можно также обрабатывать различные плоские и фасонные детали.
7. Пользователям доступен относительно полный набор специальных деталей, из которых они могут выбирать.
