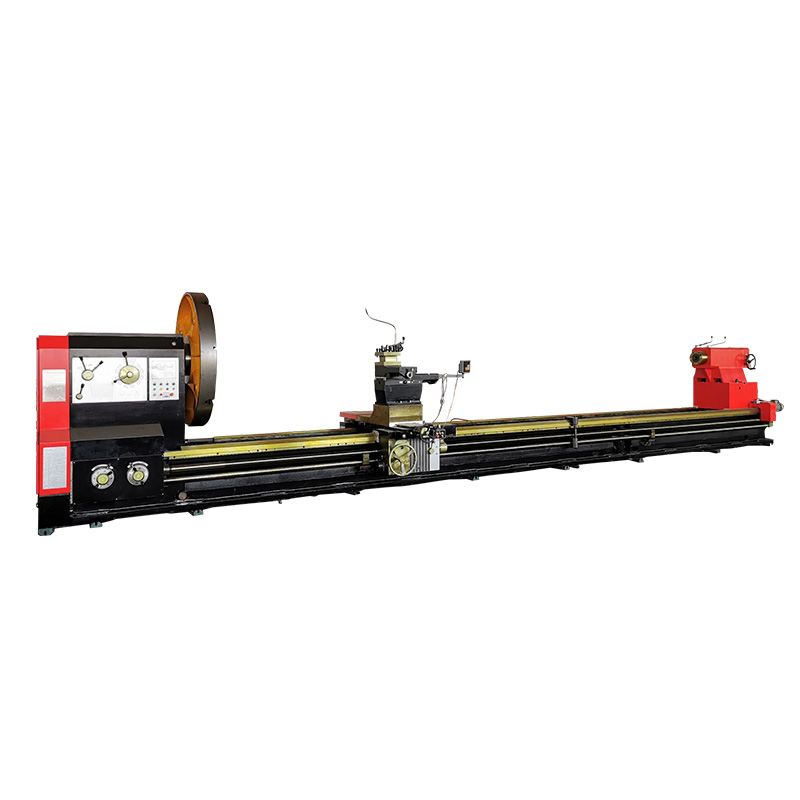

Токарный станок тяжёлого типа CW61200 предназначен для высокоэффективной обработки различных вращающихся заготовок. CW61200 обеспечивает точное точение внутренних и наружных цилиндрических и конических поверхностей, а также нарезание метрических, дюймовых, модульных и диаметральных резьб.
Станок также подходит для выполнения операций проточки шпоночных пазов и масляных канавок. Благодаря прочной конструкции, надёжности и универсальности CW61200 широко применяется в тяжёлой промышленности и машиностроении. Это оптимальное решение для предприятий, которым необходима высокая точность, стабильность и производительность в условиях интенсивной эксплуатации.
Технические характеристики тяжелого токарного станка CW61200
| Технические характеристики | CW61200 |
| Размах над станиной | 2000mm |
| Ширина станины | 1100mm |
| Длина заготовки | 1500–15000mm |
| Размах над резцедержателем | 1580mm |
| Макс. длина обработки | 1300–14800mm |
| Виды подачи резцедержателя | 56 видов |
| Поперечная подача | 0.1–12 мм/об |
| Продольная подача | 0.05–6 мм/об |
| Верхний резцедержатель | 0.025–3 мм/об |
| Метрическая резьба | 44 вида 1–20 мм |
| Дюймовая резьба | 31 вид 28–1/48 дюйма |
| Модульная резьба | 45 вида 0.5–60 мм |
| Шаговая резьба | 38 видов 1/2–56 D.P. |
| Отверстие шпинделя | 130mm |
| Конус шпинделя | Metric 140 |
| Скорость шпинделя вперёд | 21 вид 2–200 об/мин |
| Скорость назад | 12 видов 2.25–178 об/мин |
| Сечение инструмента | 45×45mm |
| Ход резцедержателя | 630mm |
| Ход верхнего суппорта | 300mm |
| Быстрая подача | 3470 / 1870 / 935 мм/мин |
| Центр. втулка | 210×300mm |
| Конус задней бабки | MT6 |
| Ход задней бабки | ±25mm |
| Главный двигатель | 22KW |
| Ремень привода | 2540C / 2880C |
| Двигатель каретки | 1.5KW |
| Насос СОЖ | 90W, 45L/min |
| 4-кулачковый патрон | 1250 / 1400mm |
| Неподвижный люнет | 50–600mm |
| Подвижный люнет | 50–220mm |
Основные характеристики
- Корпус скольжения имеет конструкцию быстрого перемещения, визуализацию одной рукояткой, а также шпиндель и реверсивный сдвиг на тормоз.
- Пользователь может выбирать между гидравлическим или ручным управлением.
- Держатель инструмента станка оснащен одним вращающимся цилиндрическим двигателем, а держатель инструмента и конус также могут использоваться для продольной подачи.
- Станок подходит для обработки деталей из стали и цветных металлов больших и средних размеров и может выполнять цилиндрическую токарную обработку, внутренние отверстия, торцевую резку, сверление, расточку и раскрой.
- Коробка скольжения имеет предохранительную конструкцию, которая предотвращает повреждение токарного станка из-за перегрузки.
