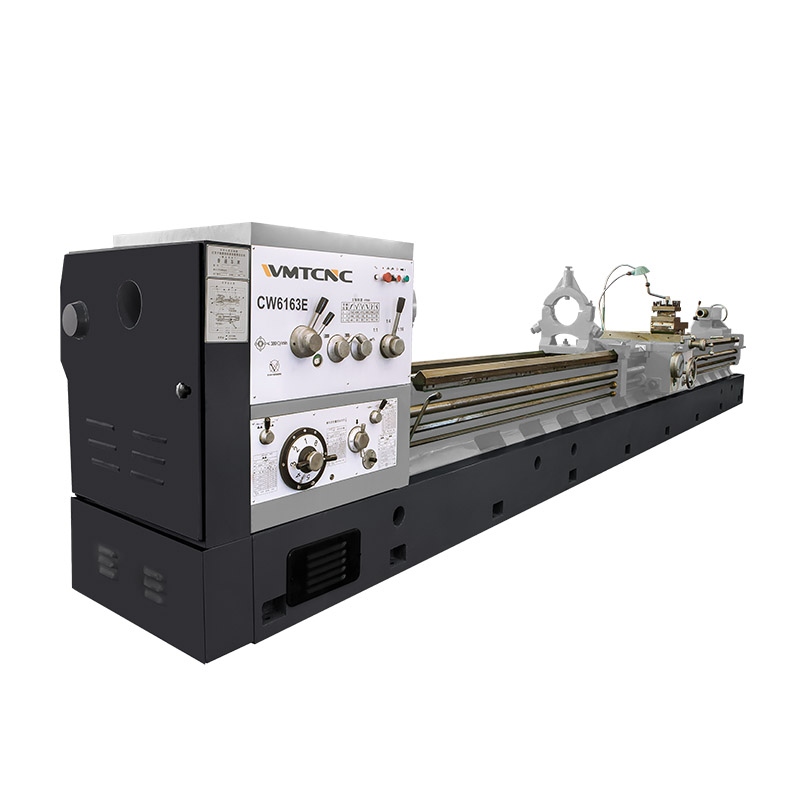

Токарный станок CW6163E — это мощное оборудование с горизонтальной станиной, предназначенное для тяжёлых режимов обработки. Он подходит для точения наружных и внутренних цилиндрических поверхностей, конусов, торцов и других элементов деталей среднего размера с большим диаметром.
CW6163E уверенно справляется с обработкой различных заготовок в условиях интенсивной эксплуатации, демонстрируя высокую устойчивость и стабильную точность. Станок идеально подойдёт для предприятий, работающих с массивными деталями, где требуется надёжность, производительность и долговечность оборудования. CW6163E — оптимальный выбор для тех, кто ценит эффективность при тяжёлой токарной обработке.
Технические характеристики тяжелого токарного станка CW6163E
| Технические характеристики | CW61(2)63E |
| МОЩНОСТЬ | |
| Макс. размах над станиной | 630mm |
| Макс. размах над поперечным суппортом | 350mm |
| Расстояние между центрами | 750, 1250, 1750, 3750mm |
| Макс. размах над зазором | 830mm (CW6263E) |
| Действительная длина зазора | 230mm |
| Ширина станины | 550mm |
| ПЕРЕДНЯЯ БАБКА | |
| Отверстие в шпинделе | ø105mm или ø130mm (CW6180E и выше — опция) |
| Торец шпинделя | C-11 или D-11 |
| Конус шпинделя | 1:20 ø120mm (ø140mm CW6180E — опция) |
| Скорости вращения шпинделя | 14–750RPM (18 шагов) |
| РЕДУКТОР — РЕЗЬБЫ И ПОДАЧИ | |
| Метрическая резьба | 1–240mm (54 видов) |
| Дюймовая резьба | 28–1 дюйм (36 видов) |
| Модульная резьба | 0.5–60DP (27 видов) |
| Диаметральная резьба | 30–1 t.p.i. (27 видов) |
| Продольная подача | 0.048–24.3mm/r (72 видов) |
| Поперечная подача | 0.024–12.15mm/r (72 видов) |
| Быстрая подача: продольная/поперечная | 4/2 m/min |
| Ходовой винт | T48mm/12mm или T55mm/12mm (для длиннее 5 м) |

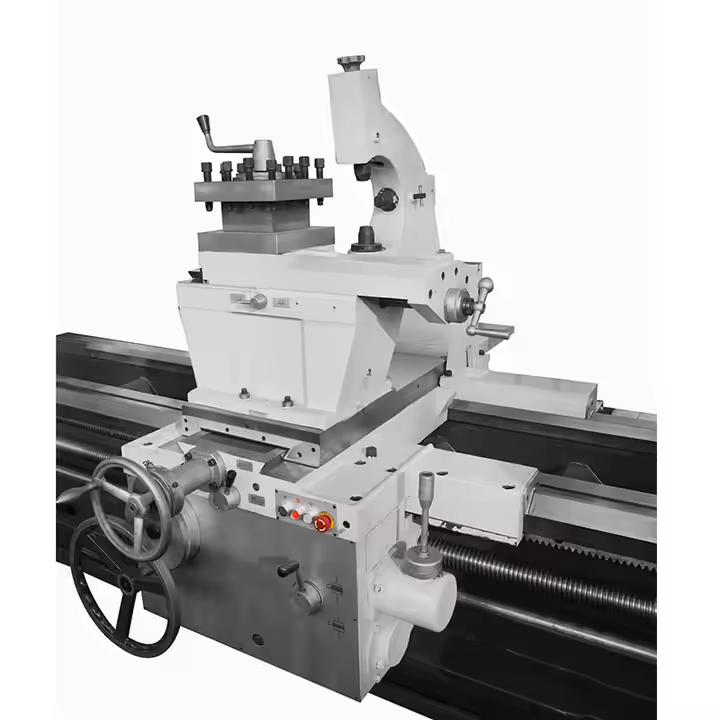

| СУППОРТ | |
| Ход поперечного суппорта | 350mm |
| Ход суппорта | 200mm |
| Размер хвостовика инструмента | 32×32mm |
| ЗАДНЯЯ БАБКА | |
| Диаметр шпинделя | ø100mm |
| Конус шпинделя | Morse 6 |
| Ход шпинделя | 240mm |
| ДВИГАТЕЛЬ | |
| Главный мотор | 11kw |
| Насос охлаждения | 0.09kw |
| Мотор быстрой подачи | 1.1kw |
| Размер (Д×Ш×В) | 3452×1326×1390 (1500 мм) |
| Вес | 4300kg |
Основные характеристики
- Выполнение внутренней и внешней токарной обработки, точения конусов, торцевания и точения других вращающихся деталей;
- Нарезание резьбы в дюймах, метрических, модульных и наружных размерах;
- Сверление, расточка и протягивание пазов;
- Соответственно, со сквозным отверстием шпинделя, которое может удерживать прутки большего диаметра;
- Эти стандартные токарные станки используют как дюймовую, так и метрическую системы, что упрощает работу для пользователей в странах с разными системами измерения;
- Пользователи могут выбирать между ручным и ножным тормозом.
