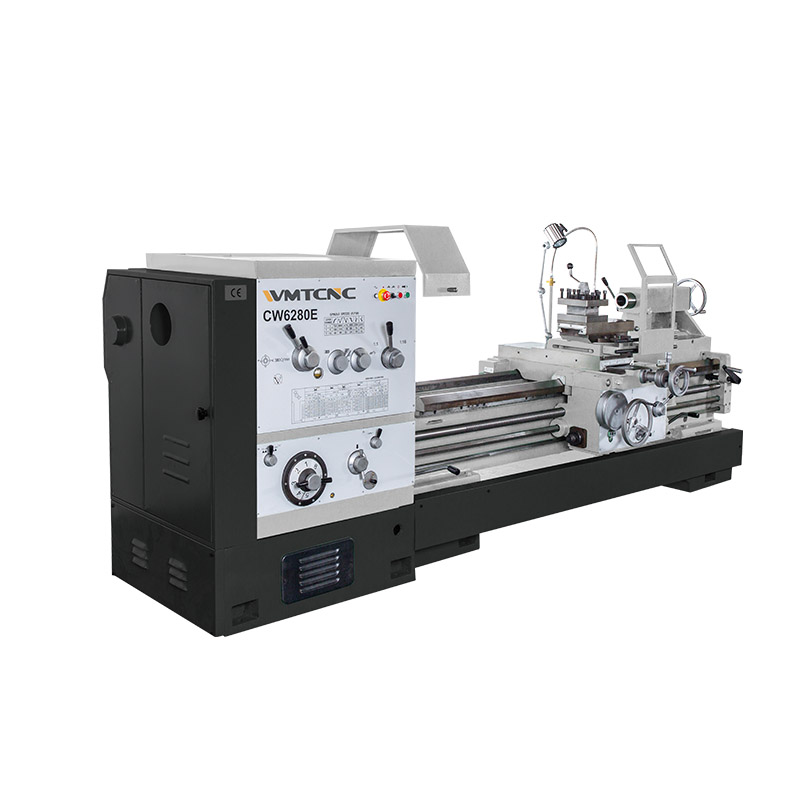

Тяжёлый токарный станок CW6280E представляет собой мощное оборудование с горизонтальной передней бабкой, предназначенное для выполнения широкого спектра токарных операций. Он идеально подходит для обработки заготовок среднего размера с большим диаметром. CW6280E обеспечивает точное и стабильное точение внутренних и внешних цилиндрических поверхностей, конических элементов, торцевых частей и других сложных контуров.
Благодаря прочной конструкции, высокой жёсткости и надёжности, станок эффективно справляется с интенсивной нагрузкой на производстве. CW6280E широко применяется в тяжёлой промышленности, особенно при обработке деталей машин, валов, дисков и других компонентов, требующих высокой точности и устойчивости. Его универсальность и производительность делают его отличным выбором для предприятий, стремящихся повысить эффективность и качество механической обработки.
Технические характеристики тяжелого токарного станка CW6280E
| Технические характеристики | CW61(2)80E |
| МОЩНОСТЬ | |
| Макс. размах над станиной | 800mm |
| Макс. размах над поперечным суппортом | 485mm |
| Расстояние между центрами | 750, 1250, 1750, 3750mm |
| Макс. размах над зазором | 1000mm (CW6280E) |
| Действительная длина зазора | 230mm |
| Ширина станины | 550mm |
| ПЕРЕДНЯЯ БАБКА | |
| Отверстие в шпинделе | ø105mm или ø130mm |
| Торец шпинделя | C-11 или D-11 |
| Конус шпинделя | 1:20 ø120mm (опц. ø140mm) |
| Скорости вращения шпинделя | 14–750 RPM (18 ступеней) |
| РЕДУКТОР – РЕЗЬБЫ И ПОДАЧИ | |
| Метрическая резьба | 1–240mm (54 вида) |
| Дюймовая резьба | 28–1 inch (36 вида) |
| Модульная резьба | 0.5–60DP (27 вида) |
| Диаметральная резьба | 30–1 t.p.i. (27 вида) |
| Продольная подача | 0.048–24.3 mm/r (72 вида) |
| Поперечная подача | 0.024–12.15 mm/r (72 вида) |
| Ускоренная подача | 4/2 m/min |
| Размер винта | T48×12mm или T55×12mm |
| СУППОРТ | |
| Ход поперечного суппорта | 420mm |
| Ход суппорта | 200mm |
| Размер державки | 32×32mm |
| ЗАДНЯЯ БАБКА | |
| Диаметр шпинделя | ø100mm |
| Конус шпинделя | Морзе 6# |
| Ход шпинделя | 240mm |
| ДВИГАТЕЛЬ | |
| Главный двигатель | 11kW |
| Двигатель охлаждения | 0.09kW |
| Двигатель быстрой подачи | 1.1kW |
| ГАБАРИТЫ / ВЕС | |
| Размеры (1500мм между центрами) | 3452×1326×1390 |
| Вес | 4500kg |
Основные характеристики
- Выполнение внутренней и внешней токарной обработки, точения конусов, торцевания и точения других вращающихся деталей;
- Нарезание резьбы в дюймах, метрических, модульных и наружных размерах;
- Сверление, расточка и протягивание пазов;
- Соответственно, со сквозным отверстием шпинделя, которое может удерживать прутки большего диаметра;
- Эти стандартные токарные станки используют как дюймовую, так и метрическую системы, что упрощает работу для пользователей в странах с разными системами измерения;
- Пользователи могут выбирать между ручным и ножным тормозом.
