Description

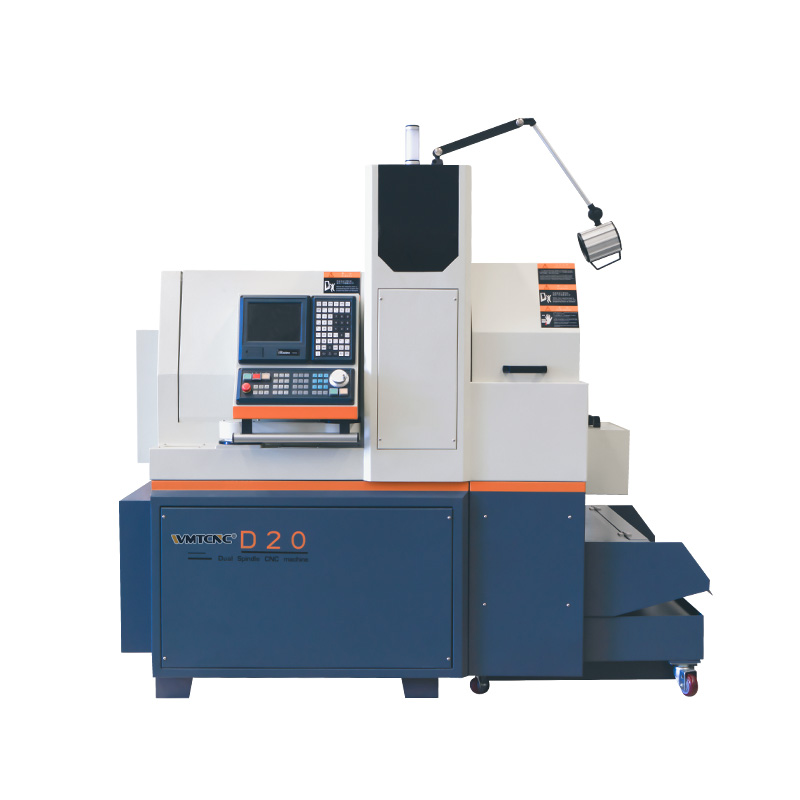

D20 — токарный станок с подвижной головкой, в котором все оси используют линейные направляющие качения и серводвигатели с абсолютным позиционированием, что обеспечивает плавность хода и высокую точность. Линейная структура ряда резцов гарантирует быструю смену инструмента и гибкость при переналадке. CNC-система предлагает полный комплект функций и интуитивный интерфейс, упрощающий программирование и эксплуатацию.
Универсальная архитектура легко адаптируется под разные задачи и интегрируется в автоматизированные линии. Надёжная механика и качественные компоненты минимизируют обслуживание, снижая эксплуатационные расходы. D20 сочетает передовые технологии и практичность, повышая эффективность цеховых процессов.
Технические характеристики токарного станка швейцарского типа с ЧПУ D20
| Категория | Параметр | Значение |
|---|---|---|
|
Технические параметры
|
D20
|
|
|
Мощность
|
Общая потребляемая мощность
|
6kW
|
|
Система ЧПУ
|
Минимальная установленная единица
|
0.001mm
|
|
Эквивалент импульса по оси X
|
0.0005mm
|
|
|
Эквивалент импульса по оси Y
|
0.001mm
|
|
|
Эквивалент импульса по оси Z
|
0.001mm
|
|
|
Макс. Программа
|
土9999.999
|
|
|
Скорость резания
|
1-4000mm/min
|
|
|
Скорость быстрой подачи по оси X
|
22000mm/min
|
|
|
Скорость быстрой подачи по оси Y
|
22000mm/min
|
|
|
Скорость быстрой подачи по оси Z
|
22000mm/min
|
|
|
Главный шпиндель
|
Максимальный диаметр прутка
|
Φ20mm
|
|
Диаметр сквозного отверстия главного шпинделя
|
Φ24mm
|
|
|
Высота центра главного шпинделя от земли
|
960mm
|
|
|
Скорость главного шпинделя
|
0-6000r/min
|
|
|
Мощность двигателя главного шпинделя
|
2.2kW
|
|
|
Ходовой
|
Перемещение по оси X
|
140mm (Diameter)
|
|
Перемещение по оси Y
|
300mm
|
|
|
Перемещение по оси Z
|
330mm
|
|
|
Мощность серводвигателя оси X
|
1kW
|
|
|
Мощность серводвигателя оси Y
|
0.75kW
|
|
|
Мощность серводвигателя оси Z
|
0.75kW
|
|
|
Форма направляющих
|
Linear Guide Rail
|
|
|
Инструмент с боковой фиксацией
|
ER11+ER16
|
3pcs+1pc
|
|
Скорость вращения
|
4000r/min
|
|
|
Мощность
|
0.75kW
|
|
|
Система групповой оснастки
|
Расположение инструментов
|
10pcs
|
|
Токарные и фрезерные инструменты
|
6pcs
|
|
|
Размер инструмента
|
12*12mm
|
|
|
Переднее сверление
|
4pcs
|
|
|
Размер инструмента
|
ER11/Φ20mm
|
|
|
Дополнительная конфигурация
|
Вращающаяся центральная рама (перемещение по оси Z 210 мм)
|
|
|
Фиксированная направляющая втулка (перемещение по оси Z 270 мм)
|
||
|
Без направляющей втулки (перемещение по оси Z 330 мм)
|
||
Основные характеристики:

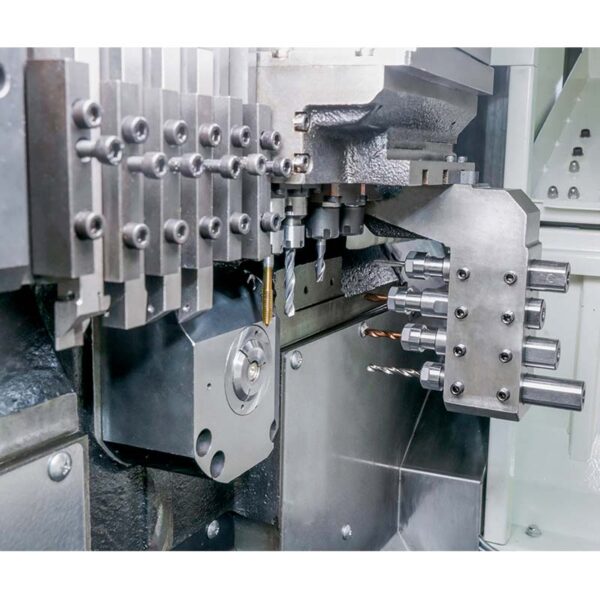

D20 токарный станок с подвижной головкой, 3 оси используют линейную направляющую качения, приводимую в действие серводвигателем абсолютного значения. Линейная структура ряда резцов имеет характеристики быстрой смены инструмента. Система ЧПУ имеет полный набор функций и проста в эксплуатации. Настройте силовую головку для соответствия требованиям сверления и фрезерования композитной обработки. Оснащен автоматической машиной подачи, может быть реализовано автоматическое производство.
