DT700 — высокоточная токарная платформа, созданная на базе литья из механита с усиленной термообработкой. Жёсткая станина и продуманная кинематика обеспечивают стабильность и чистую поверхность. Система привода набирает скорость практически мгновенно, сокращая холостые интервалы и повышая производительность. Шпиндельная головка без противовеса даёт более чувствительную и предсказуемую подачу при тонких переходах.
Увеличенный бак СОЖ и задняя схема отвода стружки поддерживают непрерывный цикл, а наклонная геометрия основания ускоряет удаление отходов и облегчает обслуживание. Компоновка рассчитана на длительную работу, удобный доступ к узлам и повторяемый результат при серийной и индивидуальной обработке. DT700 ориентирован на требовательных пользователей, которым важны точность, надёжность и аккуратная организация рабочего пространства.
Технические характеристики сверлильно-резьбонарезного станка с ЧПУ DT700
| Технические характеристики | DT700 |
| Размер рабочего стола | |
| Размер рабочего стола (ДxШ) | 800x420mm |
| Размер Т-образных пазов (ШxШxГ) | 3-14x125mm |
| Перемещение | |
| Перемещение по осям X/Y/Z | 700/400/350mm |
| Диапазон обработки | |
| Расстояние от торца шпинделя до поверхности рабочего стола | 145-495mm |
| Расстояние от центра шпинделя до колонны | 445mm |
| Шпиндель | |
| Конус шпинделя | BT30-100 |
| Мощность шпинделя | 3.7/5.5kw |
| Макс. частота вращения шпинделя | 20000rpm |
| Подача | |
| Скорость ускоренной подачи (X/Y/Z) | 48/48/48m/min |
| Шариковый винт | |

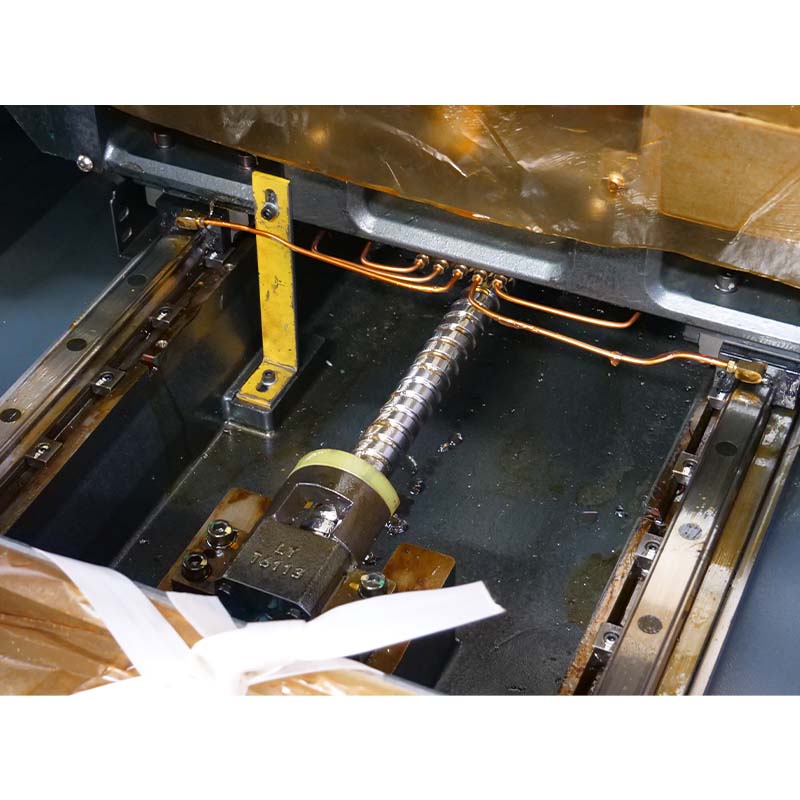

| Шариковый винт осей X/Y/Z | Ø32/P16/C3 |
| Точность позиционирования | |
| Точность позиционирования (X/Y/Z) | ±.005/300mm |
| Точность повторного позиционирования (X/Y/Z) | ±.003/300mm |
| Габариты станка (ДxШxВ) | |
| ДxШxВ | 1550x2700x2500 mm |
| Вес станка | |
| Максимальная нагрузка на рабочий стол | 300kg |
| Вес станка | 2500kg |
Основные характеристики:
1. Основные конструктивные элементы станка изготовлены из высококачественного литья из механита, прошедшего двукратный отжиг.
2. Ускорение 1G, скорость вращения от 0 до 60 м/мин за 0,21 с.

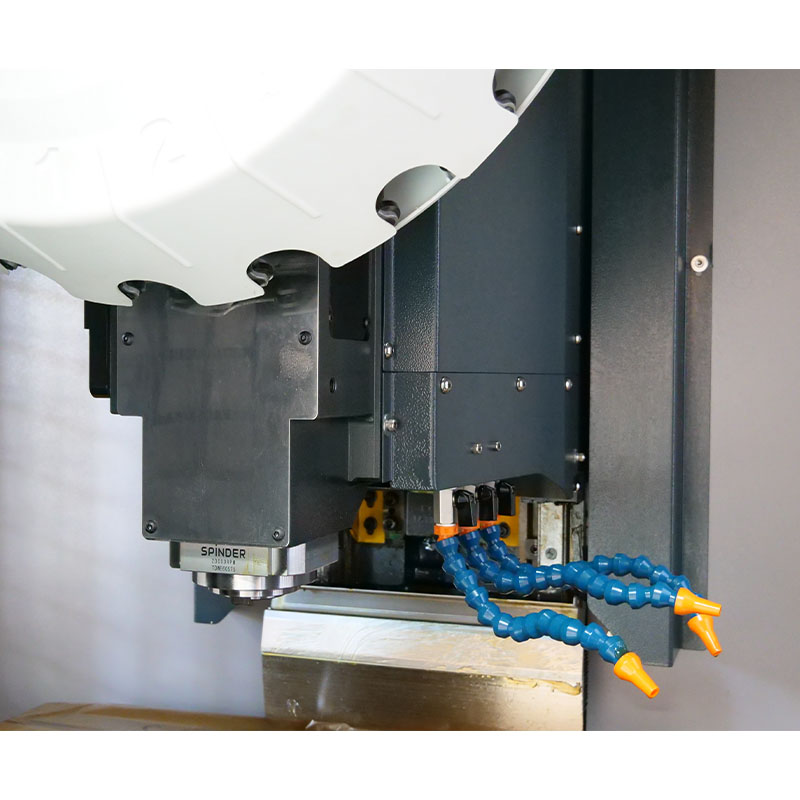

3. Шпиндельная головка без противовеса обеспечивает более чувствительную и точную подачу.
4. Бак для воды объёмом 200 литров, задний отвод стружки, наклонная конструкция задней части основания обеспечивает быстрый отвод стружки.
