Description

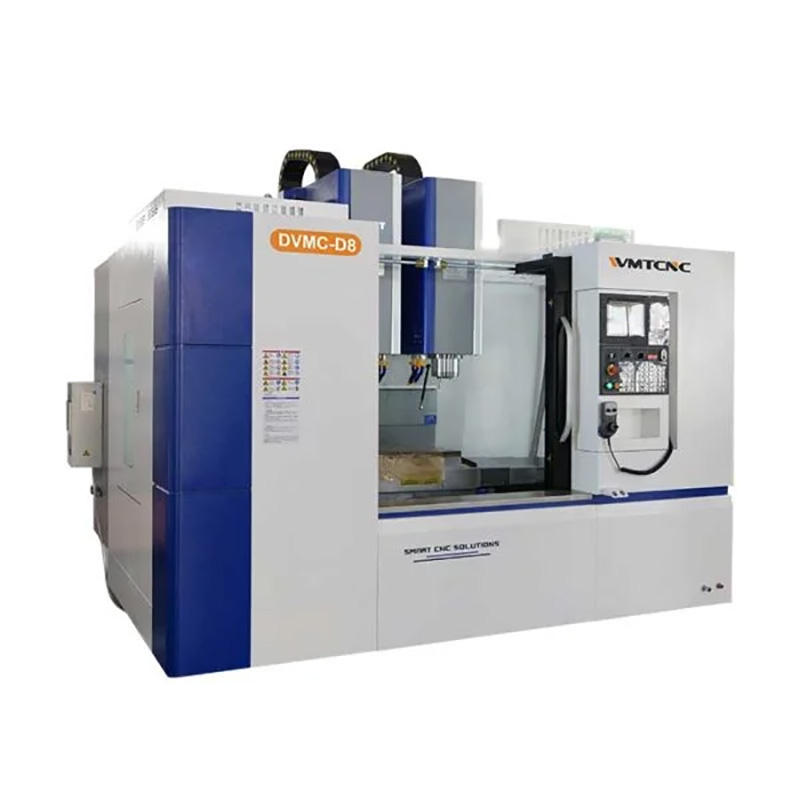

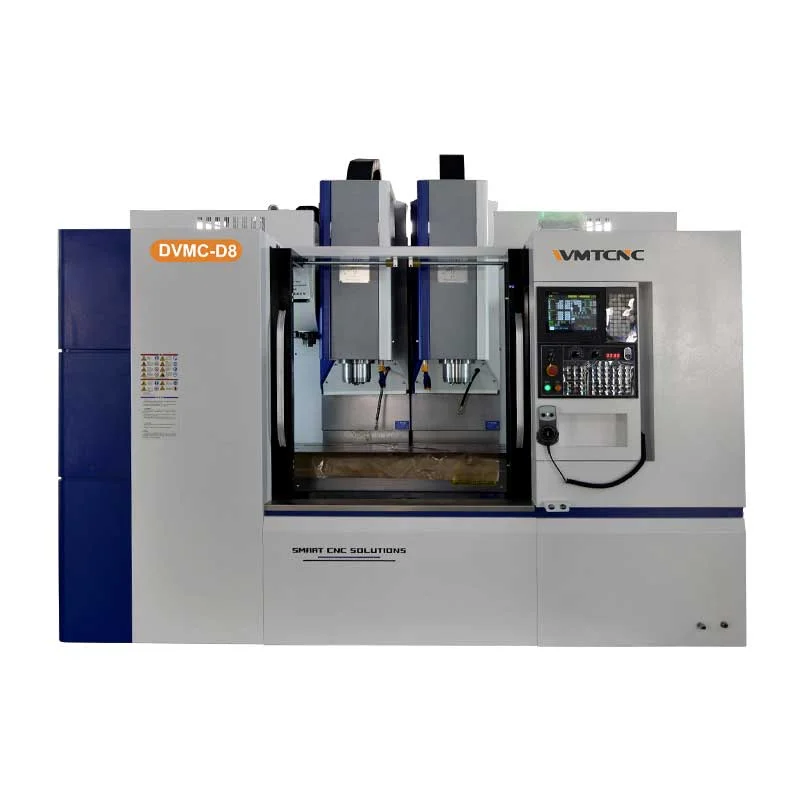

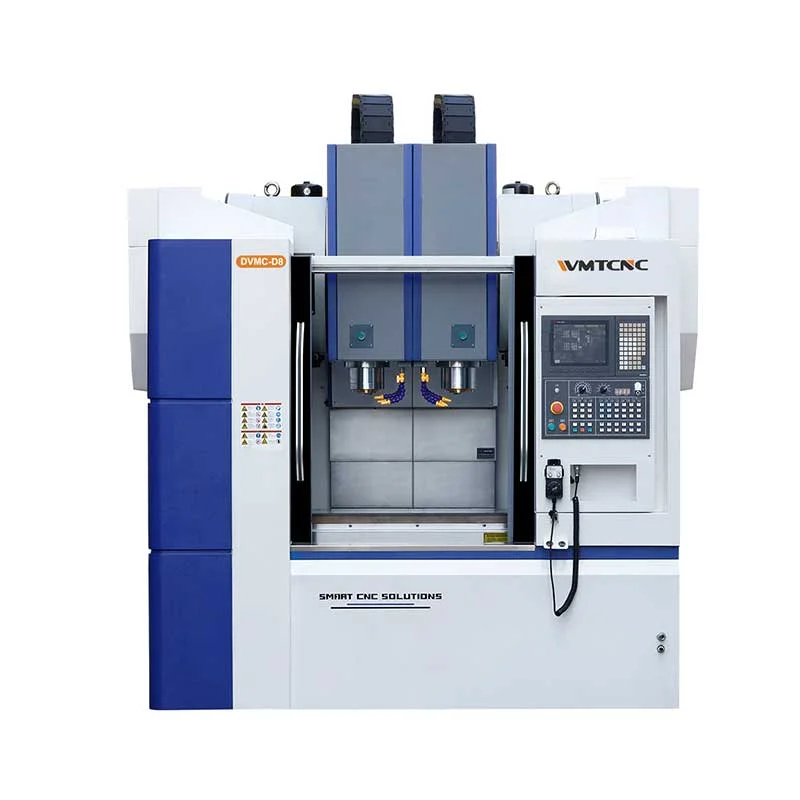

Многооперационный станок DVMC-D8 объединяет две шпиндельные головки, два автоматических сменщика инструментов и двойную ось Z, что значительно повышает производительность и сокращает время переналадки. Интегрированная конструкция с рациональной компоновкой узлов гарантирует исключительную жёсткость и надёжность при любых режимах работы.
Технология предварительного натяжения шариковинтовой передачи обеспечивает превосходную точность позиционирования и продолжительный срок службы всего механизма. Благодаря таким решениям DVMC‑D8 становится универсальным и эффективным инструментом для высокоточного серийного производства сложных деталей.
Технические характеристики вертикального обрабатывающего центра DVMC-D8
| Характеристики | DVMC‑D8 |
|---|---|
| Размер рабочего стола | 1300×520mm |
| Т‑образный паз | 18×5×90mm |
| Макс. нагрузка на рабочий стол | 600kg |
| Расстояние от центра шпинделя до колонны | 580mm |
| Расстояние от торца шпинделя до стола | 130‑700mm |
| Тип направляющей | Linear Guideway |
| Конус шпинделя | BT40 |
| Частота вращения шпинделя | 8000/12000 rpm |
| Мощность главного двигателя | 7.5/11 kW |
| Перемещение по оси X | 650 mm |
| Перемещение по оси Y | 500 mm |
| Перемещение по оси Z | Z1: 570 Z2: 570 mm |
| Ускоренное перемещение по осям X/Y/Z | 30000 mm/min |
| Емкость инструментального магазина | 24 места |
| Макс. масса инструмента | 8 kg |
| Точность позиционирования | ±0.006 mm |
| Точность повторного позиционирования | ±0.003 mm |
| Давление воздуха | 0.5–0.8 MPa |
| СОЖ | Air conditioning |
| Габаритные размеры (Д×Ш×В) | 3250×2800×2950 mm |
| Масса | 7500 kg |
Основные характеристики DVMC-D8
- Прочный опорный подшипник направляющей LM
- Увеличенная мощность двигателя
- Большой диапазон направляющих
- Большой вес станка
- Большой шпиндель типа BT40-150 с частотой вращения 8000 об/мин

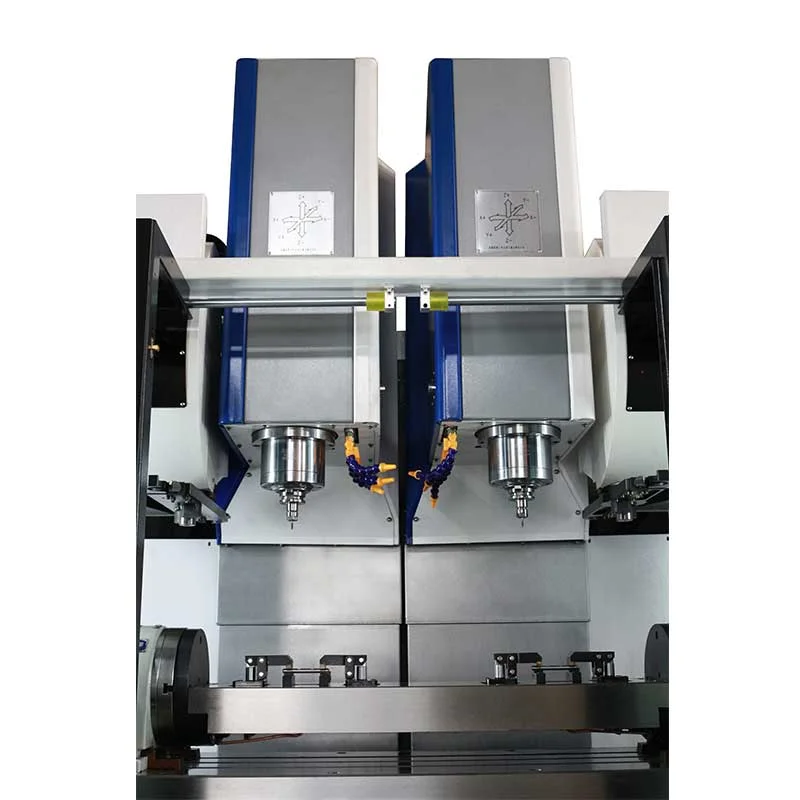

- Двухшпиндельный, двойной ATC, две оси Z
