Description

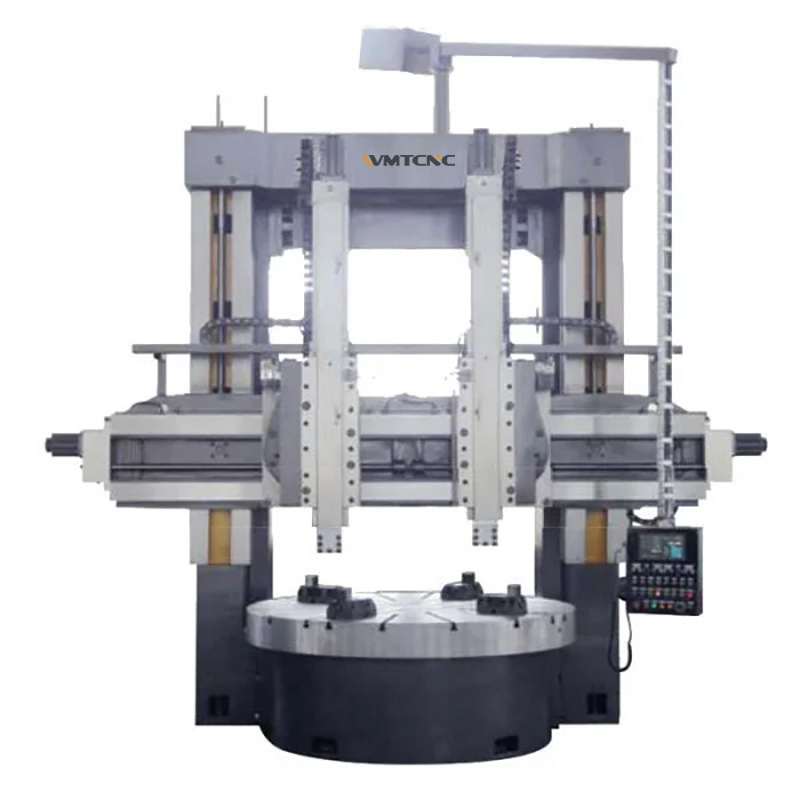

DVT5231 — универсальный вертикальный токарный станок, разработанный для надёжной обработки крупногабаритных, длинных и тяжёлых заготовок. Благодаря специальной конструкции шпиндельного узла и жёсткой станине, он гарантирует стабильность и точность при токарной обработке тяжёлых деталей, исключая влияние их массы на качество резания. Станок оснащён системой быстрого и безопасного зажима, что позволяет легко закреплять детали в горизонтальном положении и минимизировать время переналадки.
Эргономичное управление и продуманная компоновка основных узлов упрощают обслуживание и настройку оборудования, снижая простои в производственном цикле. DVT5231 идеально подходит для изготовления крупносерийных и одноразовых изделий, где требуется высокая жёсткость и точность, а также для работы с деталями, которые невозможно закрепить на стандартных горизонтальных станках. Надёжность и долговечность конструкции делают его оптимальным выбором для современных металлообрабатывающих предприятий.
Технические характеристики вертикального токарного станка DVT5231
| Технические характеристики | DVT5231 |
|---|---|
| Диаметр стола | 2830 mm |
| Макс. диаметр обработки | 3150 mm |
| Макс. высота заготовки | 1600, 2000, 2500 mm |
| Макс. вес заготовки | 10 / 15 / 20 t |
| Макс. крутящий момент стола | 63 kN·m |
| Диапазон скоростей стола | 0.5–60 r/min или 2–63 r/min (16 ступеней) |
| Макс. усилие резания резцедержателя | 35 kN |
| Угол поворота резцедержателя | ± 30° |
| Диапазон подач | 0.1–500 mm/min (18 ступеней) |
| Гориз. перемещение головки рельса | 1725 mm |
| Перемещение ползуна рельса | 1000 / 1250 mm |
| Перемещение балки | 1250 mm |
| Сечение ползуна | 240 × 240 mm |
| Быстрое перемещение головок | 3500 mm/min |
| Сечение резцедержателя | 40 × 50 mm |
| Мощность главного двигателя | 55 kW |
| Габариты (Д×Ш×В) | 7900 × 6200 × 4420 mm |
| Вес станка | 38 t |
Основные характеристики
- Традиционный вертикальный токарный станок с двумя колоннами.
- Жёсткая и устойчивая колонна.
- Дополнительно: цифровое целеуказание (DRO).
- Точная резка тяжёлых металлических деталей.
