Description

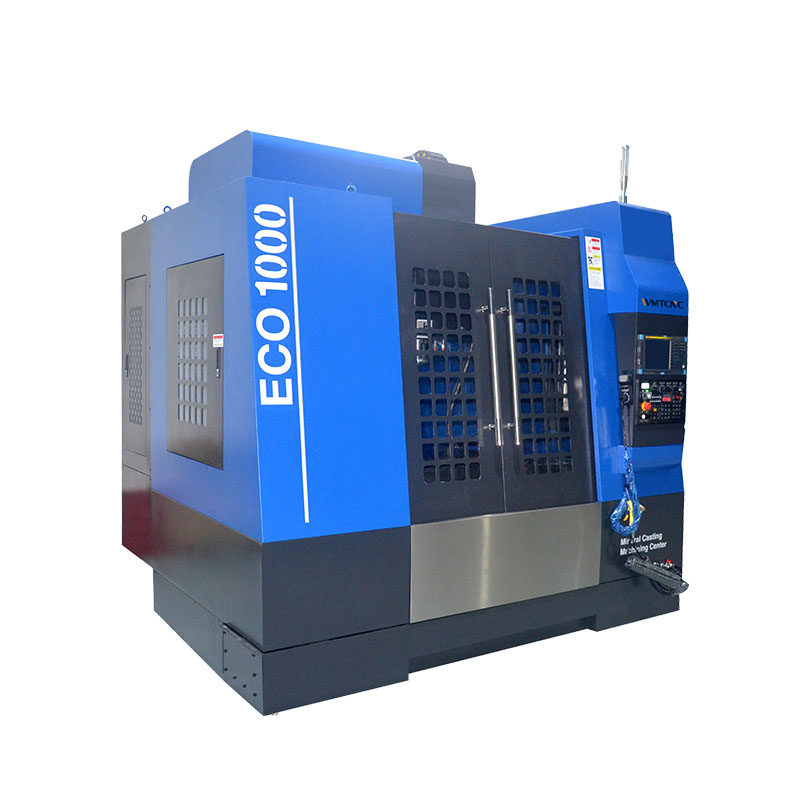

Вертикальный обрабатывающий центр с ЧПУ ECO1000 создан для высокоточной обработки сложных деталей при фрезеровании, сверлении и точении в аэрокосмической, автомобильной, электронной и других отраслях. Станина и колонна из минерального литья обеспечивают выдающуюся жёсткость, отличное демпфирование вибраций и устойчивость к тепловым деформациям, что сохраняет стабильность геометрии заготовок даже при длительных циклах работы.

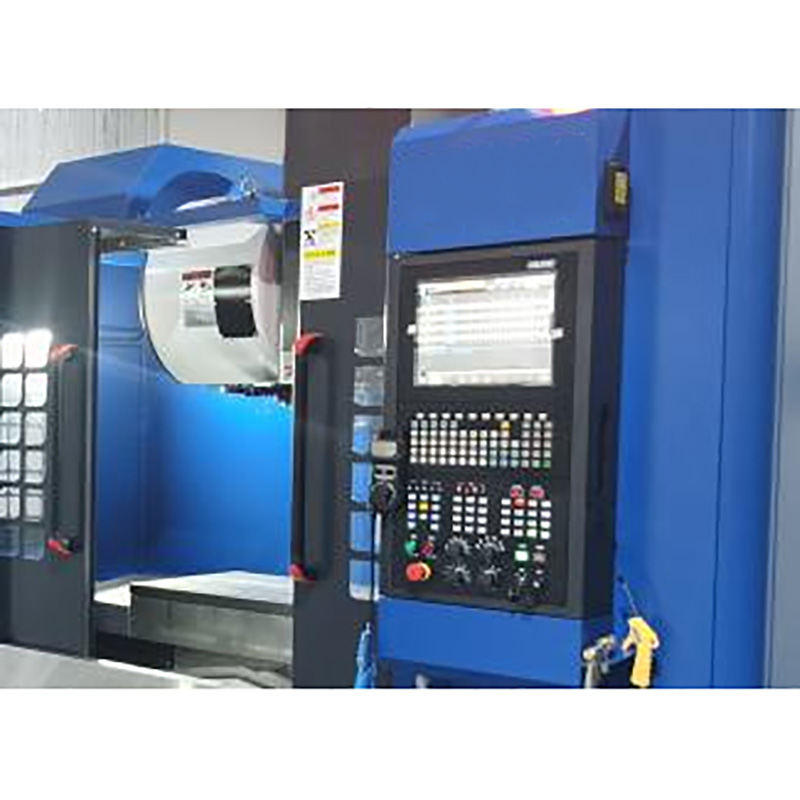

Благодаря универсальной архитектуре и интуитивному управлению ЧПУ ECO1000 легко адаптируется к самым разным технологическим задачам, гарантируя повторяемость результатов и безупречное качество поверхности. Эргономичный доступ к панелям управления и упрощённое обслуживание сокращают время переналадки и простоя. ECO1000 станет надёжным инструментом для современных производственных участков, стремящихся сочетать производительность, точность и долговечность оборудования.
Технические характеристики вертикального обрабатывающего центра ECO1000
| Технические характеристики | ECO1000 |
| Перемещение по осям X/Y/Z | 1000×550×550mm |
| Расстояние от центра шпинделя до колонны | 590mm |
| Расстояние от торца шпинделя до обрабатываемой поверхности | 120/670mm |
| Мезаформа | T‑slot 18×5 |
| Размер рабочего стола (Д×Ш) | 1000×550mm |
| Максимальная нагрузка на рабочий стол | 500kg |
| Конус шпинделя | BT40 |
| Скорость вращения шпинделя | 8000rpm |
| Режим передачи мощности | Synchronous belt type |
| Мощность главного двигателя (В/Г) | 15/22.5kw |
| Скорость ускоренной подачи (X/Y/Z) | 36/36/36 m/min |
| Подача резания | 1–16000mm/min |
| Минимальная единица измерения | 0.001mm |
| Номер инструмента | 24 position |
| Способ выбора инструмента | Bothway |
| Время смены инструмента | 1.5s |
| Максимальный диаметр смежного инструмента | 80mm |
| Длина инструмента | 300mm |
| Вес инструмента | 8kg |
| Общая точность позиционирования | 0.008mm |
| Точность повторного позиционирования (X/Y/Z) | 0.004mm |
| Тип направляющих | Roller line rail |
| Диаметр/винт | 40/16mm |
| Бачок СОЖ | 180L |
| Система смазки | 3L |
| Марка системы ЧПУ | Windwin21s |
| Барометрическая потребность | 0.55–0.65mpa |
| Мощность | 25kVA |
| Вес станка | 6900kg |
| Занимаемая площадь | 2650×2250×2650mm |
Основные характеристики
- 1. Шпиндельный узел оснащен импортными подшипниками и системой охлаждения с постоянной температурой. Ось Z имеет конструкцию без противовеса и оснащена функцией автоматического стояночного тормоза двигателя, что повышает производительность 3D-обработки.
- 2. Оси X/Y/Z оснащены линейными направляющими и высокоточными шарико-винтовыми передачами класса точности C3. Класс точности линейных направляющих – P.
- 3. Высокопроизводительная система смыва стружки в шасси направляет стружку на задний транспортер стружки, который удобен и прост в очистке. Цепной пластинчатый транспортер стружки и тележка для сбора стружки опционально доступны.
