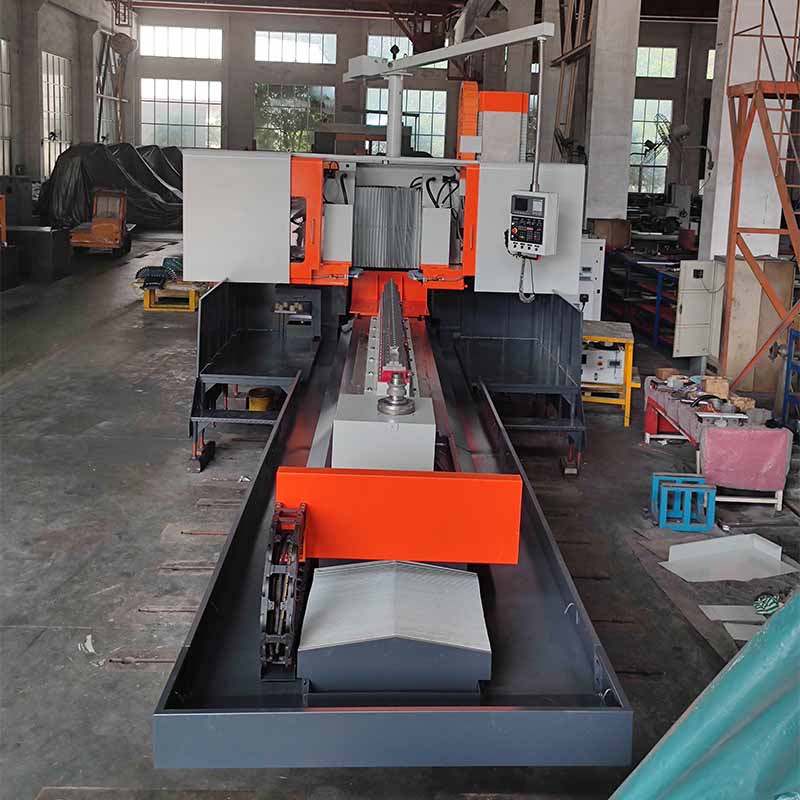

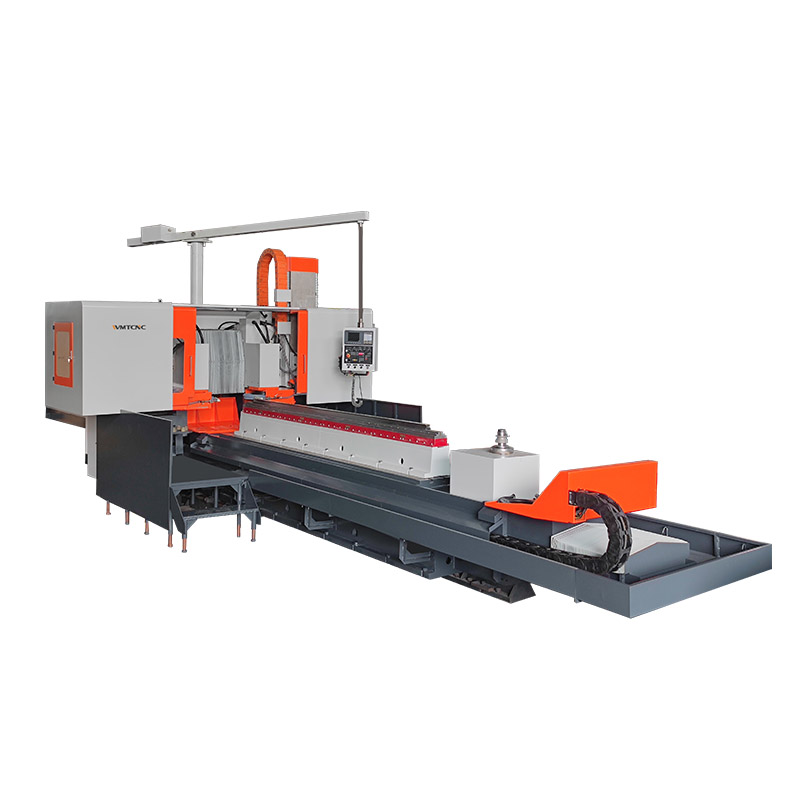

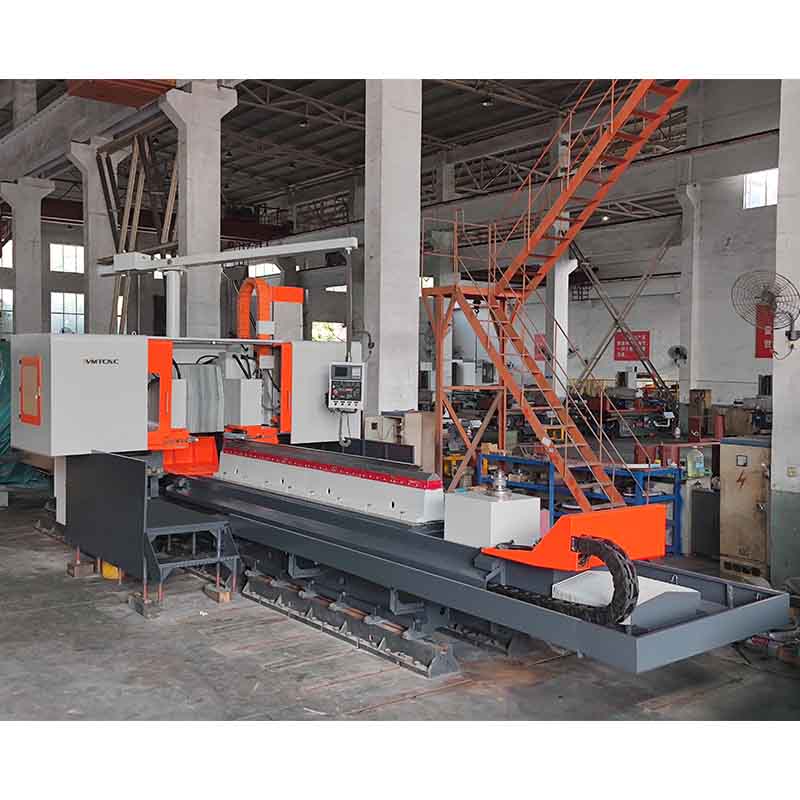

Прецизионный профильно-шлифовальный станок с ЧПУ GM-MKZ4006 создан для обработки криволинейных поверхностей направляющих и деталей сложной формы с высокой точностью и стабильностью. Современные технологии шпинделя и линейные направляющие качения обеспечивают долговечность и качество обработки, соответствующие мировым стандартам.
GM-MKZ4006 широко используется в автомобилестроении, аэрокосмической отрасли, производстве пресс-форм, железнодорожном машиностроении и оборудовании с ЧПУ. Станок отличается надёжностью, универсальностью и эффективностью, позволяя повысить производительность и снизить эксплуатационные затраты. Он является оптимальным выбором для предприятий, ориентированных на прецизионную обработку и долгосрочное развитие.
Технические характеристики плоскошлифовального станка GM-MKZ4006
| Основные характеристики | Единица измерения | GM-MKZ4006 | |
|---|---|---|---|
| Размеры рабочего стола (ШxВ) | мм | 4000×600 | |
| Расстояние между колоннами | мм | 1200 | |
| Скорость вращения стола | м/мин | 5~25 | |
| Размеры шлифовальной поверхности вертикальной шлифовальной головки (ШxД) | мм | (15~80)×4000 | |
| Размеры шлифовальной поверхности вспомогательной шлифовальной головки (ШxДxВ) | мм | 600×4000×600 | |
| Точность обработки | Шероховатость поверхности заготовок | мкм | Ra0.32 |
| Параллельность двух сторон дуги орбиты. | мм | 0.006/4000 | |
| Вертикальная шлифовальная головка | Расстояние бокового перемещения | мм | 600 |
| Размер шлифовального круга (Внешний диаметр x Ширина x Внутренний диаметр) | мм | φ600×(20-80)×φ203 | |
| Линейная скорость шлифовального круга (частотное регулирование) | м/с | ≤35 | |
| Линейная скорость шлифовального круга | кВт | (2×)25(电主轴) | |
| Мощность двигателя шлифовальной головки | кВт | 3.5(电主轴) | |
| Вспомогательная шлифовальная головка | Расстояние бокового перемещения | мм | 600 |
| Расстояние вертикального перемещения | мм | 600 | |
| Размер шлифовального круга (Внешний диаметр x Ширина x Внутренний диаметр) | мм | φ200×40×φ75 | |
| Скорость вращения шлифовального круга | об/мин | 2900 | |
| Мощность двигателя шлифовальной головки | кВт | 4 | |
| Максимальная масса загрузки (включая инструмент) | кг | 4000 | |
| Внешний вид станка (Д x Ш x В) | мм | 13000×4200×3660 | |
| Масса нетто | кг | 约23000 | |
Основные характеристики：
- Конструкция с фиксированной балкой портала обеспечивает стабильную точность.
- Станина и рабочий стол оснащены двойными V-образными направляющими и прецизионным шабрением.
- Шлифовальный процесс обеспечивает высокую точность и превосходное направление.

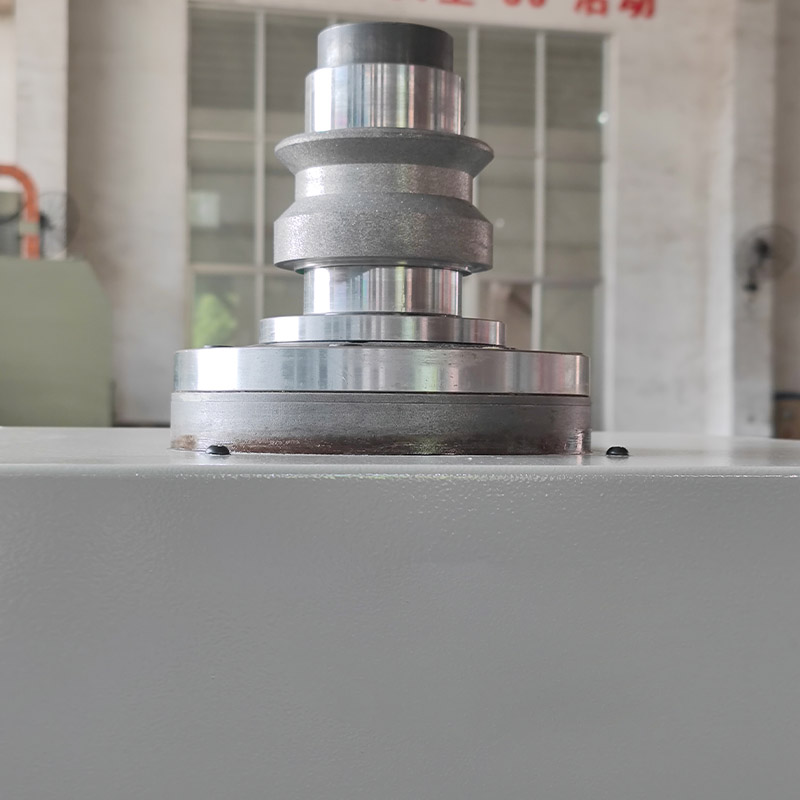

- Оборудован автоматическим устройством для снятия шлифовального круга для снижения трудоемкости.

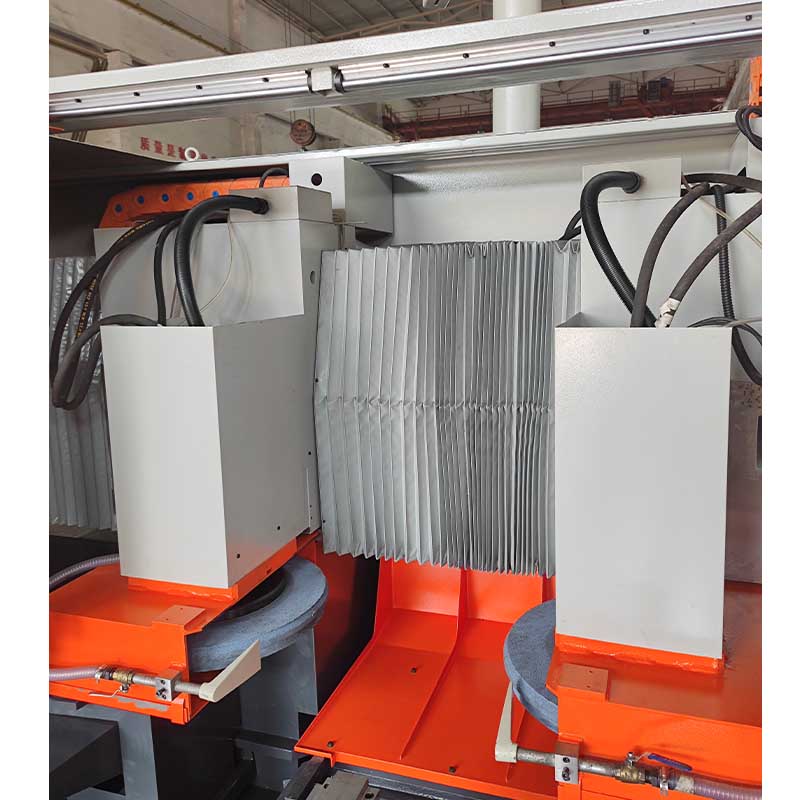

- Двойные вертикальные шлифовальные головки в стандартной комплектации оснащены оригинальными тайваньскими прецизионными подшипниками качения, что минимизирует тепловое расширение.
