Description

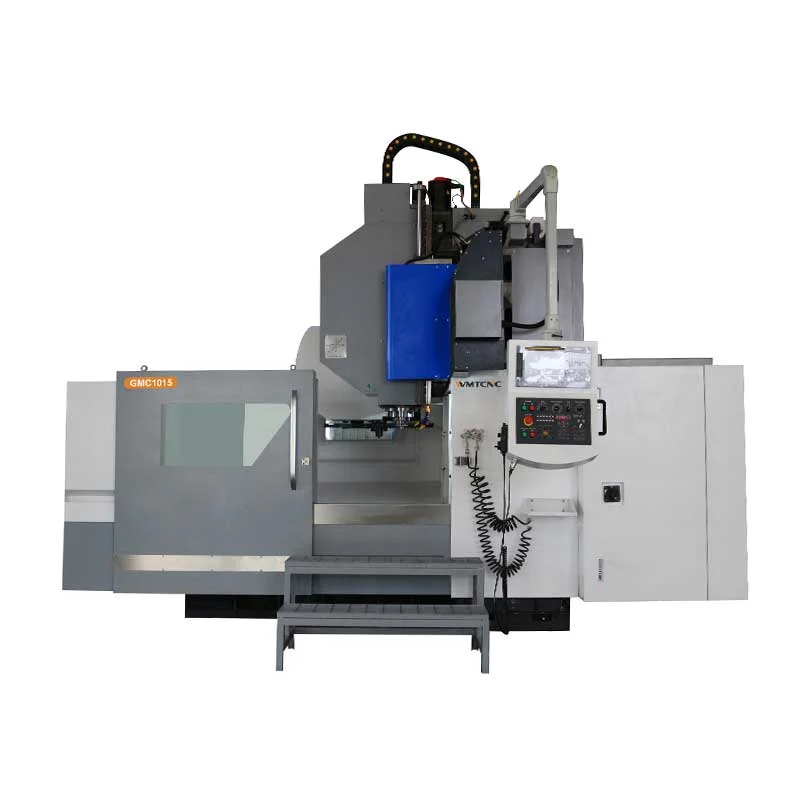

Портальный фрезерный станок GMC1015 представляет собой универсальную платформу для высокоточного фрезерования, расточки, сверления и нарезания резьбы. Благодаря надёжному портальному корпусу он обрабатывает как чёрные, так и цветные металлы с постоянным качеством поверхности. Однократная установка заготовки позволяет выполнять все необходимые технологические операции без дополнительной переналадки, что сокращает время цикла и повышает производительность.
Интуитивная система управления и жёсткая конструкция обеспечивают стабильность на всём этапе обработки. Сочетая современные возможности ЧПУ с расширенным программированием, станок легко адаптируется к задачам от единичного до массового выпуска деталей. Эргономика рабочего пространства и упрощённый доступ для обслуживания минимизируют простои и износ узлов. Это решение востребовано в машиностроении, автомобильной и авиационной отраслях, где важны точность и надёжность. GMC1015 интегрируется в автоматизированные линии, обеспечивая бесперебойный поток обработки и повышая рентабельность.
Спецификация двухколонного обрабатывающего центра GMC1015
| Характеристики | GMC1015 |
| Размер рабочего стола | 1600×800 mm |
| Т-образный паз | 22×5×140 mm |
| Макс. нагрузка на рабочий стол | 1800 kg |
| Ширина двойной колонны | 950 mm |
| Расстояние от торца шпинделя до стола | 180–800 mm |
| Тип направляющей | Linear Guideway |
| Конус шпинделя | BT50-155 |
| Частота вращения шпинделя | 8000 rpm |
| Мощность главного двигателя | 18.5/15 kW |
| Перемещение по оси X | 1500 mm |
| Перемещение по оси Y | 1000 mm |
| Перемещение по оси Z | 620 mm |
| Ускоренное перемещение по осям X/Y/Z | 20/20/15 m/min |
| Емкость инструментального магазина | 24 pcs |
| Макс. масса инструмента | 15 kg |
| Макс. скорость подачи | 10000 mm/min |
| Мощность | 40 kVA |
| Габаритные размеры (Д×Ш×В) | 4800×4600×4400 mm |
| Масса | 15000 kg |
Основные характеристики
- Оптимизированная конструкция опорной поверхности колонны и конструкции портала, превосходная жесткость опоры, надежная конструкция.
- Большой шпиндель BT50 с мощным серводвигателем подходит для тяжелой резки на низких скоростях и точной резки на высоких скоростях.
- Все три оси оснащены прочными роликовыми линейными направляющими, которые обеспечивают низкое трение и высокую жесткость оси подачи. Примечание: Четыре направляющие оси Z портального фрезерного станка GMC1120 имеют U-образную компоновку.
- Оси X, Y и Z приводятся в движение импортными прецизионными шарико-винтовыми парами. Благодаря передовой технологии предварительной натяжки винтов, винты обладают малой тепловой деформацией и высокой точностью передачи и позиционирования.
- Цилиндрический балансир на оси Z обеспечивает отличное замедление и ускорение.
