Description
Портальный обрабатывающий центр GMC1116 предназначен для комплексной обработки — фрезерования, расточки, сверления и нарезания резьбы. Он позволяет выполнять несколько операций за одну установку заготовки, что обеспечивает высокое качество продукции и повышает производственную эффективность. Надёжная конструкция и передовые технологии управления гарантируют точность и стабильность в работе.
GMC1116 подходит для обработки как черных, так и цветных металлов, делая его универсальным решением для различных отраслей промышленности. Его возможности и эффективность делают этот станок востребованным в современном производстве.
Детали машины
 |
 |

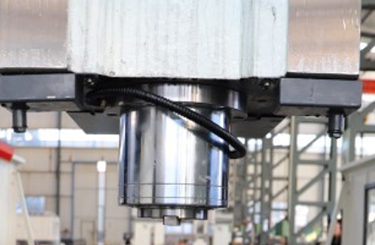

| Тайваньское шпиндельное | Тайвань дает застрял |
 |
 |

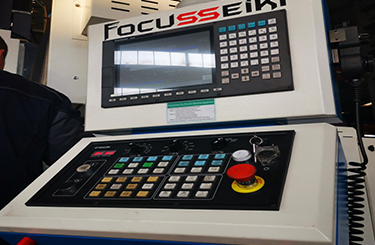

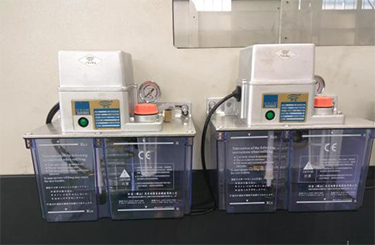

| Контроллер ЧПУ | Автоматическая смазка |
Технические характеристики двухколонного обрабатывающего центра GMC1116
| Технические характеристики | GMC1116 |
| Рабочий стол | |
| Размер рабочего стола (Д×Ш) | 1600×1000mm |
| Размер Т-образных пазов (N×W×D) | 7-22x125mm |
| Перемещение | |
| Перемещение по осям X/Y/Z | 1600/1100/600mm |
| Вместимость | |
| Расстояние от носка шпинделя до поверхности рабочего стола | 160-760mm |
| Расстояние между двумя колоннами | 1250mm |
| Шпиндель | |
| Конусность шпинделя | BT50 |
| Мощность шпинделя | 15/18.5kw |
| Макс. скорость вращения шпинделя | 7000rpm |
| Крутящий момент шпинделя | 143N·m |
| Подача | |
| Скорость быстрой подачи (X/Y/Z) | 20/20/12m/min |
| ШВП (диаметр+свинец) | |
| Шарико-винтовая пара по оси X/Y/Z | 6320/5012/5020 |
| Тип направляющей X/Y/Z | X/Y:roller linear guideways, Z:box guideway |
| Магазин инструментов | |
| Емкость магазина для инструментов | 24T |
| Макс. длина инструмента | 350mm |
| Время смены инструмента (T-T) | 3s |
| Точность позиционирования (стандарт GB) | |
| Точность позиционирования（X/Y/Z） | 0.03mm |
| Точность повторного позиционирования（X/Y/Z） | 0.018mm |
| Размер станка | |
| L×W×H | 6000×4000×3900mm |
| Масса | |
| Макс. нагрузка на рабочий стол | 3.5t |
| N.W | 18t |
Основные характеристики
- Шпиндельный узел BT50
- Тип диска ATC 24 шт.
- Система FANUC, Siemens в качестве дополнительного выбора.
- Подходит для обработки деталей в автомобильной, литейной промышленности и т. д.
