Description

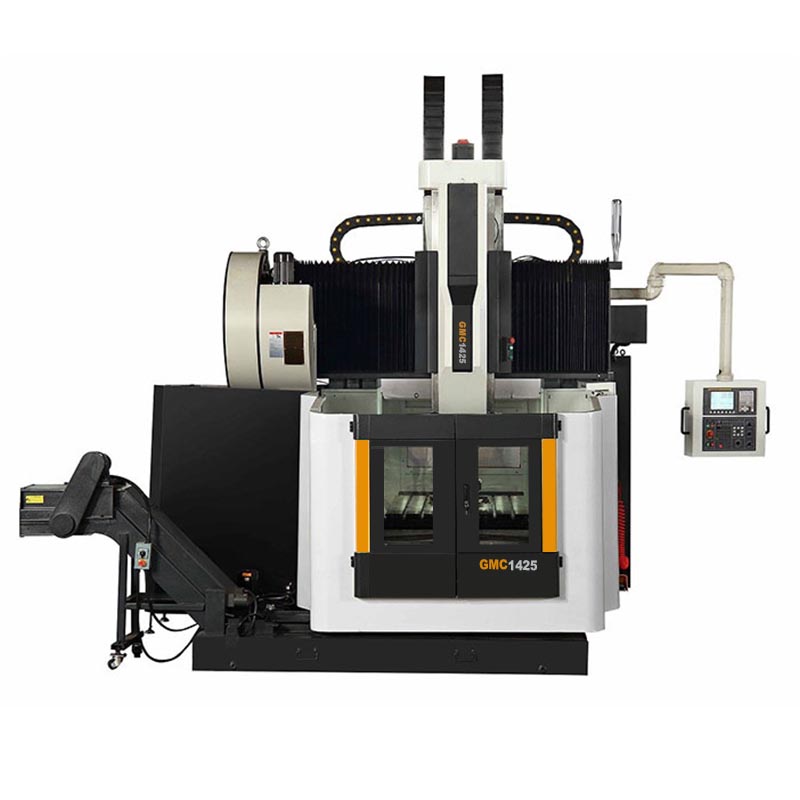

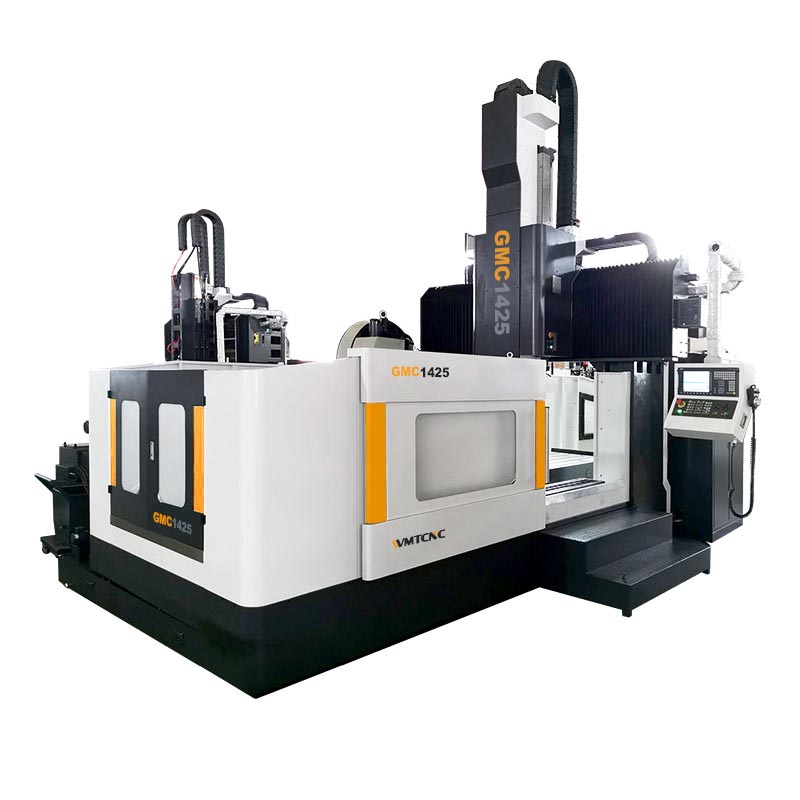

Этот портальный фрезерный станок с ЧПУ GMC1425 подходит для фрезерования, расточки, сверления, нарезания резьбы и т. д. Обрабатывает черные и цветные металлы, может выполнять различные процессы, устанавливая заготовку всего один раз, обеспечивая качество продукции и эффективность производства.
Детали машины
 |
 |
| Полностью металлический защитный кожух | Обработка на станках с ЧПУ |
 |
 |

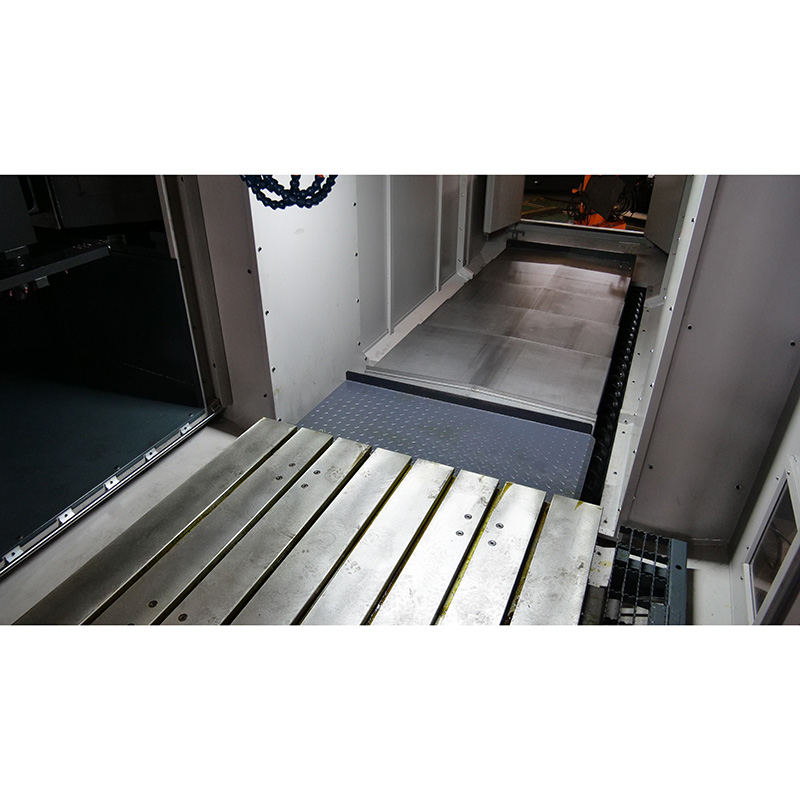

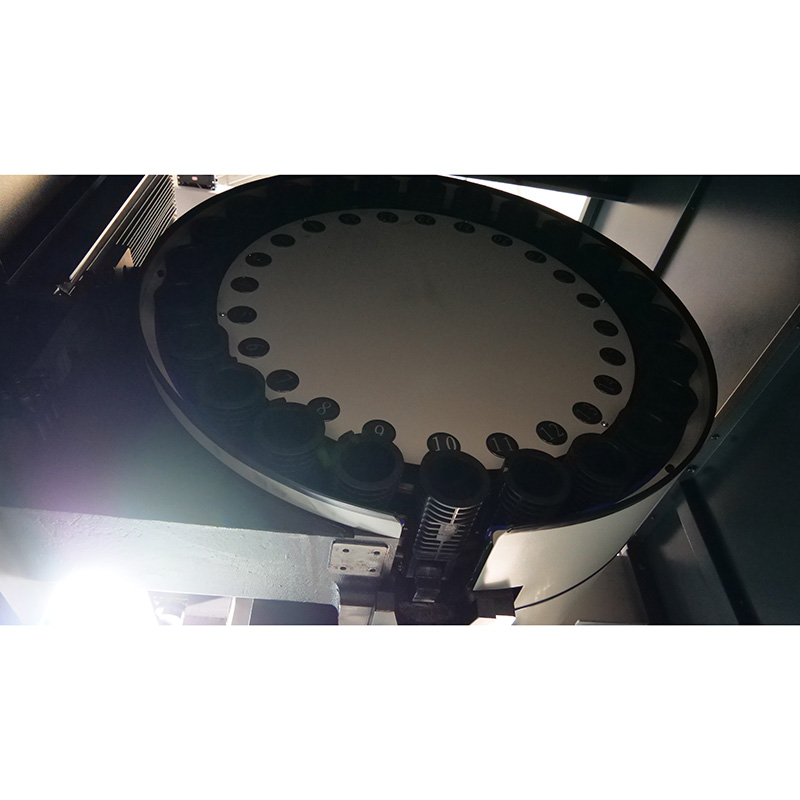

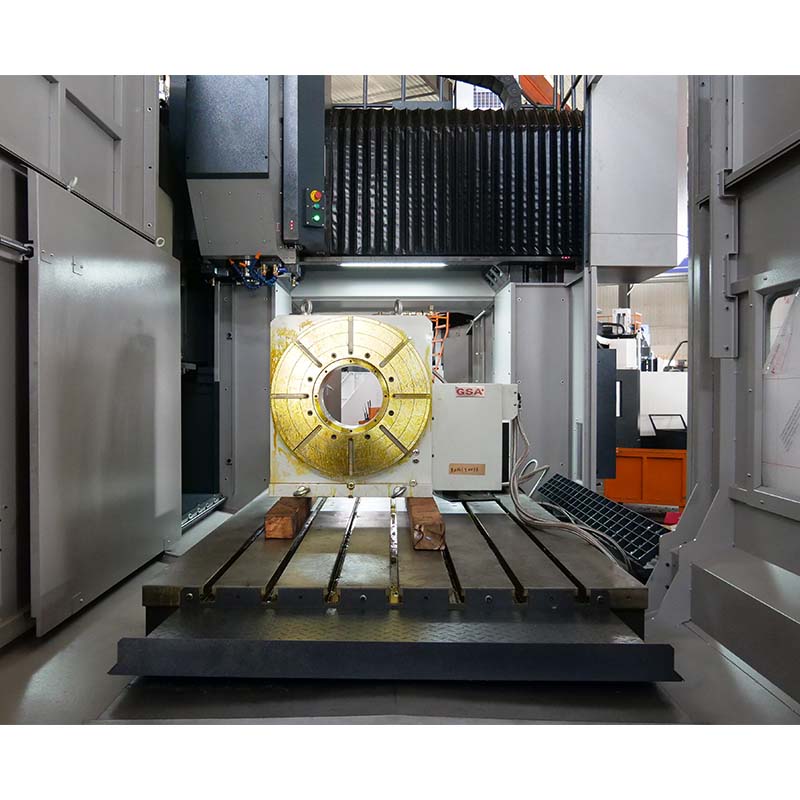

| Магазин для инструментов рычажного типа емкостью 24 т | Рабочий стол |
Технические характеристики двухколонного обрабатывающего центра GMC1425
| Технические характеристики | GMC1425 |
| Рабочий стол | |
| Размер рабочего стола (Д×Ш) | 2500×1300mm |
| Размер Т-образных пазов (N×W×D) | 7-22×160mm |
| Перемещение | |
| Перемещение по осям X/Y/Z | 2500/1400/800mm |
| Вместимость | |
| Расстояние от носка шпинделя до поверхности рабочего стола | 160-960mm |
| Расстояние между двумя колоннами | 1400mm |
| Шпиндель | |
| Конусность шпинделя | BT50 |
| Мощность шпинделя | 15/18.5kw |
| Макс. скорость вращения шпинделя | 6000rpm |
| Крутящий момент шпинделя | 143N·m |
| Подача | |
| Скорость быстрой подачи (X/Y/Z) | 10/10/10m/min |
| ШВП (диаметр+свинец) | |
| Шарико-винтовая пара по оси X/Y/Z | 6316/5016/5016 |
| Тип направляющей X/Y/Z | X/Y:roller linear guideways, Z:box guideway |
| Магазин инструментов | |
| Емкость магазина для инструментов | 24T |
| Макс. длина инструмента | 350mm |
| Время смены инструмента (T-T) | 3s |
| Точность позиционирования (стандарт GB) | |
| Точность позиционирования（X/Y/Z） | 0.03mm |
| Точность повторного позиционирования（X/Y/Z） | 0.018mm |
| Размер станка | |
| L×W×H | 7800×5500×5000mm |
| Масса | |
| Макс. нагрузка на рабочий стол | 6t |
| N.W | 22.5t |
Основные характеристики

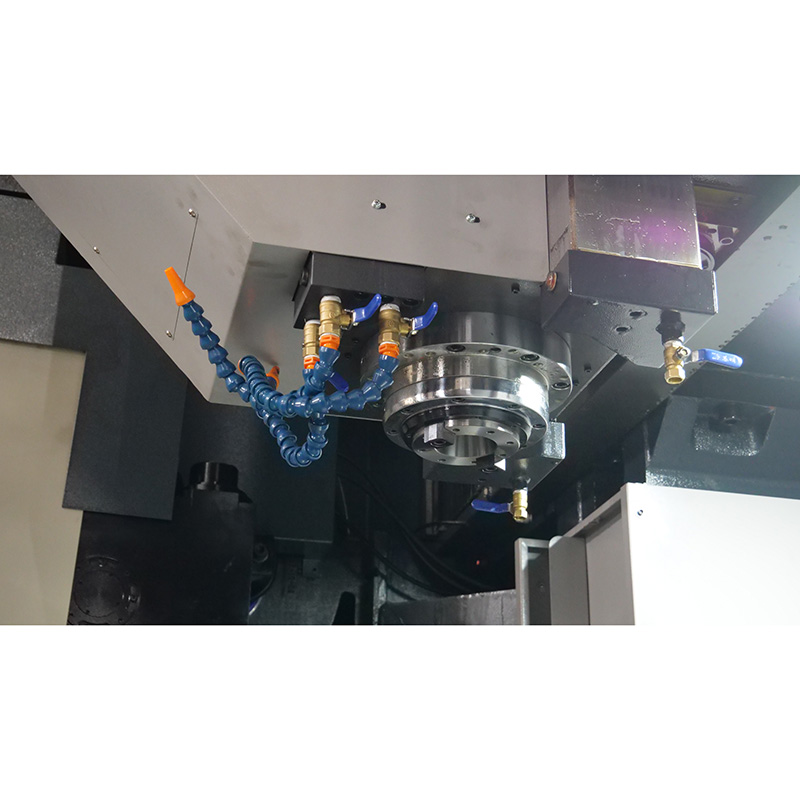

- Шпиндельный узел BT50
- Дисковый тип ATC 24 шт.

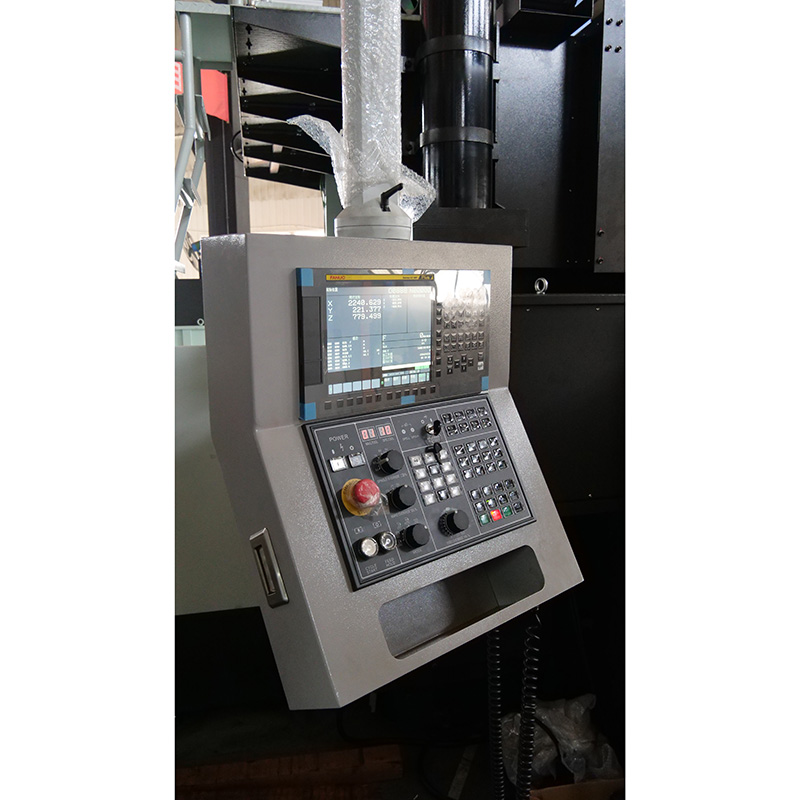

- Система FANUC, Siemens в качестве дополнительного выбора.
- Подходит для обработки деталей в автомобильной, литейной промышленности и т. д.
