Description

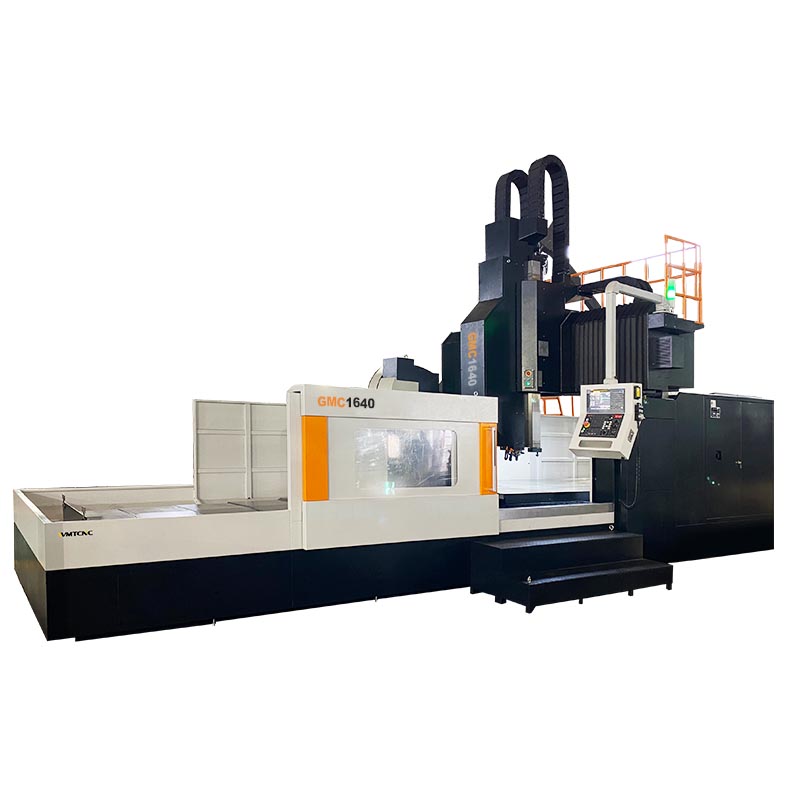

Портальный обрабатывающий центр GMC1640 от WMTCNC представляет собой универсальное решение для комплексной механической обработки разнообразных металлических заготовок. Его жёсткая станина и надёжная конструкция колонн гарантируют стабильность режущего процесса даже при сложных технологических операциях. Интегрированная система ЧПУ обеспечивает интуитивное управление и высокую повторяемость обработки, а автоматизированный инструментальный магазин минимизирует время простоя при смене инструмента.
Благодаря многофункциональности GMC1640 легко справляется с фрезерованием, расточкой, сверлением и нарезанием резьбы за один установочный цикл, что повышает производительность и снижает затраты на переналадку. Этот станок особенно востребован в отраслях с высокими требованиями к точности и надёжности — от авиастроения до автомобильного производства.
Детали машины
 |
 |
| Полностью металлический защитный кожух | Обработка на станках с ЧПУ |
 |
 |
| Магазин для инструментов рычажного типа емкостью 24 т | Рабочий стол |
Технические характеристики двухколонного обрабатывающего центра GMC1640
| Технические характеристики | GMC1640 |
| Рабочий стол | |
| Размер рабочего стола (Д×Ш) | 4000×1500mm |
| Размер Т-образных пазов (N×W×D) | 9-22×160mm |
| Перемещение по осям X/Y/Z | 4000/1650/800mm |
| Расстояние от носка шпинделя до поверхности рабочего стола | 160-960mm |
| Расстояние между двумя колоннами | 1650mm |
| Конусность шпинделя | BT50 |
| Мощность шпинделя | 15/18.5kw |
| Макс. скорость вращения шпинделя | 6000rpm |
| Крутящий момент шпинделя | 143N·m |
| Скорость быстрой подачи (X/Y/Z) | 10/10/10m/min |
| Шарико-винтовая пара по осям X/Y/Z | 8020/5016/5016 |
| Тип направляющей X/Y/Z | X/Y: roller linear guideways, Z: box guideway |
| Емкость магазина для инструментов | 24T |
| Макс. длина инструмента | 350mm |
| Время смены инструмента (T-T) | 3s |
| Точность позиционирования (X/Y/Z) | 0.03mm |
| Точность повторного позиционирования (X/Y/Z) | 0.018mm |
| L×W×H | 10800×5800×5000mm |
| Макс. нагрузка на рабочий стол | 8t |
| N.W | 28t |
Основные характеристики
- Шпиндельный узел BT50
- Тип диска ATC 24 шт.
- Система FANUC, Siemens в качестве дополнительного выбора.
- Подходит для обработки деталей в автомобильной, литейной промышленности и т. д.
