Description

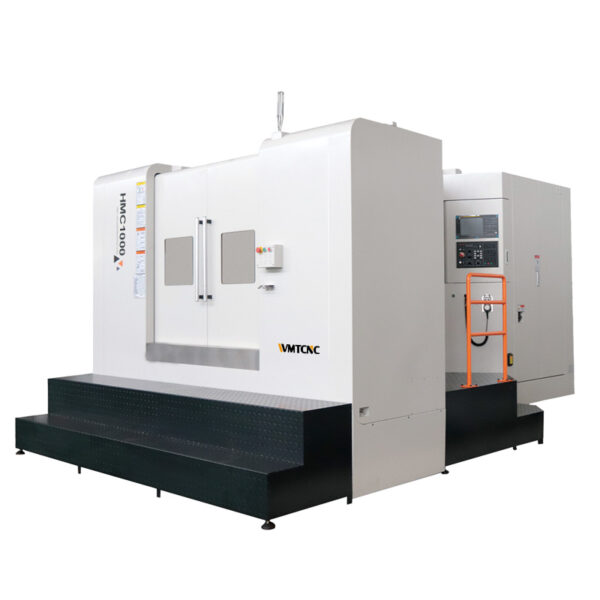

Машина HMC1000 представляет собой однопозиционный станок с ЧПУ hmc, использующий перевернутую станину типа T, поворотный стол, систему управления ЧПУ Fanuc с автоматической заменой стола, автоматической индексацией поворотного стола, бесступенчатой скоростью шпинделя и другими функциями. Может выполнять прямую, диагональную и круговую интерполяционную резку, полное фрезерование, расточку, сверление, расширение, шарнирное соединение, нарезание резьбы и другие процессы для достижения четырехсторонней обработки.
Для автомобильной, аэрокосмической, металлургической горнодобывающей промышленности, станкостроения и других отраслей промышленности для обработки коробчатых деталей и сложных деталей. Станки с высокой эффективностью, высокой точностью, высокой жесткостью и т. д. – это предприятие для повышения эффективности работы и улучшения гибкой обработки деталей эффективного оборудования, крупных и средних деталей при обработке идеального оборудования.
Детали машины HMC1000
 |
 |
| Каркас кровати | Электрическая коробка |
| Технические характеристики | HMC1000 |
| Рабочий стол | |
| Размер рабочего стола (Ш×Ж) | 1000×1000 mm |
| Тип зажима заготовки | 24×M16 |
| Время смены рабочих столов | / |
| Диаметр поворота заготовки | 1750 mm |
| Перемещение | |
| Ось X/Y/Z | 1600/1000/1000 mm |
| Расстояние от центра шпинделя до поверхности рабочего стола | 120–1120 mm |
| Расстояние от центра рабочего стола до шпинделя | 200–1200 mm |
| Шпиндель | |
| Конусность отверстия шпинделя | BT50 |
| Диапазон частоты вращения шпинделя | 6000 rpm |
| Тип привода (шпиндель) | Belt type |
| Мощность шпинделя | 15/18.5 kW |
| Подача | |
| Скорость быстрой подачи по осям X/Y/Z | 24/24/24 m/min |
| Скорость быстрой подачи по оси B | 10 m/min |
| Инструментальный магазин | |
| Модель магазина для инструментов | Manipulator |
| Вместимость | 24 T |
| Макс. вес инструментов | 15 kg |
| Макс. длина инструментов | 300 mm |
| Время смены инструмента | 5.5 s |
| Точность (национальный стандарт) | |
| Точность позиционирования (X/Y/Z) | ±0.012 mm |
| Точность повторного позиционирования (X/Y/Z) | ±0.008 mm |
| Точность деления оси B | 12’’ |
| Точность повторного деления оси B | 6’’ |
| Размер станка | |
| L×W×H | 5600×4075×3180 mm |
| Масса станка | |
| Макс. нагрузка на рабочий стол | 1500 kg |
| Масса станка | 18000 kg |
Основные характеристики
- Станок HMC с одним поворотным столом Taiwan Parkson, шпиндель ленточного типа Taiwan BT50
- Магазин инструментов рычажного типа Taiwan с емкостью 24 инструмента
Линейная направляющая и шариковый винт Taiwan Hiwin, автоматическая смазка центра - Японские подшипники NSK, электрический маховик
- Винтовой транспортер стружки с обеих сторон, круглый ниппель для охлаждающей жидкости
- Электрические детали Schneider, трехцветные сигнальные лампы, светодиодная подсветка, RS232, DNC
