Description

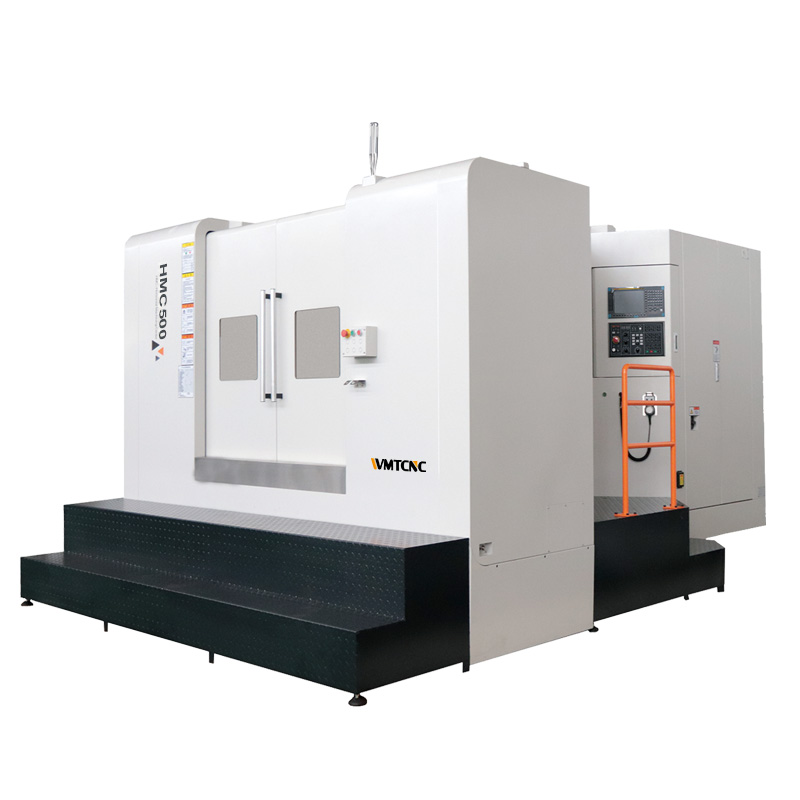

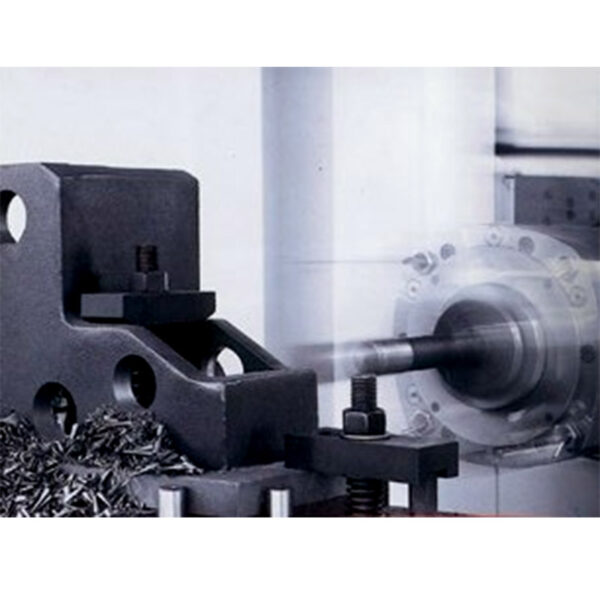

CNC HMC500 machine – это однопозиционный cnc hmc machine, использующий перевернутую T-образную станину, поворотный стол, систему управления Fanuc CNC, с автоматической заменой стола, автоматической индексацией поворотного стола, бесступенчатой скоростью шпинделя и другими функциями. Может быть прямой, диагональной и круговой интерполяционной резкой, полным фрезерованием, расточкой, сверлением, расширением, шарниром, нарезанием резьбы и другими процессами для достижения четырехсторонней обработки.
Для автомобильной, аэрокосмической, металлургической горнодобывающей промышленности, станкостроения и других отраслей промышленности коробчатых деталей и сложных деталей обработки. Станки с высокой эффективностью, высокой точностью, высокой жесткостью и т. д. – это предприятие, которое повышает эффективность работы и улучшает гибкую обработку деталей эффективного оборудования, больших и средних деталей при обработке идеального оборудования.
Детали машины HMC500
 |
 |
| Каркас кровати | Электрическая коробка |
Спецификация
| Технические характеристики | HMC500 |
| Размер рабочего стола (Ш×Д) | 500×600 mm |
| Макс. загрузка рабочего стола | 600 kg |
| Количество рабочих столов | 1 |
| Способ зажима заготовок | 24×M16 thread holes |
| Диаметр вращения заготовки | 1380 mm |
| Деление шкалы рабочего стола | 1° × 360 |
| ХОД | |
| Ось X | 1050 mm |
| Ось Y | 750 mm |
| Ось Z | 900 mm |
| Расстояние от поверхности рабочего стола до центра шпинделя | 120–870 mm |
| Расстояние от центра рабочего стола до торца шпинделя | 130–1030 mm |
| ШПИНДЕЛЬ | |
| Конусность отверстия шпинделя | BT50 |
| Диапазон скоростей вращения шпинделя | 20–6000 rpm |
| Тип привода (шпиндель) | Belt type |
| Модель главного двигателя | βiIP 30/8000 |
| Номинальная мощность главного серводвигателя | 15 kW |
| Мощность главного серводвигателя 30 мин | 18.5 kW |
| Выходной крутящий момент главного двигателя | 143.3 Nm |
| Тип динамической балансировки детали шпинделя | G1 |
| Точность шпинделя (торцевое биение) | 0.005 mm |
| Точность шпинделя (радиальное биение) | Near-end 0.007 mm |
| РАЗМЕР ДЕРЖАТЕЛЯ ИНСТРУМЕНТА | |
| Стандарт держателя инструмента | MSA403 BT50 |
| Стандарт заклепки | MSA403 P50T-1 |
| ПОДАЧА | |
| Модель двигателя подачи оси X | βiS 30/2000 kW |
| Скорость двигателя подачи оси X | 2000 rpm |
| Номинальная мощность двигателя подачи оси X | 3 kW |
| Выходной крутящий момент двигателя подачи оси X | 27 Nm |
| Модель двигателя подачи оси Y/Z | βiS 40/2000 kW |
| Скорость двигателя подачи оси Y/Z | 2000 rpm |
| Номинальная мощность двигателя подачи оси Y/Z | 3 kW |
| Выходной крутящий момент двигателя подачи оси Y/Z | 36 Nm |
| Модель двигателя подачи оси B | βiS 12/3000 kW |
| Скорость двигателя подачи оси B | 3000 rpm |
| Номинальная мощность двигателя подачи оси B | 1.8 kW |
| Выходной крутящий момент двигателя подачи оси B | 11 Nm |
| Скорость быстрой подачи оси X/Y/Z | 24/24/24 m/min |
| Скорость быстрой подачи оси B | 15 m/min |
| Скорость подачи оси X/Y/Z | 10000 mm/min |
| Режим привода двигателя | Servo |
| Направляющая | Roller type |
| МАГАЗИН ДЛЯ ИНСТРУМЕНТОВ | |
| Модель магазина инструментов | Manipulator |
| Вместимость | 24 pcs |
| Максимальный диаметр инструмента при полном заполнении | Ф112 mm |
| Максимальный диаметр инструмента при пустом заполнении | Ф200 mm |
| Максимальный вес инструмента | 18 kg |
| Максимальная длина инструмента | 300 mm |
| Время смены инструмента | 5.5 s |
| Способ смены инструмента | Two way arbitrary |
| ИСТОЧНИК ПИТАНИЯ | |
| Электрическая мощность станка | 35 KVA |
| Расход охлаждающего насоса | 40 L/min |
| Сжатый воздух станка | 0.5–0.7 MPa |
| Требование к мощности | 380 V ±10% 50 Hz |
| ТРЕБОВАНИЯ К ОКРУЖАЮЩЕЙ СРЕДЕ | |
| Требования к температуре окружающей среды | 0 ℃–40 ℃ |
| Относительная влажность | 20%–80% |
| РАЗМЕР СТАНКА | |
| Габариты станка | 4800×3800×2800 mm |
| Вес станка | 13000 kg |
| Защитный экран станка | Full protect |
| ТОЧНОСТЬ | |
| Точность позиционирования осей X/Y/Z | ±0.01 mm |
| Точность повторного позиционирования осей X/Y/Z | ±0.006 mm |
| Точность деления оси B | 10’’ |
| Точность повторного деления оси B | 5’’ |
