Description
Горизонтальный обрабатывающий центр с ЧПУ HMC630A состоит из нескольких ключевых функциональных систем. В частности, он включает в себя системы смазки и охлаждения шпиндельного винта. Кроме того, он оснащен панелью управления ЧПУ и электронной системой управления.

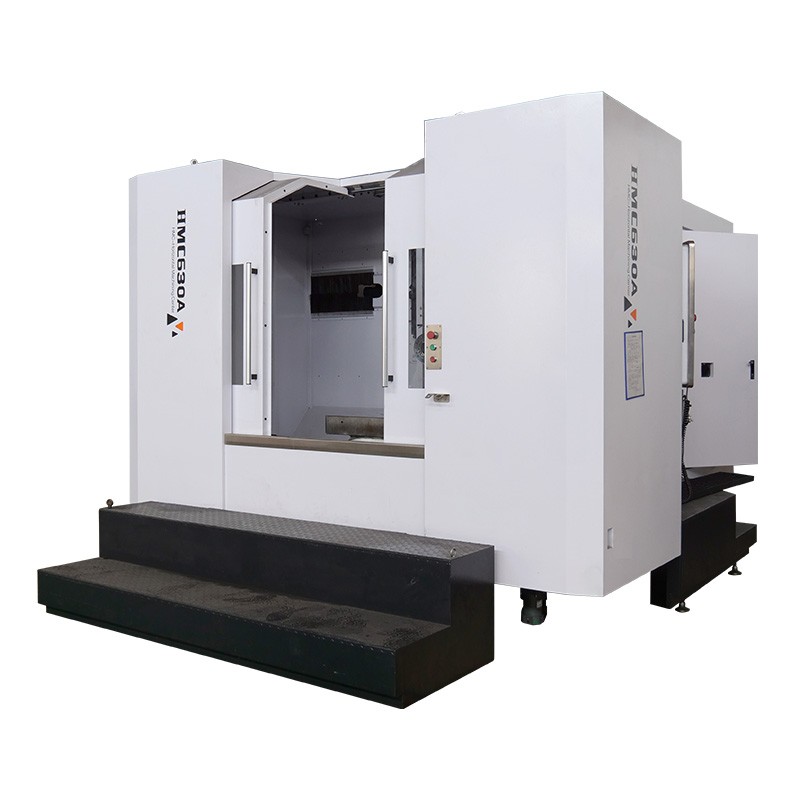

Горизонтальный обрабатывающий центр HMC630A
| Технические характеристики | HMC630A (Inverted T) |

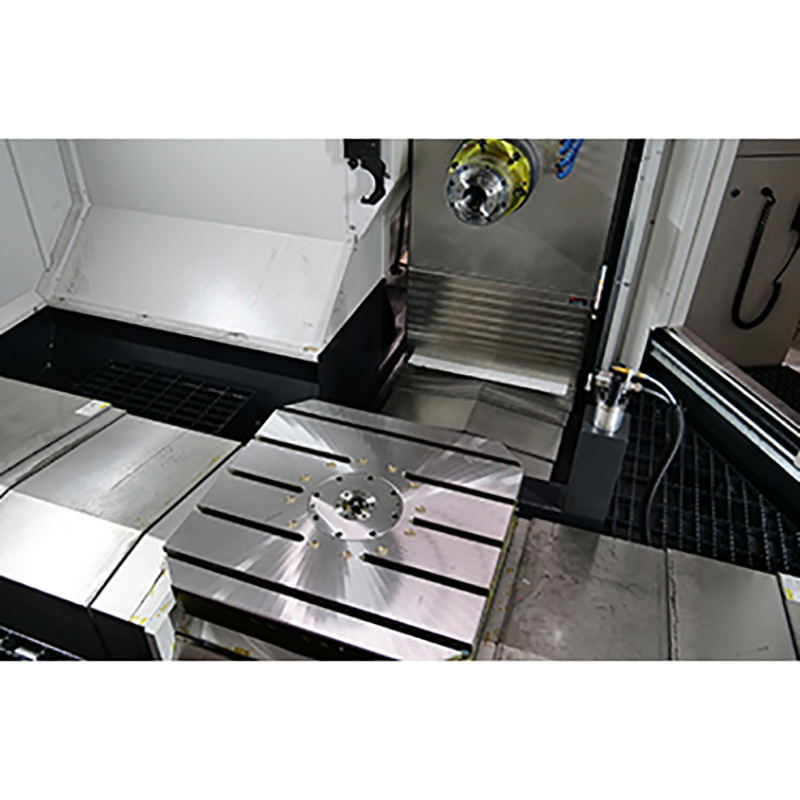

| Рабочий стол | |
| Размер рабочего стола (Ш×Ж) | 630×700 mm |
| Тип зажима заготовки | 24×M16 |
| Время смены рабочих столов | / |
| Диаметр поворота заготовки | 1380 mm |
| Перемещение | |
| Ось X/Y/Z | 1050/750/900 mm |
| Расстояние от центра шпинделя до поверхности рабочего стола | 120–870 mm |
| Расстояние от центра рабочего стола до шпинделя | 130–1030 mm |

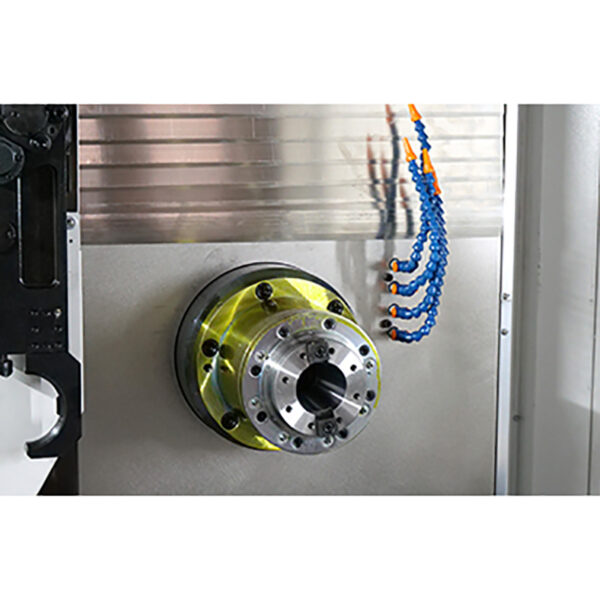

| Шпиндель | |
| Конусность отверстия шпинделя | BT50 |
| Диапазон частоты вращения шпинделя | 5300 rpm |
| Тип привода (шпиндель) | Belt type |
| Мощность шпинделя | 15/18.5 kW |
| Подача | |
| Скорость быстрой подачи по осям X/Y/Z | 24/24/24 m/min |
| Скорость быстрой подачи по оси B | 10 m/min |
| Инструментальный магазин | |
| Модель магазина для инструментов | Manipulator |
| Вместимость | 24 T |
| Макс. вес инструментов | 15 kg |
| Макс. длина инструментов | 350 mm |
| Время смены инструмента | 5.5 s |
| Точность (национальный стандарт) | |
| Точность позиционирования (X/Y/Z) | ±0.010 mm |
| Точность повторного позиционирования (X/Y/Z) | ±0.006 mm |
| Точность деления оси B | 10’’ |
| Точность повторного деления оси B | 5’’ |
| Размер станка | |
| L×W×H | 4800×3200×2950 mm |
| Масса станка | |
| Макс. нагрузка на рабочий стол | 1200 kg |
| Масса станка | 12000 kg |
Детали машины
Основные характеристики
- Основная структура корпуса станка, форма «┻» и подвижная конструкция колонны обеспечивают высокую жесткость и скорость перемещения.
- Стандартный станок с системой масляного охлаждения шпиндельного корпуса для снижения тепловой деформации во время работы и поддержания стабильной точности обработки.
- OKADA и POJU, профессиональные производители инструментов на Тайване, производят 24-позиционный магазин инструментов рычажного типа BT50.
- Стандартные подшипники марок JAPAN и GERMANY для всех шарико-винтовых пар.
- Шарико-винтовая передача и линейная направляющая марки TOP TAIWAN.
- Три автоматических конвейера для стружки, два винтовых конвейера для перемещения стружки из внутренней части станка на внешний цепной конвейер во время работы, а внешний конвейер для стружки переносит стружку в резервуар для стружки. Весь процесс плавный и высокоэффективный для очистки стружки, снижения нагрева корпуса станка, предотвращения тепловой деформации корпуса станка.
