Description

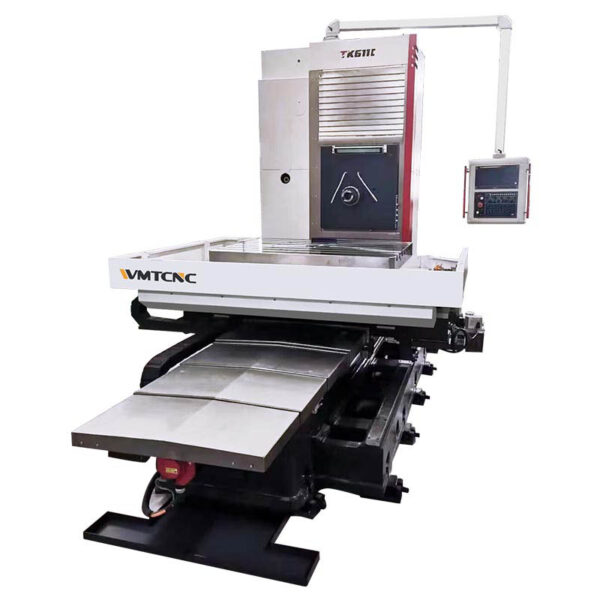

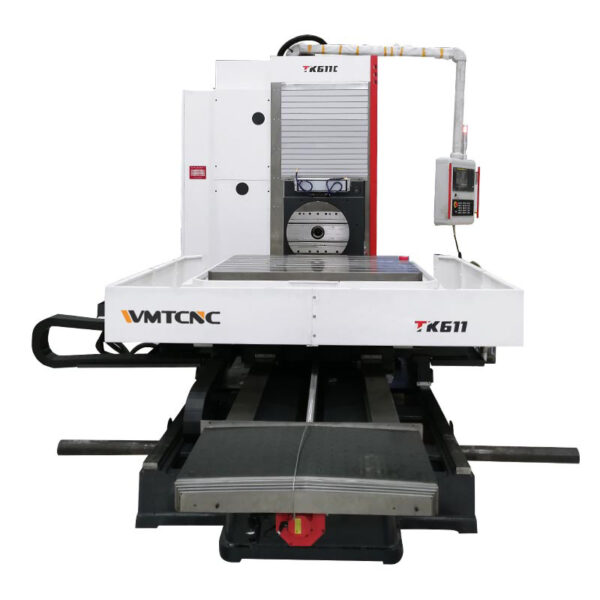

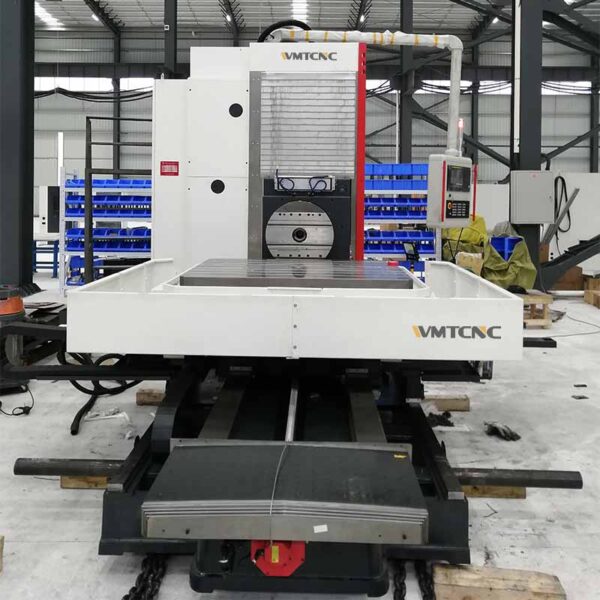

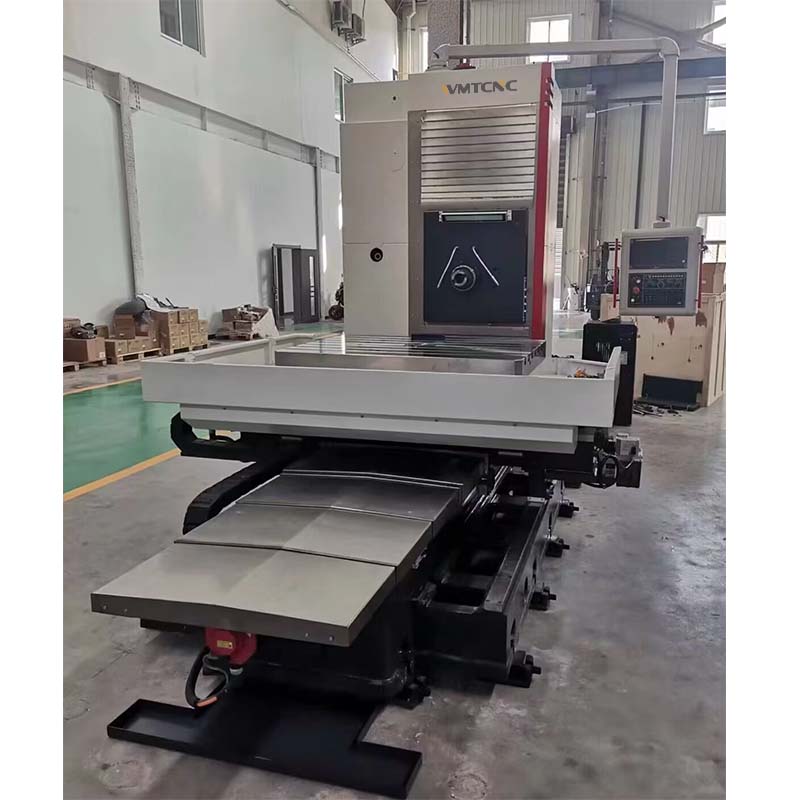

Модель J5TK611C представляет собой современный фрезерно-расточной станок, в основе которого лежит проверенная годами технология расточки, но дополненная инновациями в конструкции и управлении. Этот универсальный станок идеально подходит для работы с корпусными деталями различной сложности: от отливок и картеров до корпусных плит и крупных пластин. J5TK611C выполняет широкий спектр операций — сверление, расточку, проточку шлицев, развертывание, зенкерование, фрезерование плоскостей и нарезание резьбы — благодаря чему сокращает число переналадок и повышает производительность цеха.
Особое внимание при разработке уделено жёсткости и надежности, что особенно важно при обработке средне- и крупногабаритных коробчатых деталей на черновых и чистовых проходах. Благодаря оптимизированным ходовым системам и продуманной компоновке узлов оператор получает удобство в работе и стабильное качество готовых изделий. J5TK611C становится незаменимым решением для предприятий, стремящихся объединить в одном оборудовании максимально широкий набор функций и при этом сохранить простоту обслуживания и точность обработки.

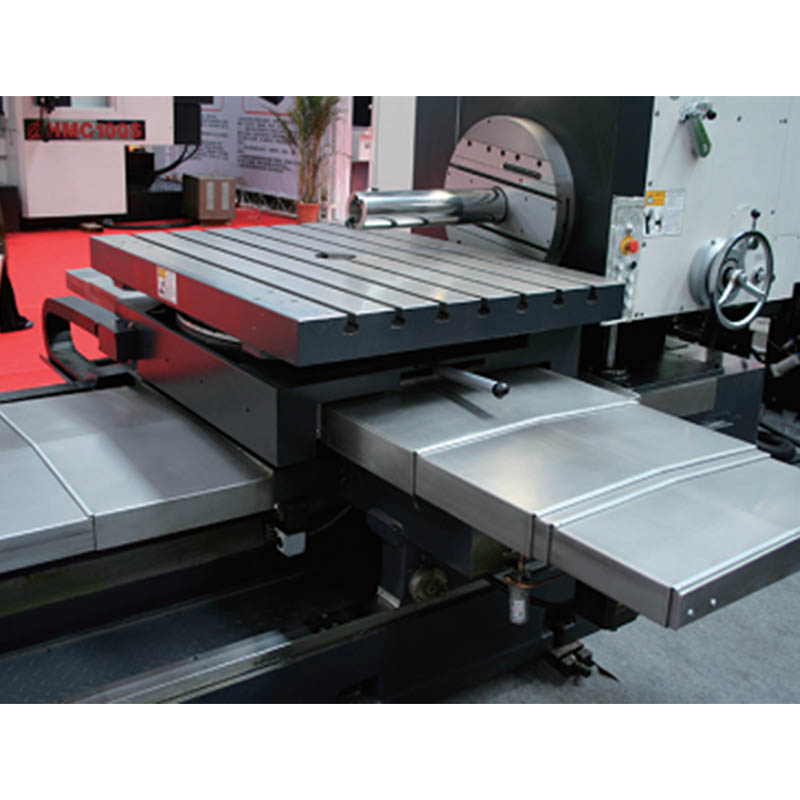

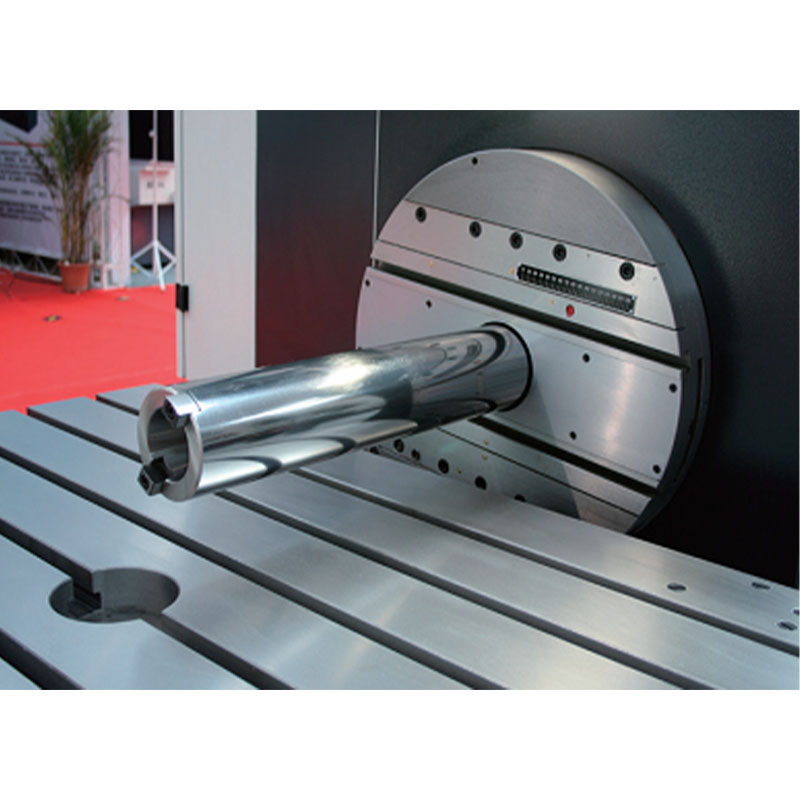

Детали машины
 |
 |
Технические характеристики фрезерно-расточного станка J5TK611C
| Технические характеристики | J5TK611C |
| Размер рабочего стола | 1320×1010 mm |
| Макс. загрузка рабочего стола | 5000 Kg |
| Диаметр шпинделя | 110 mm |
| Конус шпинделя (7:24) | NO. 50 |
| Скорость вращения шпинделя | 12–1100 mm |
| Мощность шпинделя | 15 kW |
| Макс. крутящий момент шпинделя | 1100 Nm |
| Скорость вращения поворотного стола | 125 r/min |
| Перемещение по оси X | 1200 mm |
| Перемещение по оси Y | 1200 mm |
| Перемещение по оси Z | 1300 mm |
| Перемещение по оси W | 550 mm |
| Ход горизонтального ползуна поворотного стола U | 125 mm |
| Вращение стола B | N/A |
| Скорость подачи по осям X/Y/Z | 20–1000 mm/min |
| Скорость подачи по оси W | 20–1000 mm/min |
| Скорость подачи по оси B | N/A |
| Скорость подачи по оси U | 0.2–80 mm/min |
| Скорость ускоренной подачи по осям X/Y/Z | 10 m/min |
| Скорость ускоренной подачи по оси W | 5 m/min |
| Скорость ускоренной подачи по оси B | N/A |
| Скорость ускоренной подачи по оси U | 80 mm/min |
| Тип хвостовика инструмента | BT50 |
| Стандартная ручка фиксатора | BT50 |
| Точность позиционирования осей X/Y/Z/W | 0.03 mm |
| Точность позиционирования оси B под любым углом | N/A |
| Четырехточечное позиционирование рабочего стола | 12″ |
| Точность повторного позиционирования осей X/Y/Z/W | 0.02 mm |
| Точность повторного позиционирования оси B под любым углом | N/A |
| Общая мощность | 50 kVA |
| Габариты станка | 5500 × 3050 × 2900 mm |
| Система ЧПУ | FANUC-0i Mf Plus |
Основные характеристики
- Этот станок оснащен одной колонной, боковым коробом, четырехточечным позиционирующим рабочим столом, ручным вращением.
- Оси X, Y, Z управляются системой ЧПУ, могут осуществлять одновременное движение.
- Ось расточки гибкая и ось торцевой головки управляются серводвигателем, может осуществлять автоматическую обработку.
- Ось X, Y, Z с прямоугольной направляющей скольжения. Профессиональный процесс нанесения пластиковой пасты, амортизация и высокая точность.
- Шпиндельная коробка с противовесом, шпиндель и ось торцевой головки управляются серводвигателем переменного тока.
