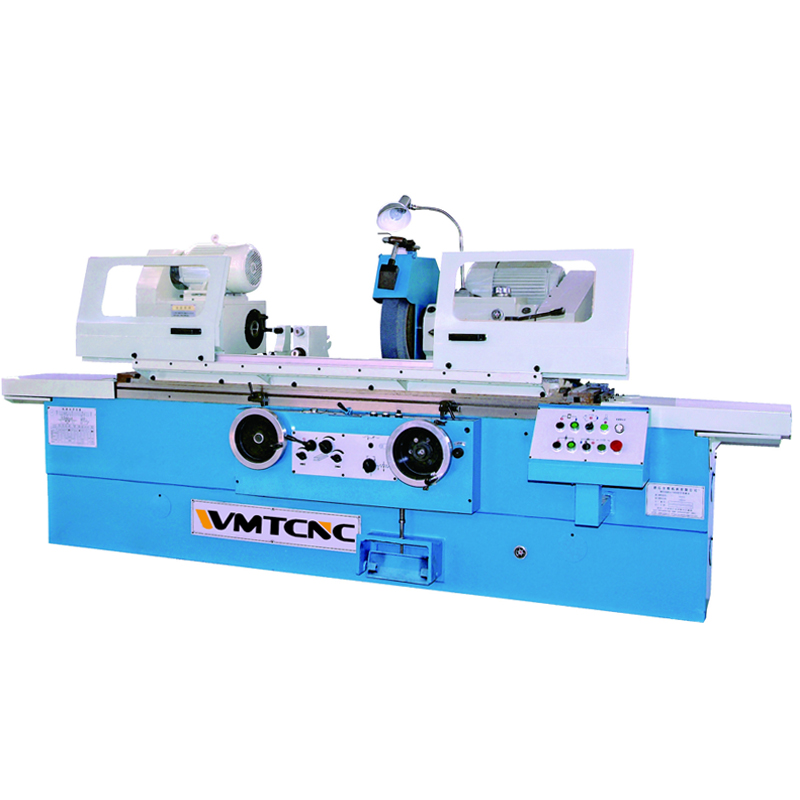

Круглошлифовальный станок М1332B — модернизированная версия проверенной модели М1332A, созданная для высокоточного шлифования как цилиндрических, так и конических заготовок. Он сочетает в себе надёжность и стабильность механики с улучшенной системой привода, что обеспечивает плавность хода и повторяемость обработки.
Продуманная конструкция уменьшает уровень вибраций и упрощает обслуживание станка, а эргономичный дизайн облегчает доступ к узлам и настройку. Благодаря сбалансированному сочетанию технологичности и удобства в эксплуатации М1332B идеально вписывается в процессы серийного и мелкосерийного производства, где важны ровность поверхности и безупречное качество готовых деталей.
Технические характеристики круглошлифовального станка M1332B
| Описание | Ед. изм. | M1332Bx1000 |
|---|---|---|
| Длина шлифования | мм | 1000 |
| Диаметр шлифования | мм | Φ8~Φ320 |
| Высота центра | мм | 180 |
| Макс. вес заготовки | кг | 150 |
| Скорость вращения стола | м/мин | 0.1~4 |
| Макс. окружная скорость круга | м/с | 35 |
| Макс. ход стола | мм | 1100 |
| Диапазон поворота стола | ° | -3~+7 |
| Внешний размер круга | мм | Φ600×75×Φ305 |
| Скорость вращ. шпинделя заготовки | об/мин | 26, 52, 90, 130, 180, 260 |
| Скорость вращ. шлифовального шпинделя | об/мин | 1100 |
| Конус передней бабки | Морзе | No. 5 |
| Конус задней бабки | Морзе | No. 4 |
| Ускоренная подача и отвод | мм | 50 |
| Перемещение маховика (грубо/точно) | мм | 2 / 0.5 |
| Деление шкалы маховика (грубо/точно) | мм | 0.01 / 0.0025 |
| Мощность двигателя станка | кВт | 14.27 |
| Габариты (Д×Ш×В) | мм | 3605×1810×1515 |
| Вес станка | кг | 4000 |
Основные характеристики
- Гидравлический или ручной привод продольного перемещения стола с системой смазки дроссельного типа.
- Быстрое перемещение шлифовальной бабки с гидравлическим приводом и ручная микроподача с автоматическим циклом.
- Независимый привод для подачи заготовки, круга, масла и СОЖ.
- Шпиндель опирается на два комплекта четырёхопорных подшипников скольжения, обеспечивающих высокую жёсткость.
- Встроенное устройство правки шлифовального круга, установленное на задней бабке, и гидравлическое устройство отвода.
- Безопасная работа благодаря электрогидравлическим блокировкам; гидростатическое перемещение стола.
