Description

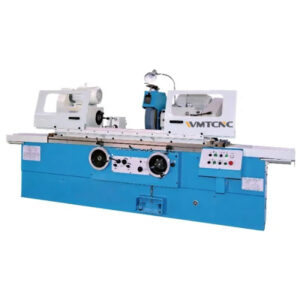

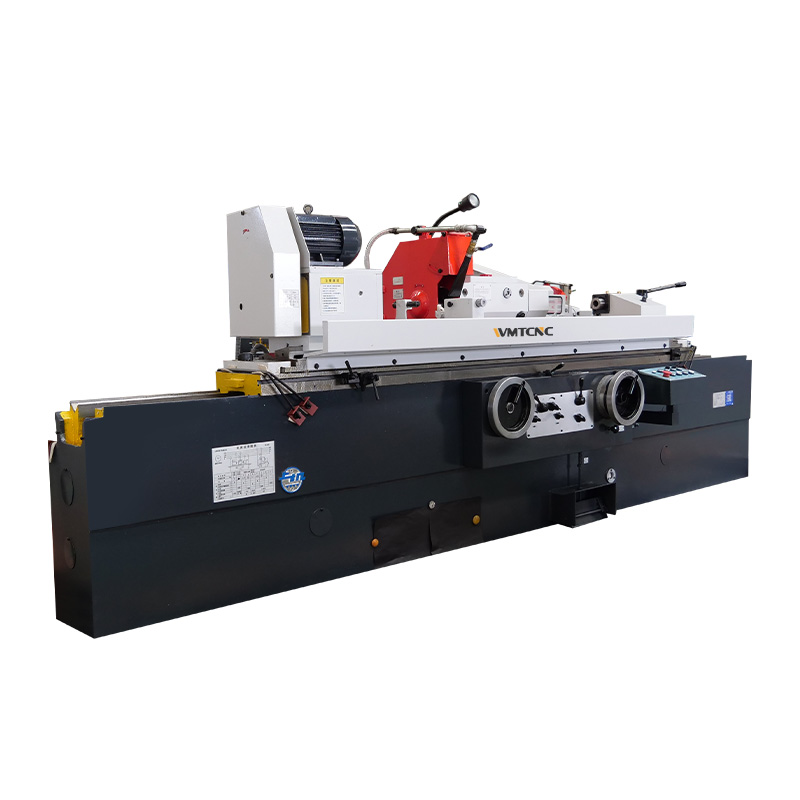

Круглошлифовальный станок М1332B является улучшенной версией модели М1332А и предназначен для шлифования цилиндрических и конических деталей. Он отличается высокой точностью обработки, что делает его идеальным выбором для производства деталей с требованиями высокой точности.
Станок М1332B предназначен для работы с различными материалами и обеспечивает стабильность процесса шлифования, гарантируя отличное качество поверхности и точность. Этот станок широко используется в машиностроении и других отраслях, где требуется высокая точность шлифования.
Технические характеристики круглошлифовального станка M1332B
| Описание |
единица измерения |
M1332B×1000/1500/2000/3000 |
MC1332Bx2000/3000 |
| Длина шлифования |
мм |
1000/1500/2000/3000 |
2000/3000 |
| Диаметр шлифования |
мм |
Φ8~Φ320 |
Φ8~Φ320 |
| Высота центра |
мм |
180 |
180 |
| Макс. вес заготовки |
кг |
150 |
500 |
| Скорость вращения рабочего стола |
м/мин |
0.1~4 |
0.1~4 |
| Макс. окружная скорость шлифовального круга |
м/с |
38 |
38 |
| Макс. ход стола |
мм |
1100/1600/2100/3100 |
2100/3100 |
| Диапазон поворота рабочего стола |
. |
﹣3~+7°/﹣3~+6°/﹣2~+5°/﹣2~+3° |
﹣2~+5°/﹣2~+3° |
| Внешний размер шлифовального круга |
мм |
Φ600×75×Φ305 |
Φ600×75×Φ305 |
| Скорость вращения шпинделя заготовки |
об/мин |
26,52,90,130,180,260 |
26,52,90,130,180,260 |
| Скорость вращения шлифовального шпинделя |
об/мин |
1100 |
1100 |
| Верхняя передняя бабка |
морзе |
NO.5 |
NO.5 |
| Верхняя задняя бабка |
морзе |
NO.4/NO.4/NO.5/NO.5 |
NO.5 |
| Ускоренная подача и отвод |
мм |
50 |
50 |

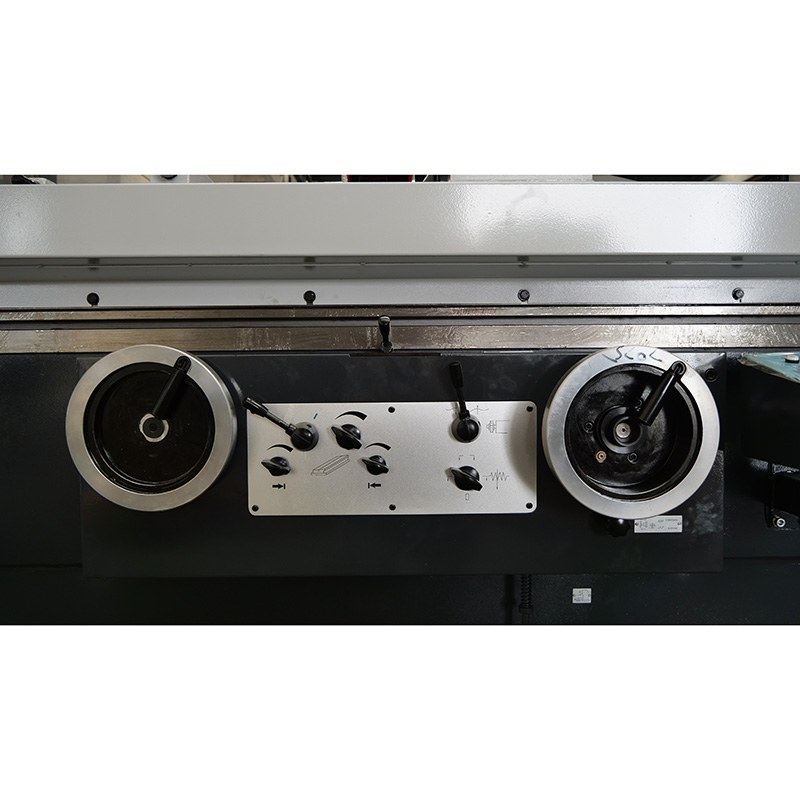

| Перемещение шлифовальной бабки на один оборот маховика (грубо/точно) |
мм |
2/0.5 |
2/0.5 |
| Перемещение шлифовальной бабки на один деление маховика (грубо/точно) |
мм |
0.01/0.0025 |
0.01/0.0025 |
| Мощность двигателя станка |
кВт |
14.27 |
14.27 |
| Габаритные размеры (Д×Ш×В) |
мм |
3605/4605/5605/7605×1810×1515 |
5605/7605×1810×1515 |
| Вес станка |
кг |
4000/4600/6600/8600 |
6600/8600 |
Основные характеристики
Гидравлический или ручной привод продольного перемещения стола с системой смазки дроссельного типа.
Быстрое перемещение шлифовальной бабки с гидравлическим приводом и ручная микроподача с автоматическим циклом.
Независимый привод для подачи заготовки, круга, масла и СОЖ.
Шпиндель установлен на двух комплектах четырёхопорных подшипников скольжения, обеспечивающих высокую жёсткость.
Встроенное устройство правки шлифовального круга, установленное на задней бабке, и гидравлическое устройство отвода.

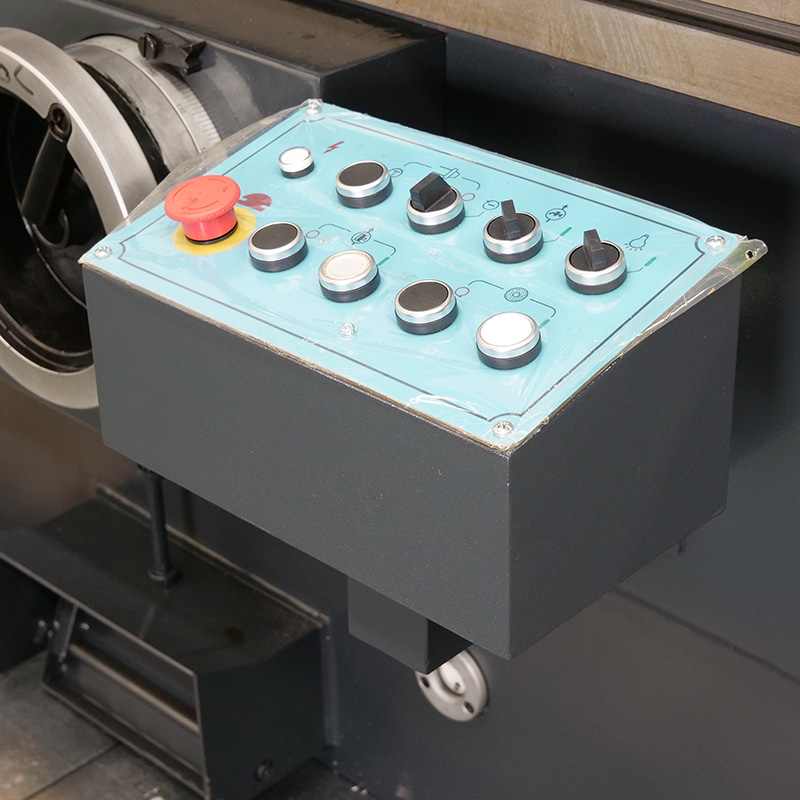

Безопасная работа благодаря электрогидравлическим блокировкам; гидростатическое перемещение стола.
