Description

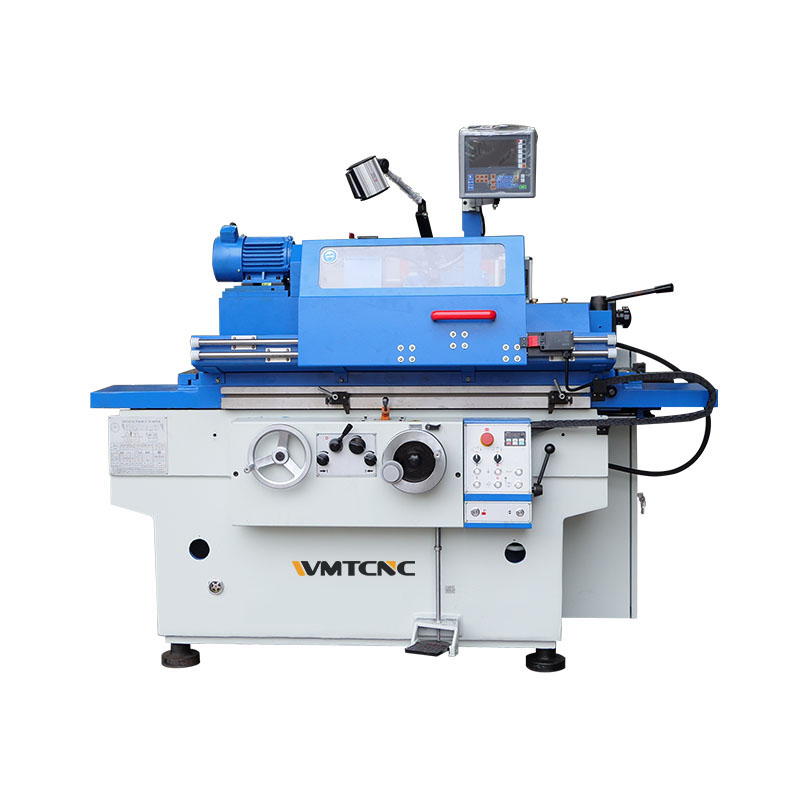

Универсальный цилиндрический шлифовальный станок M1420H/FX500 представляет собой новейшее усовершенствование проверенных решений в области прецизионного шлифования. Конструкция машины адаптирована для обработки как наружных, так и внутренних цилиндрических и конических поверхностей, обеспечивая высокую точность и стабильность в разных режимах работы.

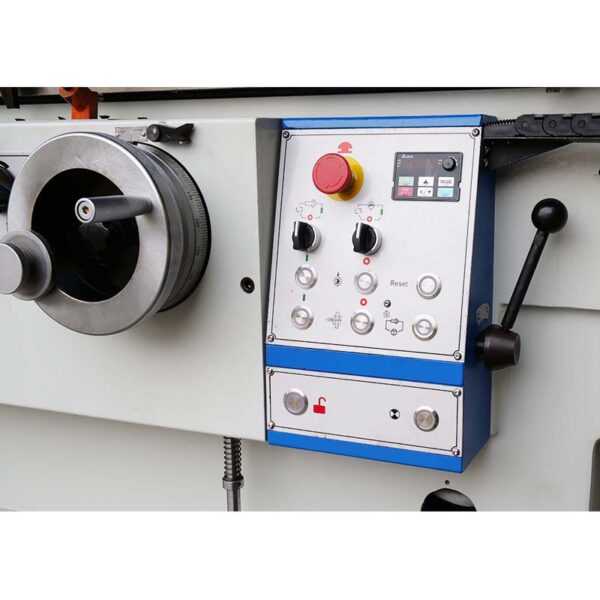

M1420H/FX500 идеально подходит для единичного и мелкосерийного производства: гибкая настройка и надёжные узлы позволяют быстро переналадить станок под новый тип заготовок. Эргономичный интерфейс системы управления облегчает работу оператора, а продуманная система демпфирования вибраций гарантирует равномерное снятие материала. Эта модель сочетает универсальность, высокую жёсткость и простоту обслуживания, становясь оптимальным выбором для предприятий, ориентированных на точность, производительность и экономичность в небольших сериях.
Технические характеристики круглошлифовального станка M1420H/FX500
| Технические характеристики | M1420H/Fx500 |
| Шлифовальные диаметры с люнетом (O.D) | 8/60mm |
| Шлифовальные диаметры без люнета (O.D) | 8/200mm |
| Шлифовальные диаметры с люнетом (O.D) | 35/100mm |
| Шлифовальные диаметры без люнета (O.D) | 25/100mm |
| Макс. вес заготовки | 50kg |
| Высота центра | 135mm |
| Расстояние между центрами | 500mm |
| Внешний размер круга | MaxΦ400×50×Φ203mm |
| Внешний размер круга | MinΦ280×50×Φ203mm |
| Макс. окружная скорость шлифовального круга | 38m/s |
| Размер круга для внутреннего шлифовального приспособления | MaxΦ50×40×Φ16mm |
| MaxΦ45×35×Φ10mm | |
| Скорость вращения шпинделя внутреннего круга | 1670r/min |
| Быстрое перемещение и отход шлифовальной головки | 25mm |
| Центр передней и задней бабки | MT4 |
| Диапазон поворота рабочего стола | 5~+7° |
| Скорость рабочего стола | 0.1~4m/min |
| Макс. перемещение стола | 645mm |
| Скорость вращения шпинделя передней бабки | 50Hz:25~380 steplessr/min |
| 60Hz:30-456 steplesssr/min | |
| Общая мощность двигателя | 5.625kw |
| Габаритные размеры (Д×Ш×В) | 2500x1600x1600mm |
| Вес станка | 2500kg |
| Круговатость | 1.5/2.5μm(O.D/1.D) |
| Шероховатость поверхности | Ra0.32/0.63μm(0.D/1.D) |
| Однородность диаметра в продольном сечении | 5µm |
| Внешний диаметр. Круговатость патрона | 2.5µm |
