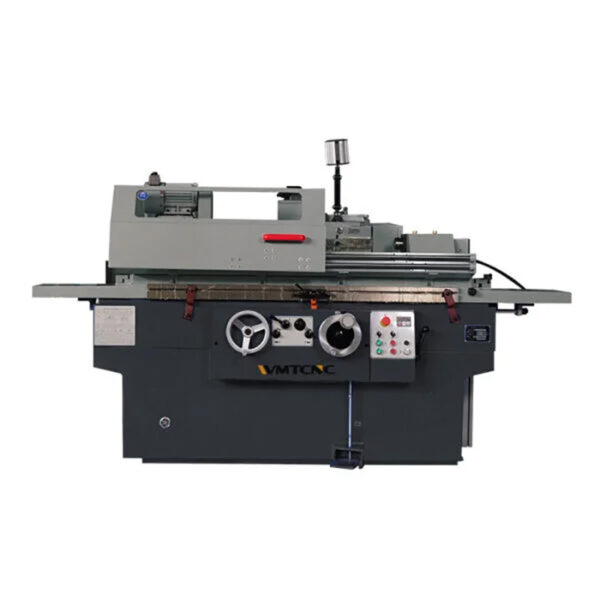

Универсальный круглошлифовальный станок M1420H/FX800 — новейшая усовершенствованная модель для обработки внутренних и наружных цилиндрических и конических поверхностей. Интуитивно понятное ЧПУ и надёжная механика обеспечивают стабильность, плавность хода и высокую повторяемость результатов даже при разнообразных типах заготовок.
Конструкция станка оптимизирована для штучного и мелкосерийного производства: быстрое переналадка, низкий уровень вибраций и удобный доступ к основным узлам упрощают обслуживание. Эргономичный дизайн и продуманная компоновка позволяют сократить время простоя и повысить производительность цеха. M1420H/FX800 станет надёжным решением для предприятий, стремящихся к безупречной качеству поверхности и гибкости в производственных процессах.
Технические характеристики круглошлифовального станка M1420H/FX800
| Описание | M1420H/F×800 |
|---|---|
| Диаметры шлифования с люнетом (наружный диаметр) | 8–60 mm |
| Диаметры шлифования без люнета (наружный диаметр) | 8–200 mm |
| Диаметры шлифования с люнетом (внутренний диаметр) | 35–100 mm |
| Диаметры шлифования без люнета (внутренний диаметр) | 25–100 mm |
| Макс. вес заготовки | 50 kg |
| Длина шлифования (наружный/внутренний диаметр) | 800 / 125 mm |
| Высота центров | 135 mm |
| Расстояние между центрами | 800 mm |
| Внешний размер круга | Max. Φ400×50×Φ203 mm |
| Min. Φ280×50×Φ203 mm | |
| Макс. окружная скорость круга | 38 m/s |
| Размер внутреннего шлифовального круга | Max. Φ50×40×Φ16 mm |
| Min. Φ45×35×Φ10 mm | |
| Скорость вращения шпинделя внутреннего круга | 1670 r/min |
| Ускоренное перемещение шлифовальной бабки | 25 mm |
| Центр передней и задней бабок | MT4 |
| Диапазон поворота рабочего стола | –3° ~ +6° |
| Скорость вращения рабочего стола | 0.1–4 m/min |
| Макс. ход стола | 950 mm |
| Скорость вращения шпинделя передней бабки | 50Hz: 25–380 бесступ. r/min |
| 60Hz: 30–456 бесступ. r/min | |
| Мощность двигателя станка | 5.625 kW |
| Габаритные размеры (Д × Ш × В) | 3000×1600×1000 mm |
| Вес станка | 3000 kg |
Основные характеристики
- Высокая точность резания, высокая жесткость и высокая эффективность шлифования. Идеально подходит для цилиндрических и конических деталей.
- Все подвижные компоненты (заготовка, наружные и внутренние шлифовальные круги, масляные и охлаждающие насосы) приводятся в движение независимыми двигателями.
- Продольное перемещение стола обеспечивает гидравлическую бесступенчатую регулировку скорости и ручное управление. Смазка осуществляется дросселированием.
- Все подвижные секции заблокированы электрическими, гидравлическими и механическими предохранительными механизмами.
