Description

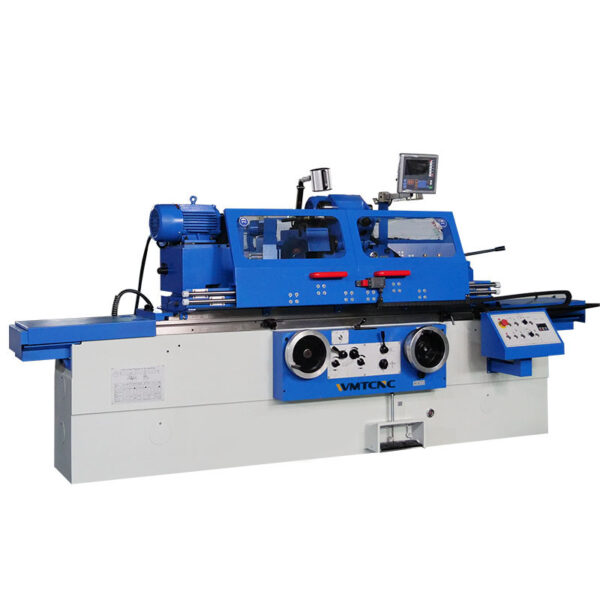

Универсальный гидравлический цилиндрический шлифовальный станок M1432Bx1000 сочетает в себе проверенные решения предшественников и новые технологические усовершенствования. Он сохраняет эргономику ручного управления и при этом предоставляет расширенные возможности автоматизации с использованием мощных гидравлических и электрических приводов.

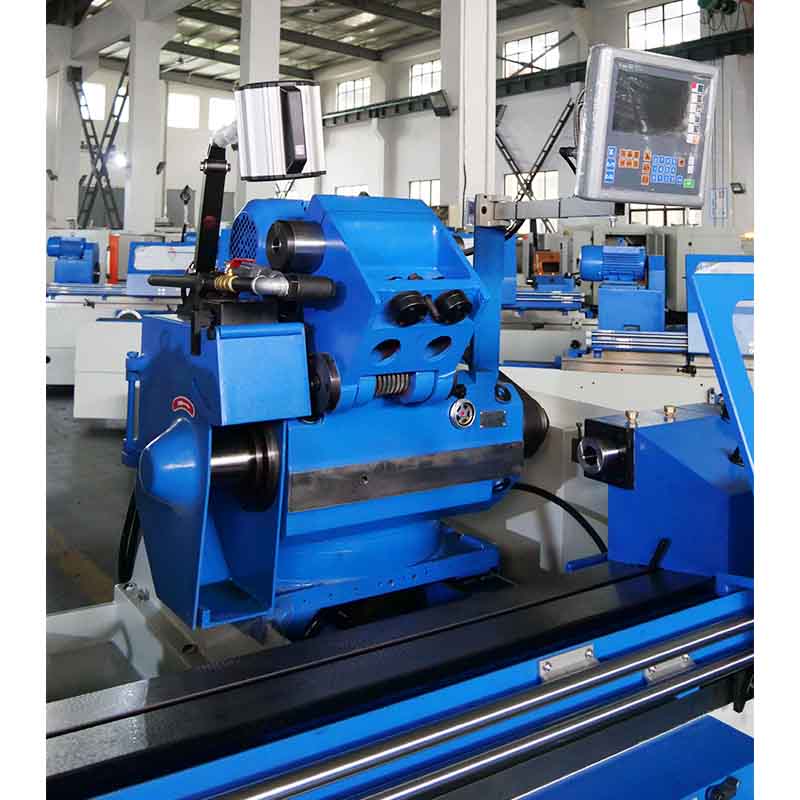

По сравнению с предыдущей моделью M1432A станок отличается повышенной жёсткостью конструкции и устойчивостью к тепловым деформациям, что обеспечивает стабильность геометрии обработки при длительных циклах. Усиленная шпиндельная опора гарантирует надёжную фиксацию и точность шлифования, а улучшенная система подачи смазочно-охлаждающей жидкости с малыми соплами позволяет добиться более высокого качества финишной отделки поверхности. M1432Bx1000 становится идеальным выбором для предприятий, требующих сочетания универсальности, производительности и простоты обслуживания.
Технические характеристики круглошлифовального станка M1432Bx1000
| Технические характеристики | M1432Bx1000 |
| Длина шлифования (O.D/I.D) | 1000/125mm |
| Диаметр шлифования (O.D/I.D) | Φ8~Φ320/Φ30~Φ100mm |
| Высота центра | 180mm |
| Макс. вес заготовки | 150kg |
| Скорость рабочего стола | 0.1~4m/min |
| Макс. окружная скорость шлифовального круга | 38m/s |
| Макс. перемещение стола | 1100mm |
| Диапазон поворота рабочего стола | 3~+7° |
| Внешний размер круга | Φ400×50×Φ203mm |
| Скорость шпинделя передней бабки | 50Hz:25~220 stepless r/min |
| Центр передней и задней бабки | MT4 |
| Смещение шлифовальной головки на деление маховика грубо/точно | 0.01/0.0025mm |
| Общая мощность двигателя | 9kw |
| Габаритные размеры (Д×Ш×В) | 3605x1810x1515mm |
| Вес станка | 3700kg |
| Круглость | 1.5/2.5μm(O.D/I.D) |
| Однородность диаметра в продольном сечении | 8/10μm(O.D/I.D) |
| Шероховатость поверхности | Ra0.32/0.63um(O.D/I.D) |
Основные характеристики

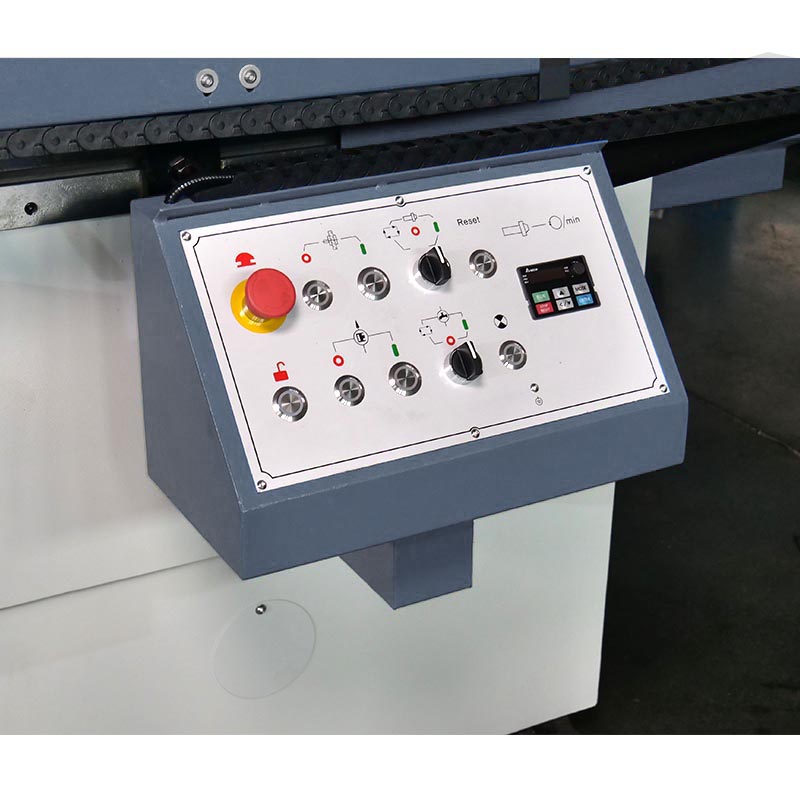

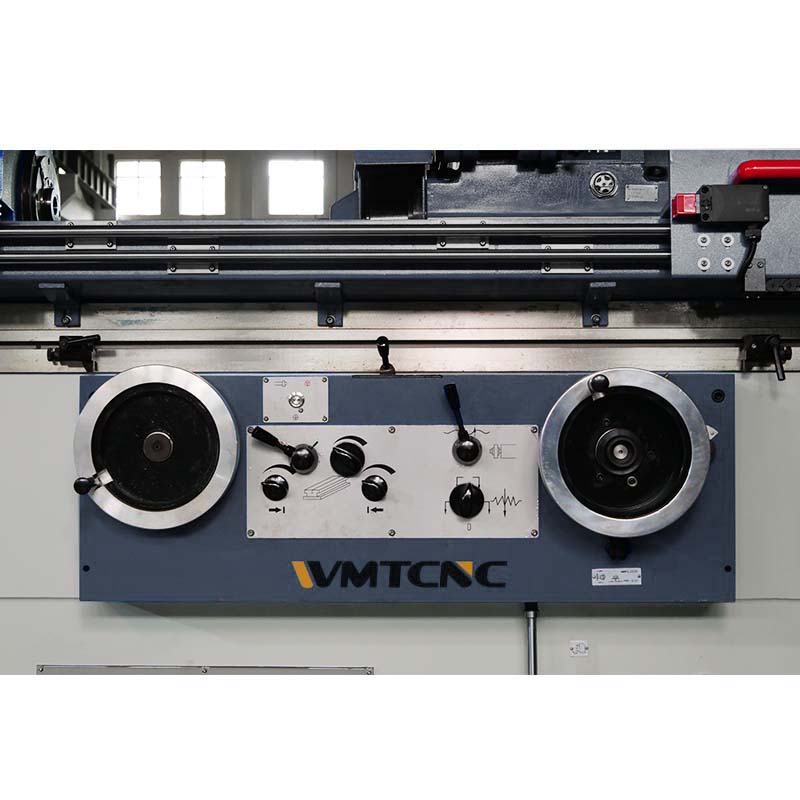

- Гидроэлектрическое управление продольным перемещением стола, подводом/отводом шлифовальной головки и автоматической периодической поперечной подачей с помощью кнопки.
- Передняя бабка поворачивается на 90° против часовой стрелки, что позволяет выполнять шлифование конусов с помощью регулировки передней бабки, стола или шлифовальной головки. Поддерживается крепление патрона.
- Независимые двигатели приводят в движение заготовку, внутренние/внешние шлифовальные круги, гидравлический насос и систему охлаждения.
- Все силовые подвижные секции сблокированы с электрогидравлическими механизмами для обеспечения безопасности оператора. Шлифовальные круги защищены прочными кожухами.
