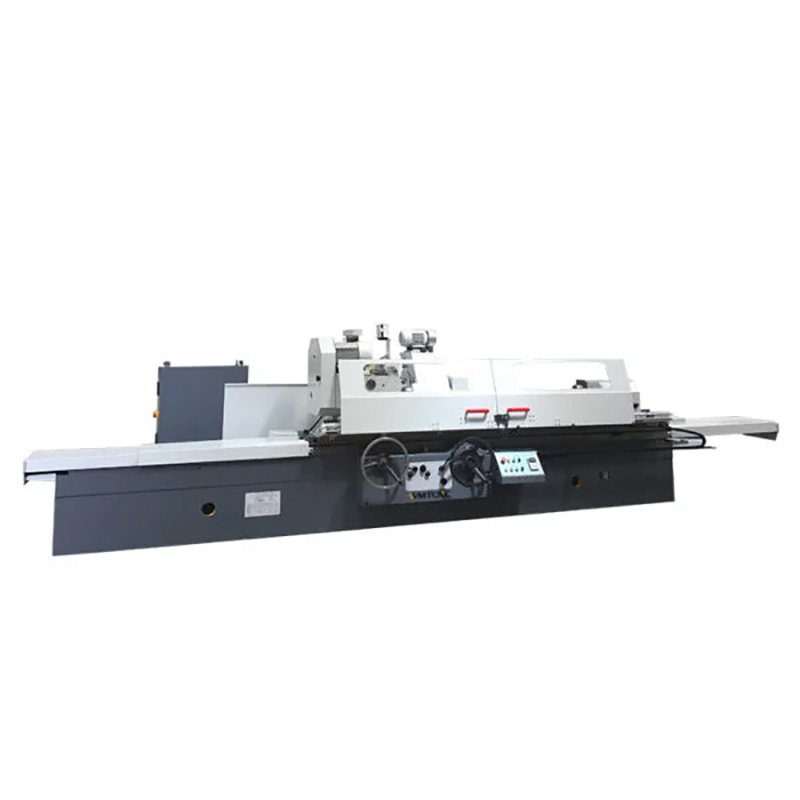

Круглошлифовальный станок М1450B разработан для точного шлифования цилиндрических и конических поверхностей вращающихся деталей. Его конструкции обеспечивает высокую жёсткость и стабильность геометрии при обработке, благодаря чему достигается ровность и чистота поверхности. Универсальные возможности переналадки позволяют быстро адаптировать станок к требованиям единичного и мелкосерийного производства, минимизируя простои.
Плавный и стабильный ход деталей, оптимизированная система привода и сниженный уровень вибраций гарантируют повторяемость результатов. Эргономичный дизайн облегчает доступ к узлам, упрощает техническое обслуживание и настройку оборудования. М1450B станет надёжным решением для мастерских и предприятий, стремящихся повысить качество обработки и гибкость производственных процессов.
Технические характеристики круглошлифовального станка M1450B
| Описание | M1450B×1500 | M1450B×2000 |
|---|---|---|
| Длина шлифования (наруж/внутр диаметр) | 1500 / 320 mm | 2000 / 320 mm |
| Диаметр шлифования (наруж/внутр диаметр) | 500 / 200 mm | 500 / 200 mm |
| Высота центра | 270 mm | 270 mm |
| Макс. вес заготовки | 1000 kg | 1000 kg |
| Скорость вращения рабочего стола | 0.1–3 m/min | 0.1–3 m/min |
| Макс. окружная скорость круга | 38 m/s | 38 m/s |
| Макс. ход стола | 1500 mm | 2000 mm |
| Диапазон поворота рабочего стола | –3° ~ +6° | –2° ~ +5° |
| Внешний размер круга | Φ500×75×Φ305 mm | Φ500×75×Φ305 mm |
| Скорость вращения шпиндельной бабки | 50Hz: 20–224 r/min | 50Hz: 20–224 r/min |
| Центр передней/задней бабок | MT6 | MT6 |
| Перемещение бабки (грубое/чистое) | 0.02 / 0.0025 mm | 0.02 / 0.0025 mm |
| Общая мощность двигателя | 14.08 kW | 14.08 kW |
| Габаритные размеры (Д×Ш×В) | 5320×2680×1560 mm | 6090×2680×1560 mm |
| Вес станка | 8600 kg | 9900 kg |
Основные характеристики
- Продольное перемещение стола, быстрый подвод/отвод шлифовальной бабки и периодическая поперечная подача управляются гидроэлектрически с помощью кнопочного управления.
- Возможно ручное управление подачей рабочего стола и шлифовальной бабки, а также гидравлический отвод пиноли задней бабки с помощью ножной педали.
- Передняя бабка поворачивается на 90° против часовой стрелки, что позволяет шлифовать как наружные, так и внутренние конусы, регулируя положение передней бабки, стола или шлифовальной бабки.
- Каждый компонент — заготовка, внутренние/наружные шлифовальные круги, гидравлические насосы и насосы СОЖ — приводится в движение независимыми двигателями.
- Все приводные компоненты заблокированы электрогидравлической системой безопасности. Шлифовальные круги защищены прочными защитными кожухами.
