Description

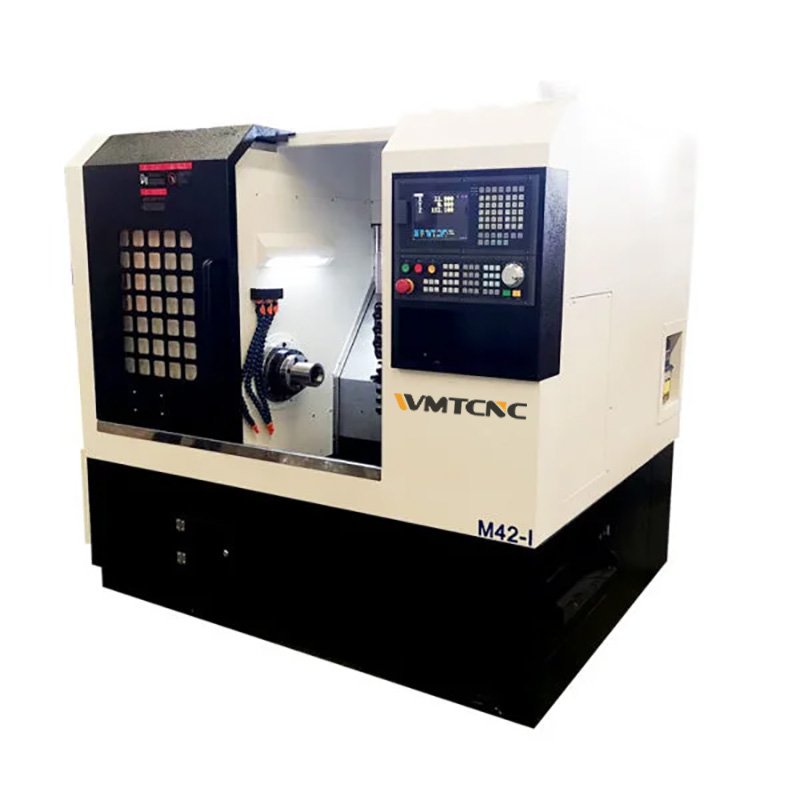

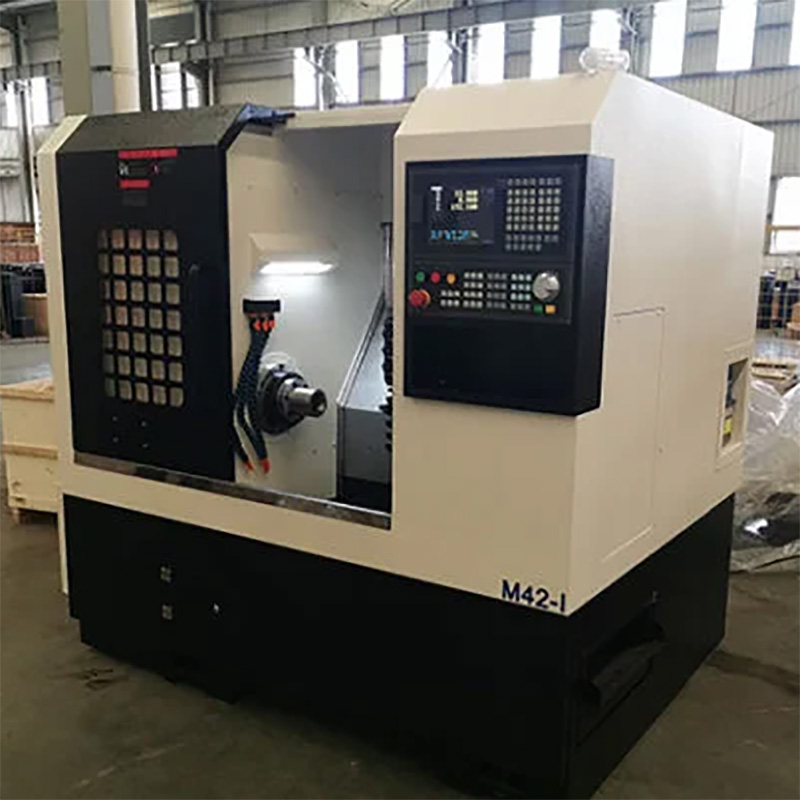

Многофункциональный токарно-фрезерный станок с ЧПУ М42-I объединяет в себе возможности токарной, фрезерной, сверлильной, расточной и резьбонарезной обработки. Благодаря встроенному набору живого инструмента он выполняет торцевое и боковое фрезерование, сверление и нарезание резьбы в одной установке, что существенно сокращает время переналадки и повышает производительность.
М42-I адаптирован для работы с деталями сложной геометрии и обеспечивает высочайшую точность обработки благодаря жёсткой конструкции и продвинутым системам управления. Универсальность этой модели делает её идеальным решением как для мелкосерийного, так и для массового производства, гарантируя стабильность процессов и высокое качество готовых изделий.
Технические характеристики токарно-фрезерного станка с ЧПУ М42-I
| Характеристики | M42-I |
|---|---|
| Макс. диаметр прутка | 42 mm |
| Макс. диаметр отверстия в шпинделе | 43 mm |
| Высота от центра шпинделя до земли | 936 mm |
| Скорость вращения шпинделя | 0–4000 rpm |
| Мощность двигателя шпинделя | 5,5 kW |
| Перемещение по оси X | 360 mm |
| Перемещение по оси Y | 360 mm |
| Перемещение по оси Z | 300 mm |
| Мощность двигателя осей X/Y/Z | 0.85/0.85/0.85 kW |
| Направляющие скольжения | Linear guideway |

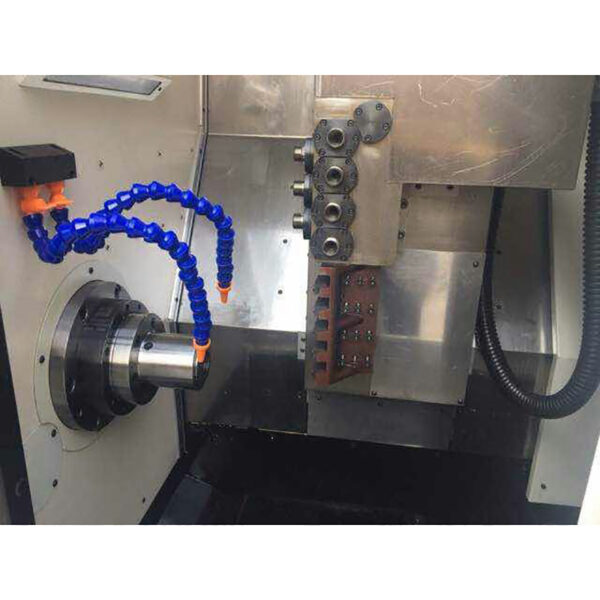

| Количество инструментов в наборе | 16 pcs |
| Количество токарных инструментов | 5 pcs |
| Размер инструмента | 16×16 mm |
| Количество передних сверлильных инструментов | 4 pcs |
| Размер сверлильного шпинделя | ER20 / 20 mm |
| Количество силовых инструментов | 7 pcs (4+3) |
| Мощность двигателя (силовые инструменты) | 2 kW |
| Частота вращения (силовые инструменты) | 3000 rpm |
| Размер цанги | ER20 |
| Диаметр сверлильного отверстия | 12 mm |
| Размер резьбы | M10 |
| Мощность двигателя СОЖ | 0.12 kW |
| Производительность СОЖ | 200 L |
| Мощность двигателя смазки | 25 W |
| Производительность смазки | 2 L |
| Давление сжатого воздуха на входе | 0.4–0.6 MPa |
| Мощность гидродвигателя | 0.75 kW |
| Гидравлическое давление | 3.0 MPa |
| Габариты (Д×Ш×В) | 2050×1530×1770 mm |
| Масса нетто | 2000 kg |
Основные характеристики
- Продуманная компоновка и большое внутреннее пространство.
- Высокоточная конструкция независимого шпинделя втулочного типа и высокоскоростная гидравлическая поворотная система.
- Абсолютный сервопривод.
- Выбор высококачественного песчано-полимерного материала, литьё основания и станины, строгая обработка старением, максимальная жёсткость, отличные характеристики амортизации и высокая прочность обеспечивают устойчивость станка.
- Методы установки вала с центральным креплением и предварительно натянутым винтовым стержнем повышают жёсткость и точность обработки станка.
