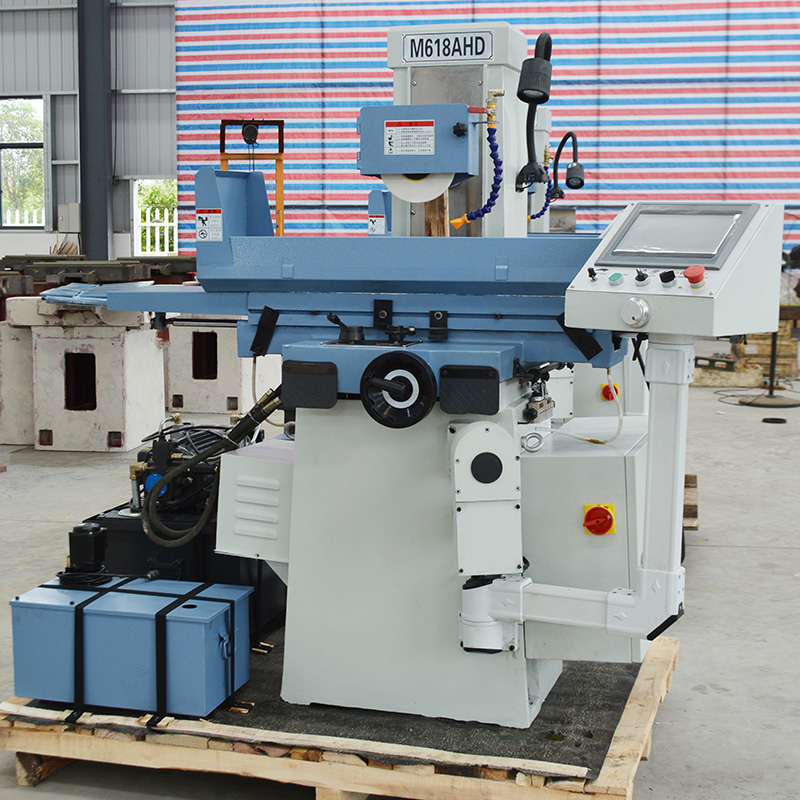

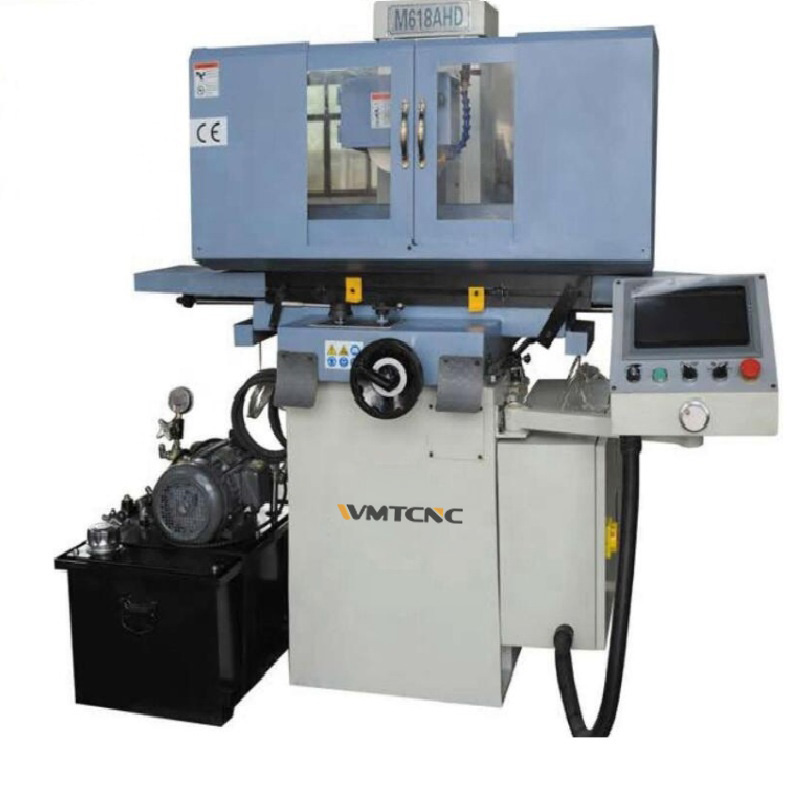

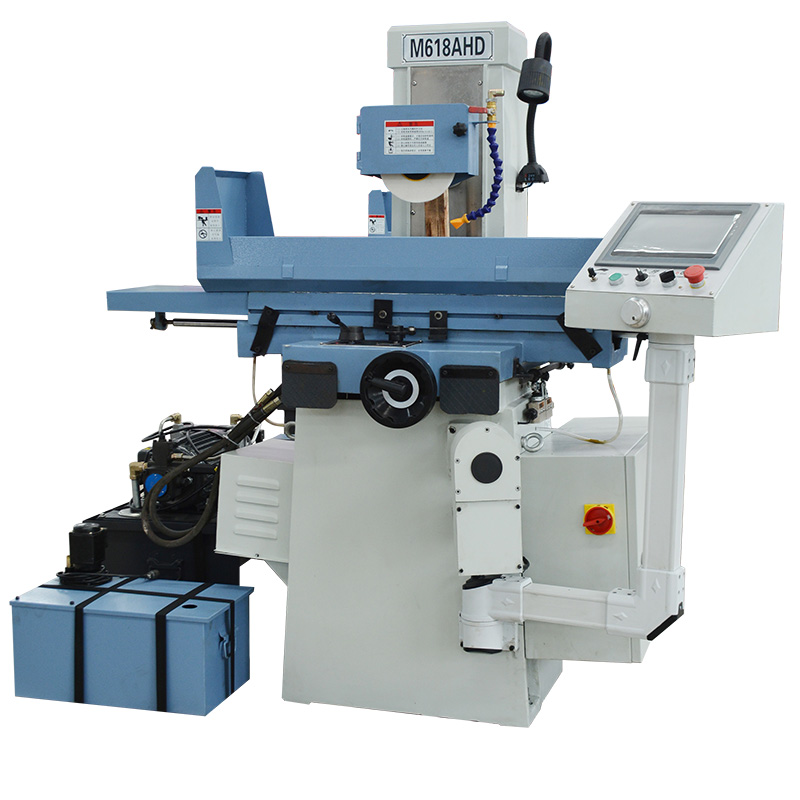

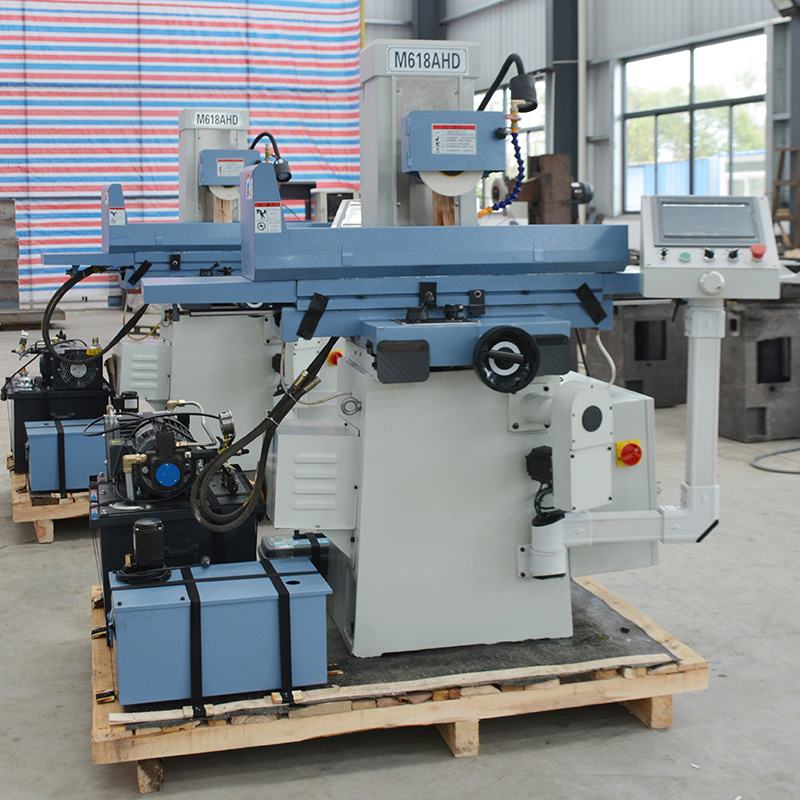

Плоскошлифовальный станок M618AHD разработан для максимальной универсальности в металлообработке и легко интегрируется в любые производственные линии и обрабатывающие центры. Он отлично подходит для выпуска автозапчастей, арматуры, элементов из магнитной стали и пресс‑форм. Благодаря продуманной конструкции M618AHD способен обрабатывать детали из стали, чугуна, керамики и цветных металлов с неизменно высоким качеством поверхности.
Эргономичный интерфейс управления и надёжные основные узлы обеспечивают стабильность работы и простоту обслуживания. Компактные габариты станка позволяют разместить его даже в ограниченном пространстве цеха, а модульная конструкция упрощает замену и переналадку шпиндельных узлов. M618AHD станет надёжным партнёром для предприятий, стремящихся к повышению точности и эффективности шлифовальных операций.
Спецификация плоскошлифовального станка M618AHD
| Технические характеристики | Ед. изм. | M618AHD | |
|---|---|---|---|
| Размер стола | мм | 460×180 | |
| Максимальный ход стола | мм | 500×190 | |
| Макс. площадь резки стола | мм | 500×190 | |
| Кол‑во Т‑образных пазов | шт | 1×12 | |
| Расстояние до центра шпинделя | мм | 335 | |
| Скорость шпинделя | rpm | 2800 | |
| Продольная скорость стола | m/min | 3–23 | |
| Горизонтальная скорость стола | mm/min | 0–150 | |
| Вертикальная подача (MPG) | мм | 0.1/1/10 и 0.001/0.01/0.1 | |
| Двигатель шпинделя | kW | 1.1 | |
| Двигатель охлаждения | kW | 0.04 | |
| Двигатель поперечной подачи | kW | 0.06 | |
| Серводвигатель вертикальной подачи | kW | 0.75 | |
| Гидродвигатель | kW | 1.5 | |
| Рабочее давление | MPa | 3 | |
| Объём масл. бака | L | 80 | |
| Макс. объём подачи | L/min | 18 | |
| Параллельность основания | мм | 300/0.005 | |
| Шероховатость поверхности | μm | 0.32 | |
| Вес нетто | kg | 800 | |
| Вес брутто | kg | 900 | |
| Размер упаковки | mm | 1700×1150×1900 | |
Основные характеристики
- Автоматическая прерывистая подача в поперечном направлении.
- Гидравлическая трансмиссия в продольном направлении.
- Автоматический контроллер шлифования на базе ПЛК и серводвигатель оснащены функцией автоматической подачи шлифовальной головки вниз.
