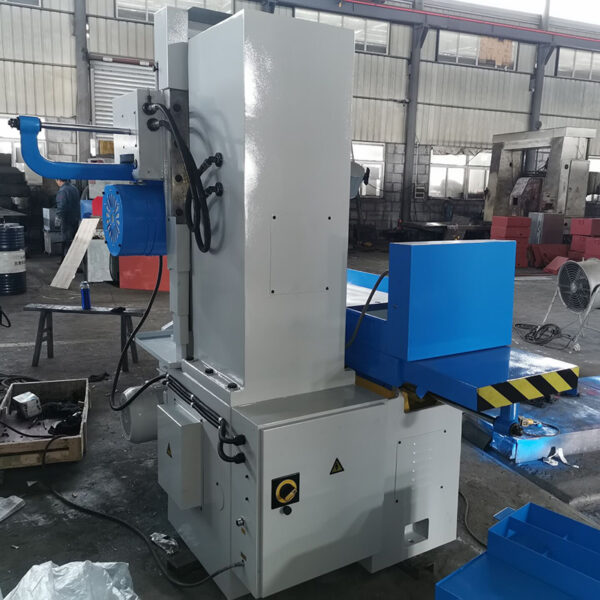

Шлифовальный станок M7140 создан для обеспечения безупречной гладкости плоских поверхностей различных заготовок. Его универсальная конструкция позволяет легко интегрировать аппарат в любые производственные потоки, гарантируя стабильное качество обработки при повторяющихся циклах работы. Абразивный круг с высокопрочными частицами мягко и точно удаляет микронные слои материала, выравнивая металл, чугун, керамику и цветные сплавы. Продуманная система управления обеспечивает плавное движение элементов, что исключает возникновение вибраций и дефектов на поверхности.
M7140 широко используется в машиностроении, автомобильной и авиационной отраслях, а также в изготовлении оснастки и штампов. Благодаря эргономичному дизайн-решению оператор получает быстрый доступ к обслуживающим узлам и упрощённую настройку станка. Надёжные защитные ограждения с автоматическим стоп-механизмом гарантируют безопасность работников, а продуманная система отвода стружки и охлаждения увеличивает ресурс абразива и снижает время простоя. Эта станция шлифовки становится незаменимым инструментом для предприятий, стремящихся к высокому уровню производительности и качеству поверхности изделий.
Технические характеристики плоскошлифовального станка M7140
| Спецификация | M7140 | |
|---|---|---|
| Размер рабочего стола (Д×Ш×В) | 1000×400×400 мм | |
| Макс. продольное перемещение рабочего стола | 1100 мм | |
| Макс. расстояние от оси шпинделя до поверхности рабочего стола | 580 мм | |
| Макс. поперечное перемещение шлифовальной головки | 450 мм | |
| Вертикальное перемещение шлифовальной головки |
На градуировку | 0.01 мм |
| На оборот | 1 мм | |
| Быстрый подъем | Мощность | 0.37 кВт |
| Скорость | 1440 об/мин | |
| Шлифовальный круг (OD×W×ID) размер | Φ350×40×127 мм | |
| Скорость шлифовального круга | 1440 об/мин | |
| Общая мощность двигателя | 11 кВт | |
| Мощность двигателя шпинделя | 7.5 кВт | |
| Мощность двигателя масляного насоса | 3 кВт | |
| Параллельность поверхности детали VWork к уровню основания | 0.008 мм | |
| Шероховатость поверхности | Ra 0.63 μm | |
| Размер упаковки (Д×Ш×В) | 2800×1750×2350 мм | |
| Нетто/Брутто | 4100/4600 кг | |
Основные характеристики
- Прочная конструкция и прочная конструкция.
- Продольное перемещение рабочего стола осуществляется с помощью гидравлической мощности. Бесступенчатая регулировка скорости.
- Продольное перемещение шлифовальной головки осуществляется с помощью гидравлической мощности. Бесступенчатая регулировка скорости.
- Шлифовальная головка оснащена быстроходным подъемным двигателем, что повышает эффективность.
- Вертикальная и горизонтальная направляющие для шлифовальной головки оклеены мягким ремнем из ПТФЭ. Хорошая износостойкость.
- Высокая точность, хорошая устойчивость и низкий уровень шума.
