Description

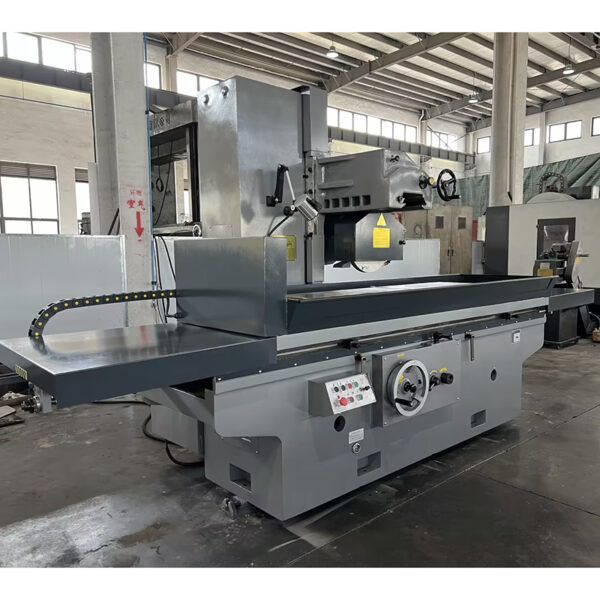

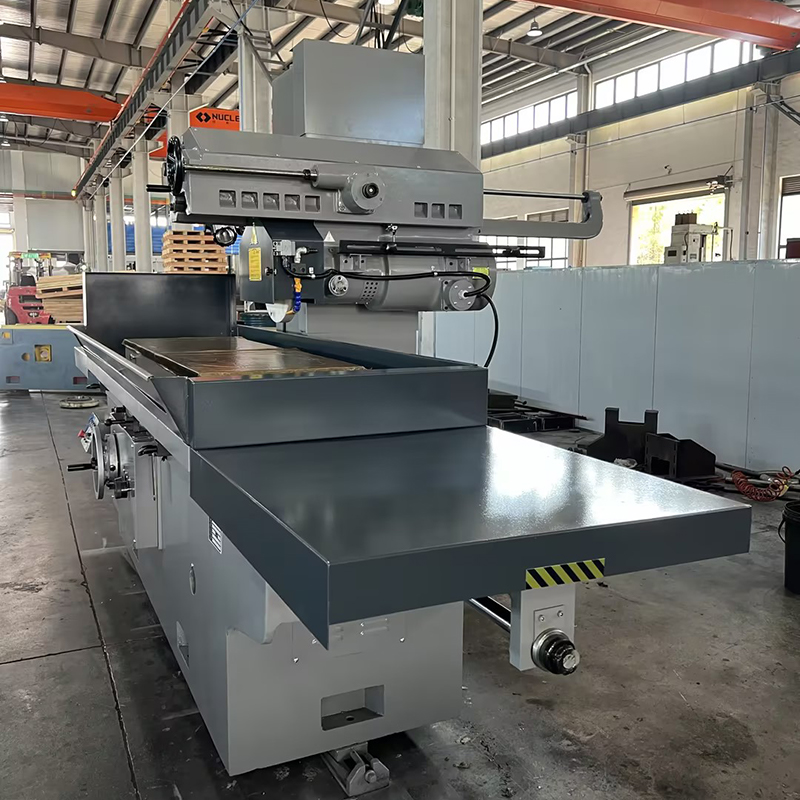

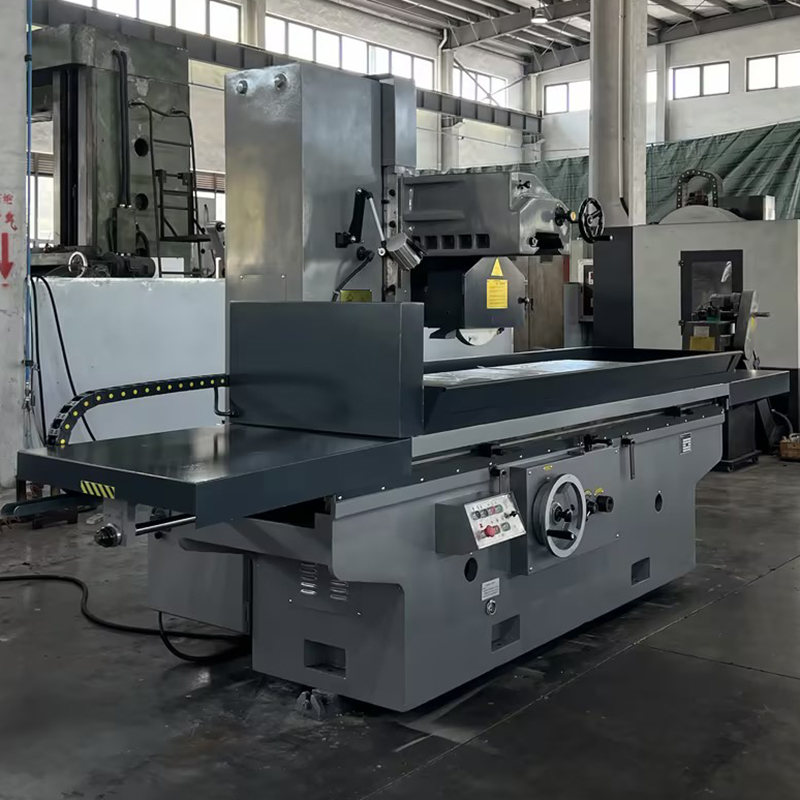

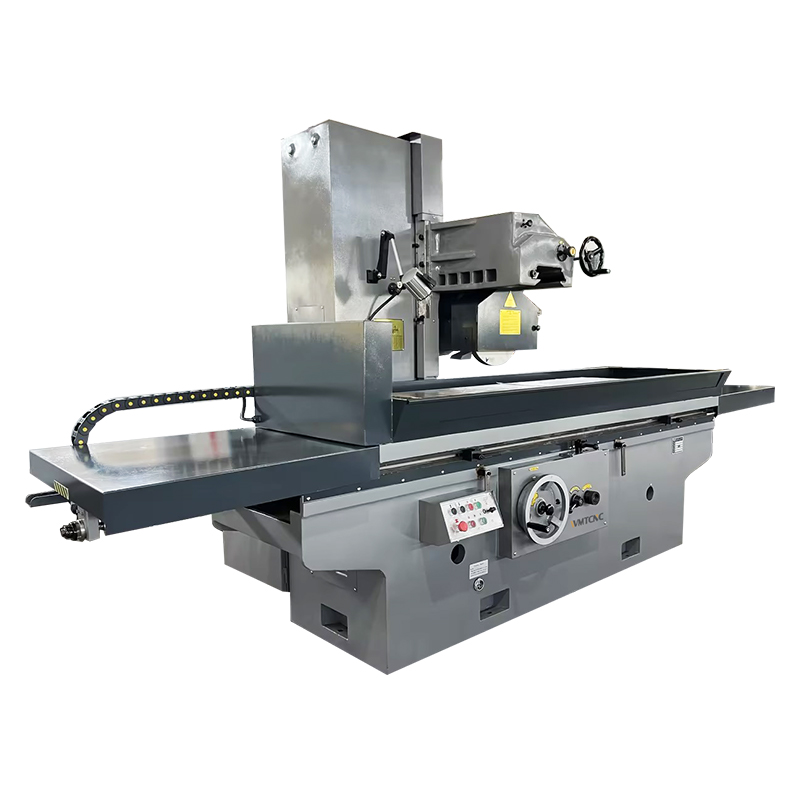

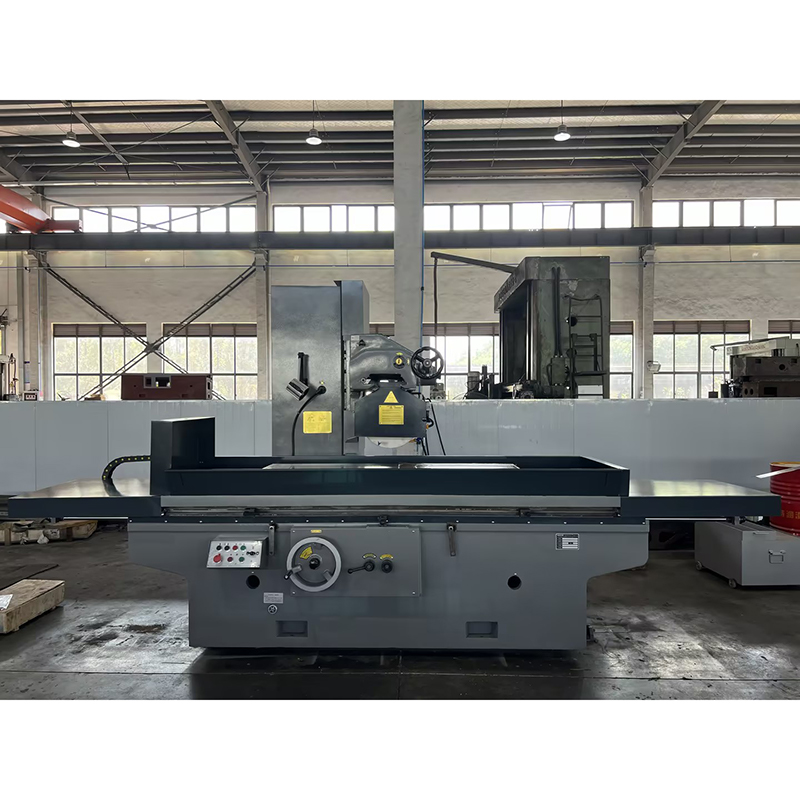

Горизонтальный шлифовальный станок M7150 предназначен для получения высококачественной гладкой поверхности на плоских заготовках. Универсальная конструкция обеспечивает простую интеграцию в производственные линии станков, автокомпонентов, оснастки, магнитных элементов и формообразующих деталей. Абразивный круг с прочным зернистым покрытием аккуратно удаляет микрослои материала, выравнивая сталь, чугун, керамику и цветные сплавы, при этом минимизируются вибрации и дефекты поверхности.
Интуитивно понятная система управления ускоряет настройку режимов работы и сокращает время переналадки. Эргономичный доступ к узлам упрощает обслуживание, а надежные защитные ограждения и аварийная остановка повышают безопасность оператора. Горизонтальный шлифовальный станок M7150 становится оптимальным решением для предприятий, стремящихся к эффективности, точности и долговечности оборудования.
Технические характеристики плоскошлифовального станка M7150
| Спецификация | M7150x12/16/20 | |
|---|---|---|
| Размер рабочего стола (Д×Ш×В) | 1250/1600/2000×500×600 мм | |
| Макс. продольное перемещение рабочего стола | 1350 мм | |
| Макс. расстояние от оси шпинделя до поверхности рабочего стола | 800 мм | |
| Макс. поперечное перемещение шлифовальной головки | 550 мм | |
| Вертикальное перемещение шлифовальной головки |
На градуировку | 0.01 мм |
| На оборот | 1 мм | |
| Быстрый подъем | Мощность | 0.37 кВт |
| Скорость | 1440 об/мин | |
| Шлифовальный круг (OD×W×ID) размер | Φ400×40×127 мм | |
| Скорость шлифовального круга | 1440 об/мин | |
| Общая мощность двигателя | 12 кВт | |
| Мощность двигателя шпинделя | 7.5 кВт | |
| Мощность двигателя масляного насоса | 4 кВт | |
| Параллельность поверхности детали VWork к уровню основания | 0.008 мм | |
| Шероховатость поверхности | Ra 0.63 μm | |
| Размер упаковки (Д×Ш×В) | 3600×1930×2480 мм | |
| Нетто/Брутто | 5300/6000 кг | |
Основные характеристики
- Прочная конструкция и прочная конструкция.
- Продольное перемещение рабочего стола осуществляется с помощью гидравлической мощности. Бесступенчатая регулировка скорости.
- Продольное перемещение шлифовальной головки осуществляется с помощью гидравлической мощности. Бесступенчатая регулировка скорости.

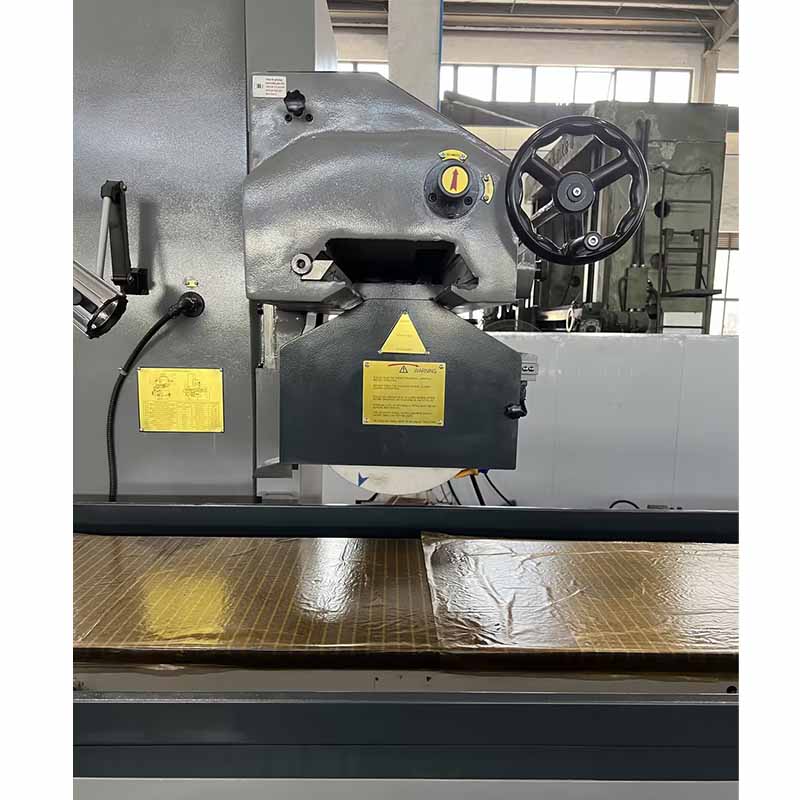

- Шлифовальная головка оснащена быстроходным подъемным двигателем, что повышает эффективность.
- Вертикальная и горизонтальная направляющие для шлифовальной головки оклеены мягким ремнем из ПТФЭ. Хорошая износостойкость.
- Высокая точность, хорошая устойчивость и низкий уровень шума.
