Description

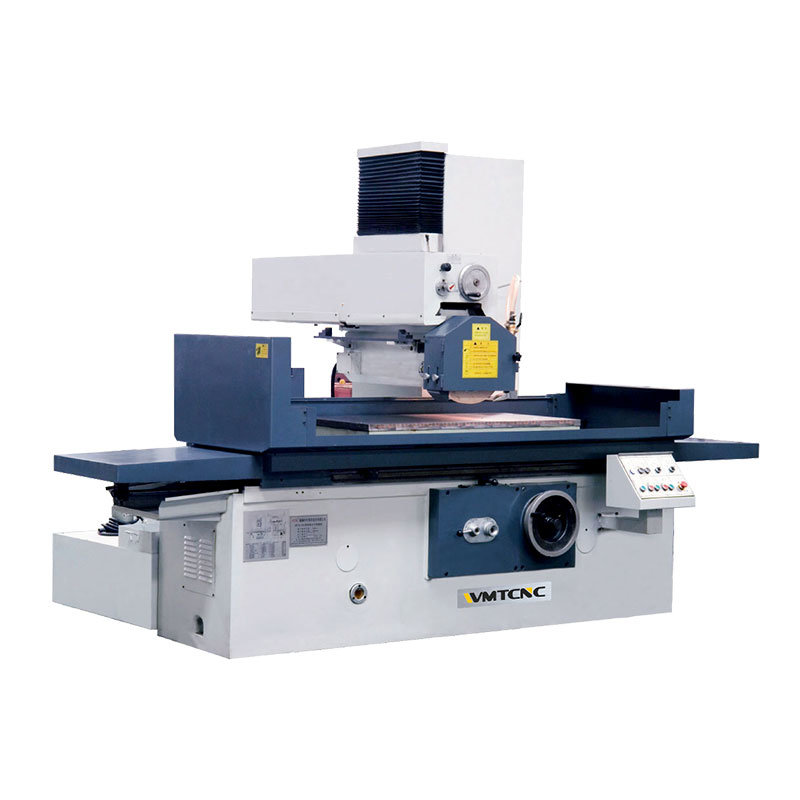

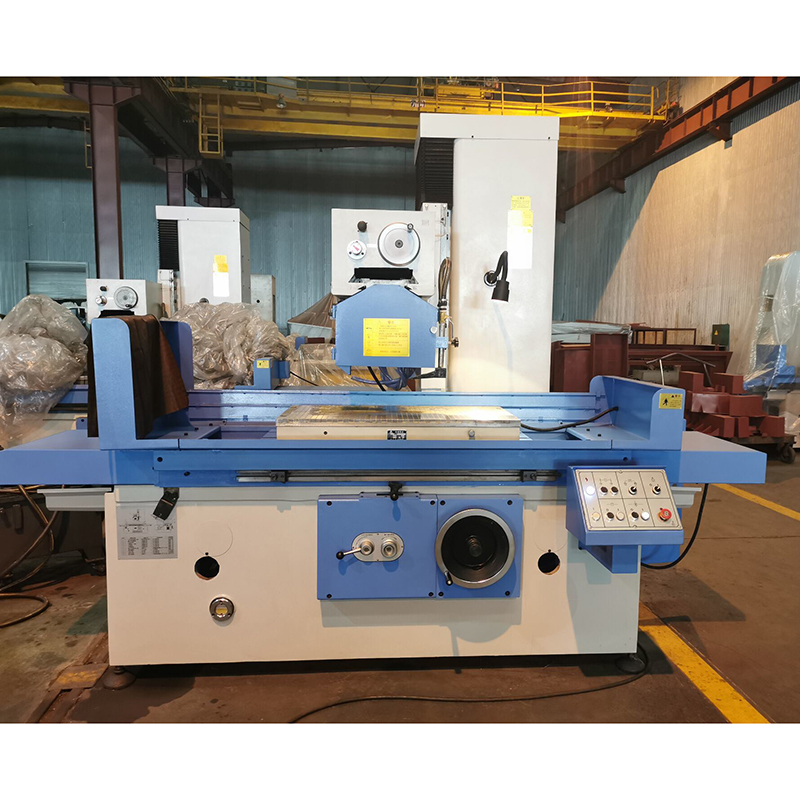

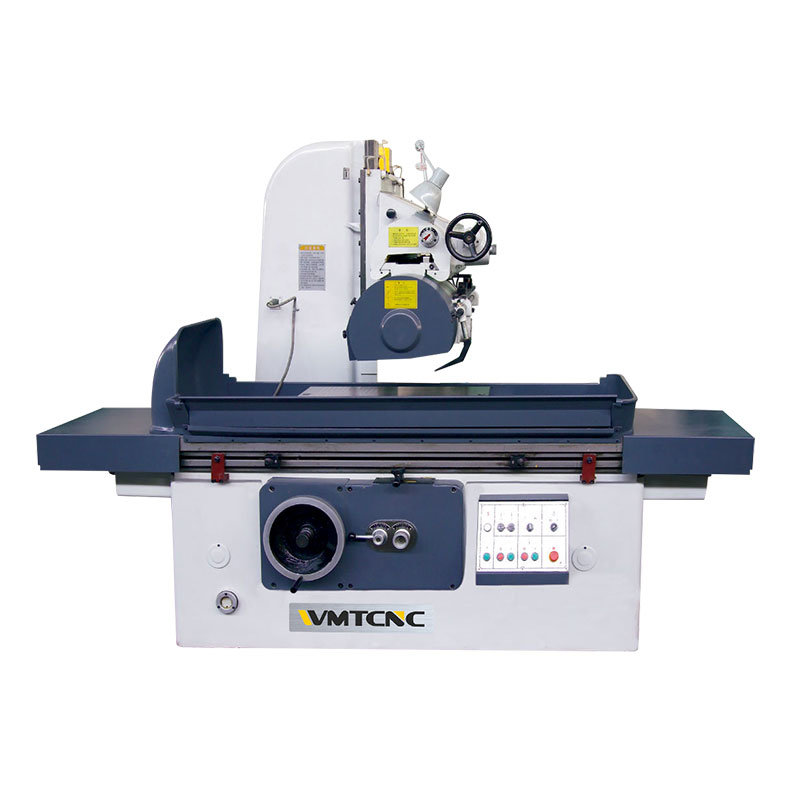

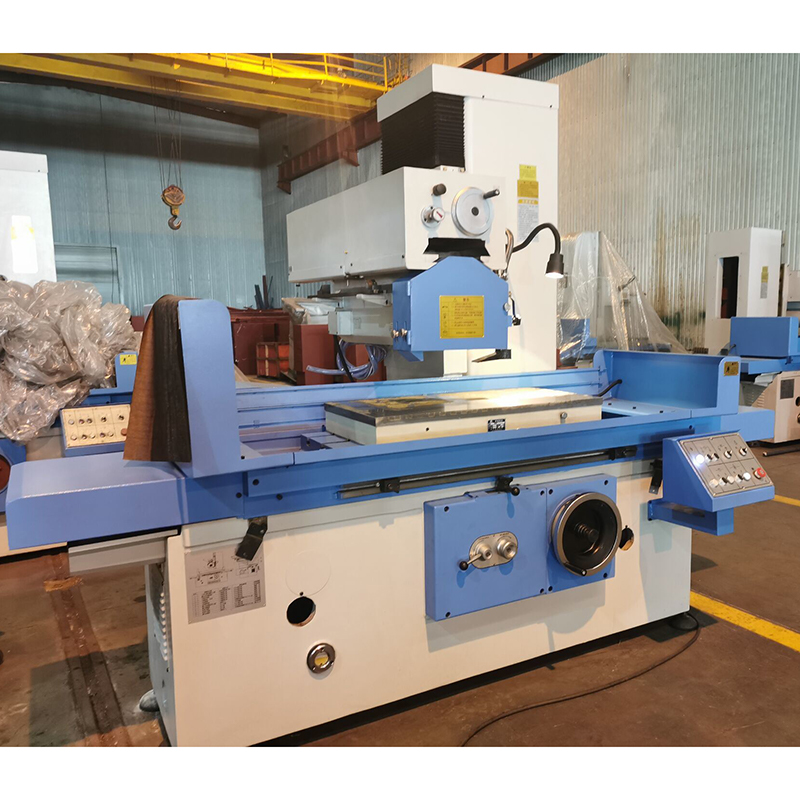

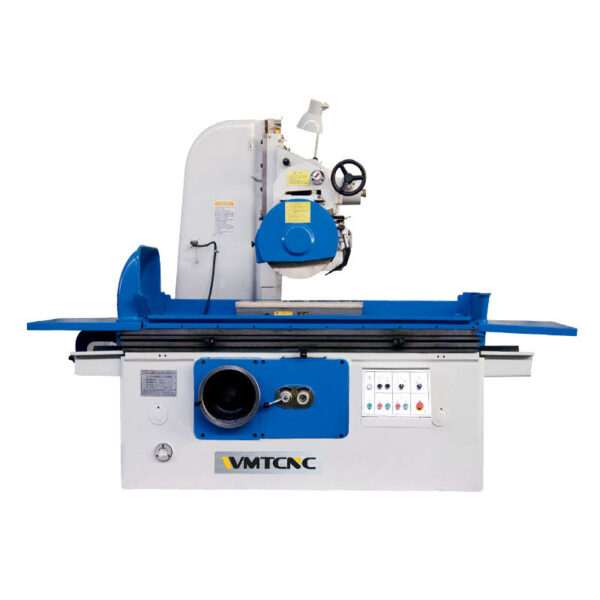

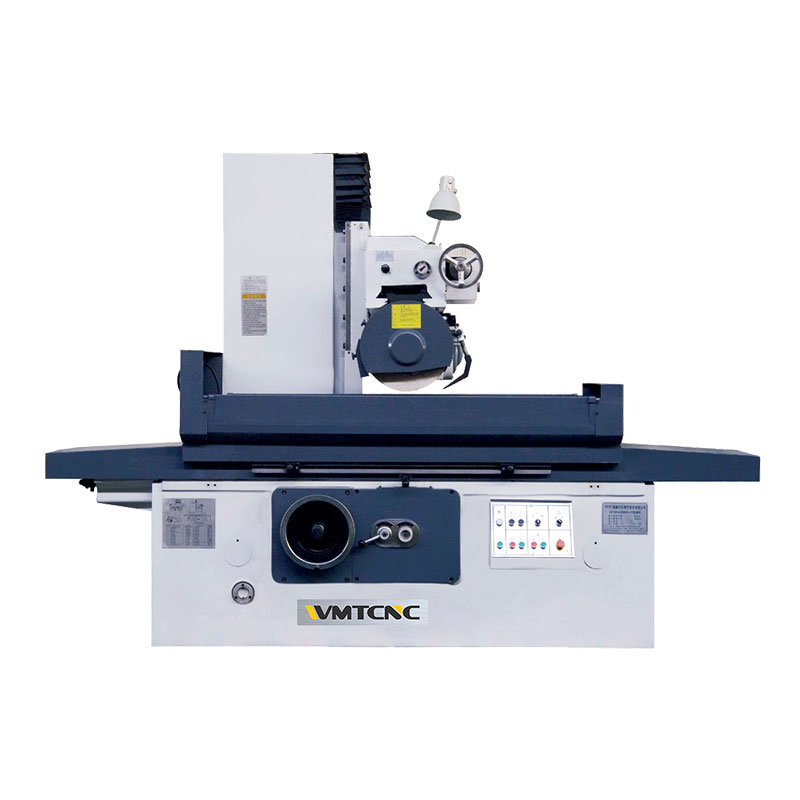

Горизонтальный шлифовальный станок M7163 создан для обеспечения безупречно гладкой и ровной поверхности заготовок. Его абразивный круг с прочным зернистым покрытием аккуратно снимает микрослои материала, выравнивая металл, чугун, керамику и цветные сплавы. Универсальная конструкция M7163 позволяет легко интегрировать оборудование в производственные линии любого масштаба, обеспечивая стабильность работы даже при длительных циклах обработки. Благодаря продуманной системе управления оператор получает точный контроль над подачей и скоростью, что исключает вибрации и дефекты на поверхности.
M7163 широко используется в машиностроении, автомобильной и авиационной промышленности, при изготовлении оснастки и штампов, а также в производстве магнитных и формообразующих деталей. Простота настройки и быстрота переналадки сокращают время простоя, а эргономичный доступ к ключевым узлам упрощает техническое обслуживание. Надёжные защитные ограждения и автоматические системы аварийной остановки гарантируют безопасность оператора. Этот станок становится оптимальным выбором для предприятий, ориентированных на высокую производительность, минимальные затраты на обслуживание и превосходное качество поверхностной обработки.
Технические характеристики плоскошлифовального станка M7163
| Спецификация | M7163x12/16/20 | |
|---|---|---|
| Размер рабочего стола (Д×Ш×В) | 1250/1600/2200×630×600 мм | |
| Макс. продольное перемещение рабочего стола | 1350 мм | |
| Макс. расстояние от оси шпинделя до поверхности рабочего стола | 800 мм | |
| Макс. поперечное перемещение шлифовальной головки | 680 мм | |
| Вертикальное перемещение шлифовальной головки |
На градуировку | 0.01 мм |
| На оборот | 1 мм | |
| Быстрый подъем | Мощность | 0.37 кВт |
| Скорость | 1440 об/мин | |
| Шлифовальный круг (OD×W×ID) размер | Φ400×40×127 мм | |
| Скорость шлифовального круга | 1440 об/мин | |
| Общая мощность двигателя | 12 кВт | |
| Мощность двигателя шпинделя | 7.5 кВт | |
| Мощность двигателя масляного насоса | 4 кВт | |
| Параллельность поверхности детали VWork к уровню основания | 0.008 мм | |
| Шероховатость поверхности | Ra 0.63 μm | |
| Размер упаковки (Д×Ш×В) | 3800×1950×2480 мм | |
| Нетто/Брутто | 5800/6500 кг | |
Основные характеристики
- Мы используем специальный тип подшипника скольжения на конце шпинделя. (Внешний — конический, внутренний — цилиндрический). Такая конструкция служит долго.
- Мы используем конструкцию двигателя встроенного типа. Эта конструкция компактна и отличается превосходной жесткостью.
- Продольное перемещение рабочего стола и поперечное перемещение шлифовальной головки поддерживаются гидравлической системой. Они бесступенчатые и имеют переменную скорость.
