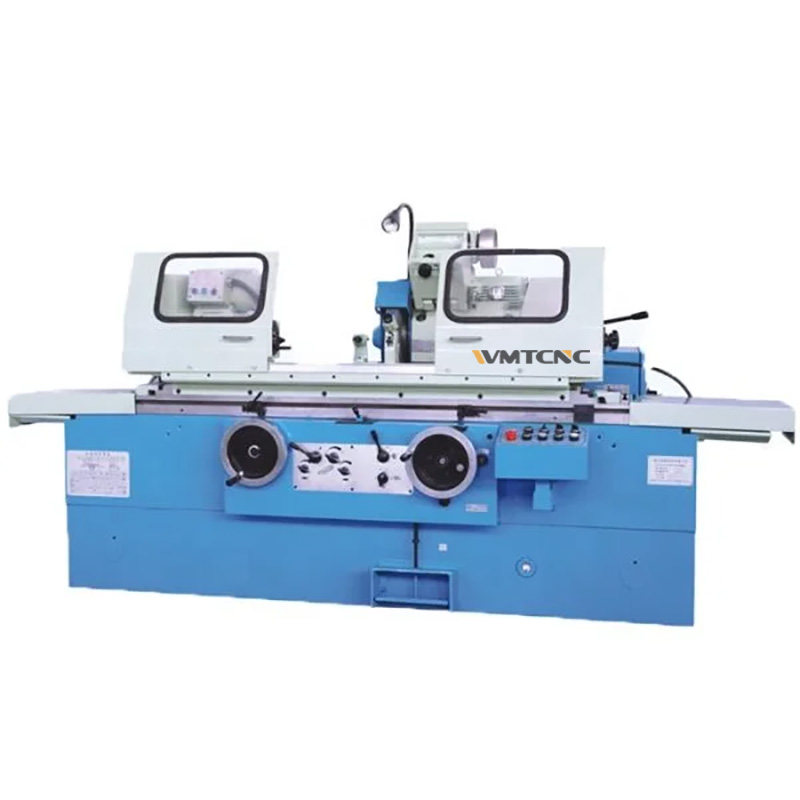

Профессиональный шлифовальный станок MA1320H объединяет лучшие качества моделей M130H и M1420H, созданных с применением передовой технологии волочения. Эта инновационная конструкция обеспечивает исключительную жёсткость и высокую точность резания при интенсивной эксплуатации. Благодаря оптимизированному механическому дизайну и надёжным узлам MA1320H демонстрирует впечатляющую эффективность съёма материала и стабильность геометрии заготовок.
Универсальность станка позволяет обрабатывать как цилиндрические, так и конические поверхности с безупречной чистотой и однородностью шлифовального слоя. Эргономичный доступ к органам управления и простота настройки делают MA1320H удобным и надёжным решением для современных производств, стремящихся к высоким показателям производительности и качества изделий.
Технические характеристики круглошлифовального станка MA1320H
| Описание | единица измерения | MA1320Hx500/750 |
| Внешний диаметр шлифования (наружный диаметр) с люнетом, мин./макс. | мм | 8/60 |
| Внешний диаметр шлифования (наружный диаметр) без люнета, мин./макс. | мм | 8/200 |
| Максимальный рабочий вес | кг | 80 |
| Максимальная длина шлифования (наружный диаметр) | мм | 500/750 |
| Высота центров | мм | 135 |
| Расстояние между центрами | мм | 500/750 |
| Размеры круга (наружный диаметр x ширина x внутренний диаметр) | мм |
Max. Φ400×50×Φ203
Min. Φ300×50×Φ203
|
| Окружная скорость шлифовальной насадки | м/с | 35 |
| Частота вращения шпинделя шлифовальной головки | об/мин | 1670 |
| Быстрая подача и отвод шлифовальной головки | мм | 50 |
| Общая мощность двигателя | кВт | 5.43 |
| Габаритные размеры (Д x Ш x В) | мм |
2500×1800×1650
3000×1800×1650
|
| Вес станка | кг | 3040 / 3540 |
Основные характеристики
- Заготовка станка, цилиндрический шлифовальный круг, внутренний круг шлифовального круга, масляный насос и насос охлаждения приводятся в действие независимым электродвигателем.
- Продольное перемещение стола станка осуществляется посредством гидравлической бесступенчатой трансмиссии, а также ручного привода. Смазка стола осуществляется посредством компенсированного отверстия для разгрузки.
- Точная регулировка поперечной подачи рамы шлифовального круга осуществляется гидравлическим приводом и обеспечивает быстрый и автоматический цикл. Для достижения заданной толщины предусмотрены два маховика подачи.
- Диаметр главного вала стойки шлифовального круга, мощность двигателя увеличены, температура масляной ванны стойки не повышается, что обеспечивает высокую скорость шлифования.
