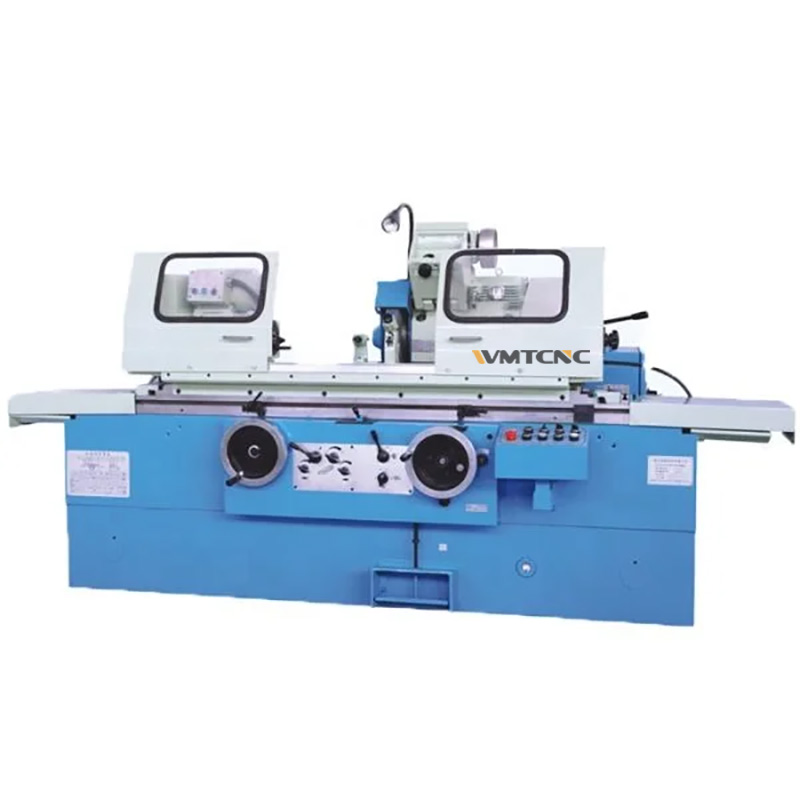

Профессиональный шлифовальный станок MA1420H объединяет передовые идеи моделей M130H и M1420H, созданных с применением технологии волочения. Эта инновационная конструкция обеспечивает исключительную жёсткость станины и высокую точность резания при интенсивной эксплуатации. Благодаря оптимизированной механике и надёжным узлам MA1420H демонстрирует впечатляющую эффективность съёма материала и стабильность геометрии обработанных деталей.
Универсальность станка позволяет шлифовать как цилиндрические, так и конические поверхности с неизменно ровным и чистым слоем. Эргономичный доступ к органам управления и простота настройки делают MA1420H удобным и надёжным решением для современных производственных участков, стремящихся к максимальной производительности и бесперебойному качеству продукции.
Технические характеристики круглошлифовального станка MA1420H
| Описание | единица измерения | MA1420Hx500/750 |
|---|---|---|
| Внешний диаметр шлифования (наружный) с люнетом, мин./макс. | мм | 8/60 |
| Внешний диаметр шлифования (наружный) без люнета, мин./макс. | мм | 8/200 |
| Максимальный вес заготовки | кг | 80 |
| Максимальная длина шлифования (наружный) | мм | 500/750 |
| Высота центров | мм | 135 |
| Расстояние между центрами | мм | 500/750 |
| Размеры круга (наружный x ширина x внутренний) | мм | Max. Φ400×50×Φ203 Min. Φ280×50×Φ203 |
| Окружная скорость шлифовальной насадки | м/с | 35 |
| Частота вращения шпинделя шлифовальной головки | об/мин | 1670 |
| Быстрая подача и отвод шлифовальной головки | мм | 50 |
| Общая мощность двигателя | кВт | 6.52 |
| Габаритные размеры (Д x Ш x В) | мм | 2500×1800×1650 3000×1800×1650 |
| Вес станка | кг | 3200 / 3700 |
Основные характеристики
- Заготовка станка, цилиндрический шлифовальный круг, внутренний круг шлифовального круга, масляный насос и насос охлаждения приводятся в действие независимым электродвигателем.
- Продольное перемещение стола станка осуществляется посредством гидравлической бесступенчатой трансмиссии, а также ручного привода. Смазка стола осуществляется посредством компенсированного отверстия для разгрузки.
- Точная регулировка поперечной подачи рамы шлифовального круга осуществляется гидравлическим приводом и обеспечивает быстрый и автоматический цикл. Для достижения заданной толщины предусмотрены два маховика подачи.
- Диаметр главного вала стойки шлифовального круга, мощность двигателя увеличены, температура масляной ванны стойки не повышается, что обеспечивает высокую скорость шлифования.
