Description

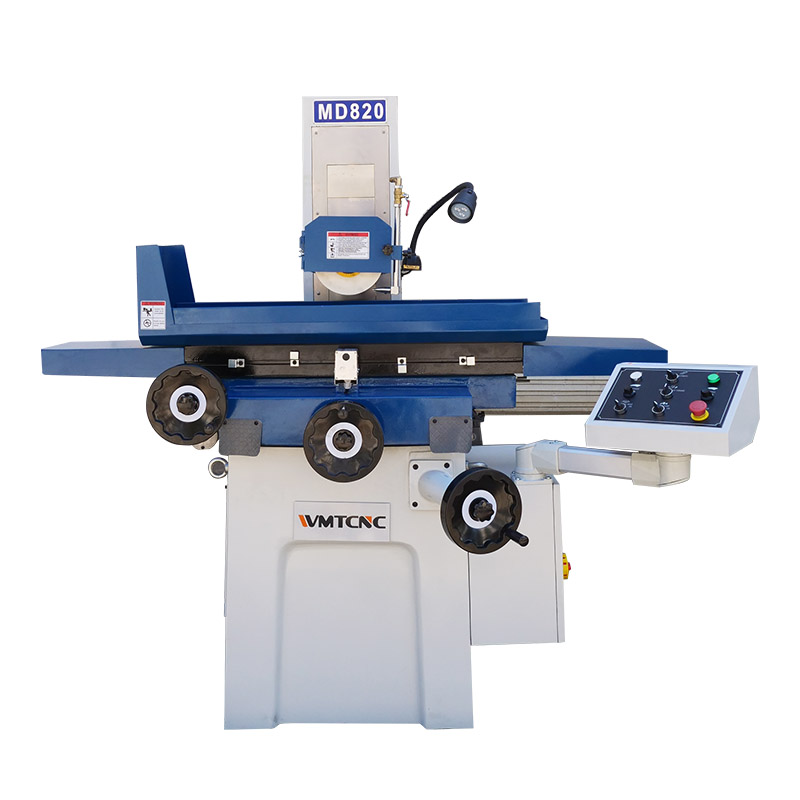

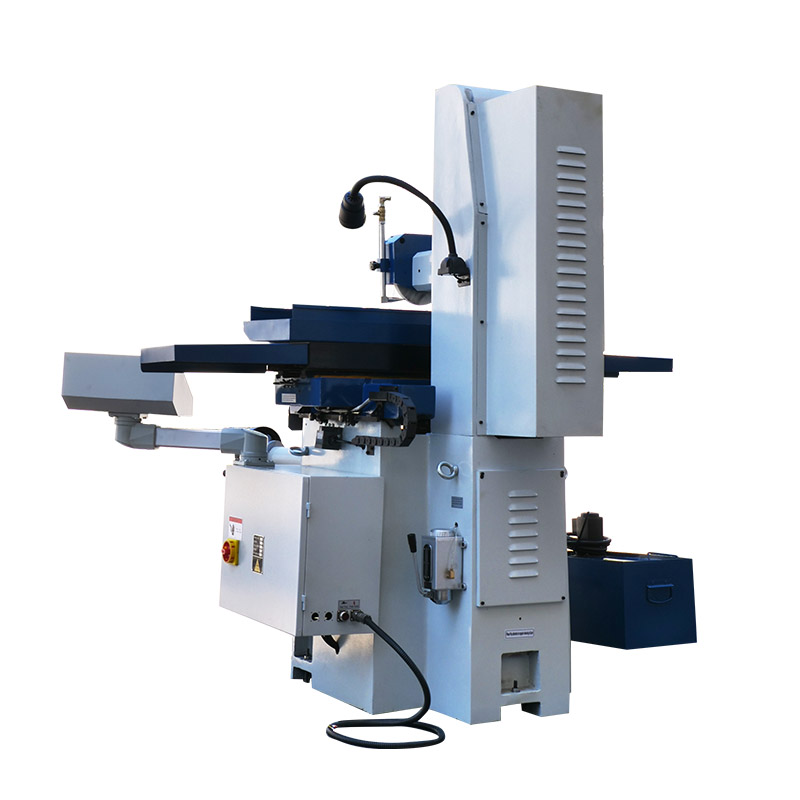

Гидравлический шлифовальный станок MD820 разработан для максимальной универсальности и надёжности в любых условиях металлообработки. Он отлично зарекомендовал себя в серийном производстве автозапчастей, специализированных приспособлений, изделиях из магнитной стали и компонентах пресс‑форм. Благодаря усиленной гидросистеме MD820 гарантирует стабильный равномерный контакт шлифовального круга с заготовкой из шлифовальной стали, чугуна, керамики или цветных металлов, что обеспечивает высокое качество поверхности и точность размеров.

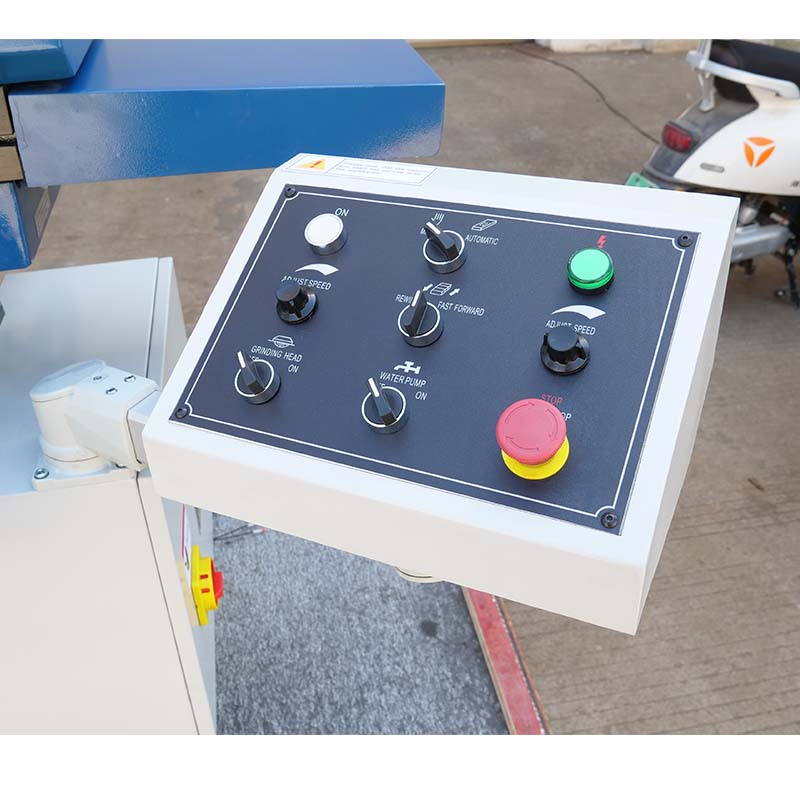

Конструкция станка спроектирована с учётом длительной эксплуатации: герметичные гидромоторы и усиленные направляющие минимизируют износ и требуют минимального обслуживания. Эргономичная компоновка элементов управления обеспечивает комфорт оператора, а возможность быстрой переналадки позволяет MD820 легко адаптироваться к производственным задачам — от мелкосерийного выпуска до массовых партий.
Спецификация плоскошлифовального станка MD820
| Технические характеристики | MD820 | |
| Макс. размер шлифуемой детали (Д×Ш×В) | 450×200 mm | |
| Максимальный ход стола (Д×Ш) | 470×220 mm | |
| Максимальная площадь обработки стола (Д×Ш) | 470×220 mm | |
| Количество Т-образных пазов | 1×14 mm×n | |
| Расстояние от поверхности стола до центра шпинделя | 430 mm | |
| Размер шлифовального круга (диаметр×ширина×отверстие) | 200×20×31.75 mm | |
| Скорости вращения шпинделя | 2800 rpm | |
| Продольная скорость вращения стола (влево и вправо) (бесступенчатая) | 3–23 m/min | |
| Горизонтальное положение стола (до и после) – количество корма | Непрерывный (с переменной скоростью) | 150 mm/min |
| Прерывистый (бесступенчатый) | 0–5 mm/time | |

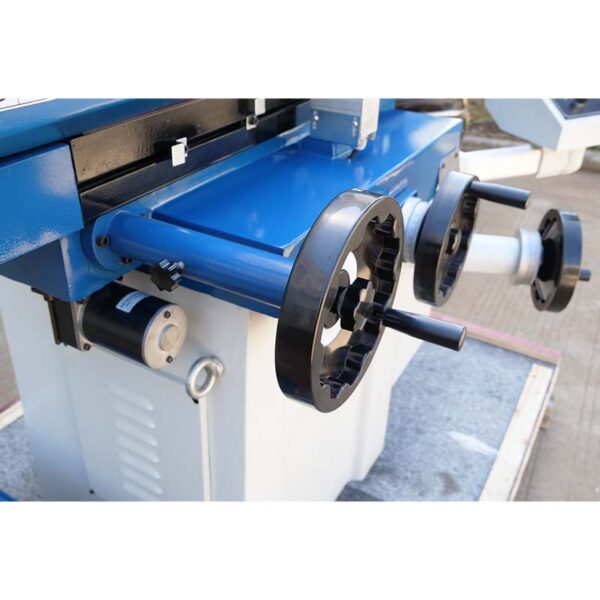

| Вращение маховика | 2.5 mm | |
| Вращение маховика на каждой сетке | 0.02 mm | |
| Вертикальное положение (вверх и вниз) – подача подающего колеса | Вращение маховика | 1.25 mm |
| Вращение маховика на каждой сетке | 0.01 mm | |
| Общая входная мощность | 150 W | |
| Скорость подачи по оси X | 0–225 /min | |
| Размер подачи по оси X | 280×130×120 mm | |
| Скорость подачи по оси Y | 0–120 /min | |
| Размер подачи по оси Y | 280×130×120 mm | |
| Двигатель шпинделя | 1.5 kW | |
| Двигатель охлаждения | 0.04 kW | |
| Параллельность обработанной поверхности основания | 300/0.005 mm | |
| Шероховатость поверхности | Ra 0.32 μm | |
| Нетто | 800 kg | |
| Брутто | 890 kg | |
| Размер упаковки (Д×Ш×В) | 1140×1410×1900 mm | |
Основные характеристики
- Основанный на базе ручного плоскошлифовального станка, он превращает продольно- и вертикально-шлифовальный станок в полностью автоматизированный.
- Двунаправленная фрикционная электронная муфта, простая и надежная конструкция, реверс муфты не оказывает никакого воздействия, бесшумна, безопасна в переключении 5000000 раз; электронное управление с электронным переключением частоты, срок службы в 10 раз больше, чем у релейного управления, простота в эксплуатации, чувствительность, бесступенчатое регулирование; большой выходной крутящий момент, низкий уровень шума, безопасность и надежность.

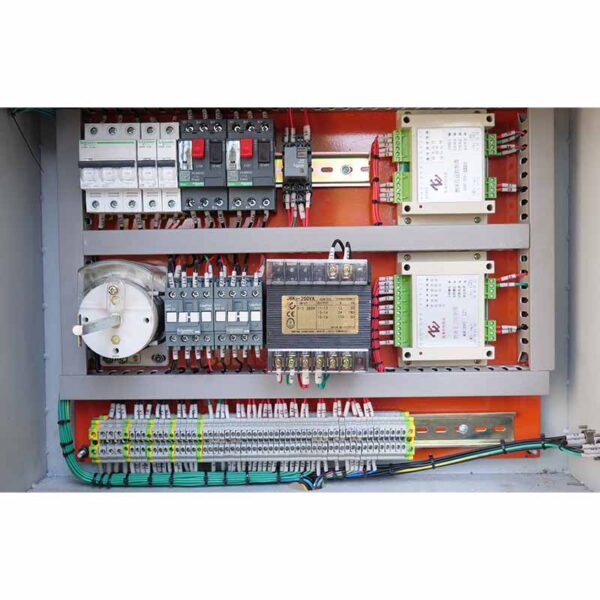

- Блок питания оснащен рядом механических и электрических защитных функций, обеспечивающих безопасное напряжение, энергосбережение, энергопотребление в классе (рассчитанном на 8 часов) всего 0,6.
