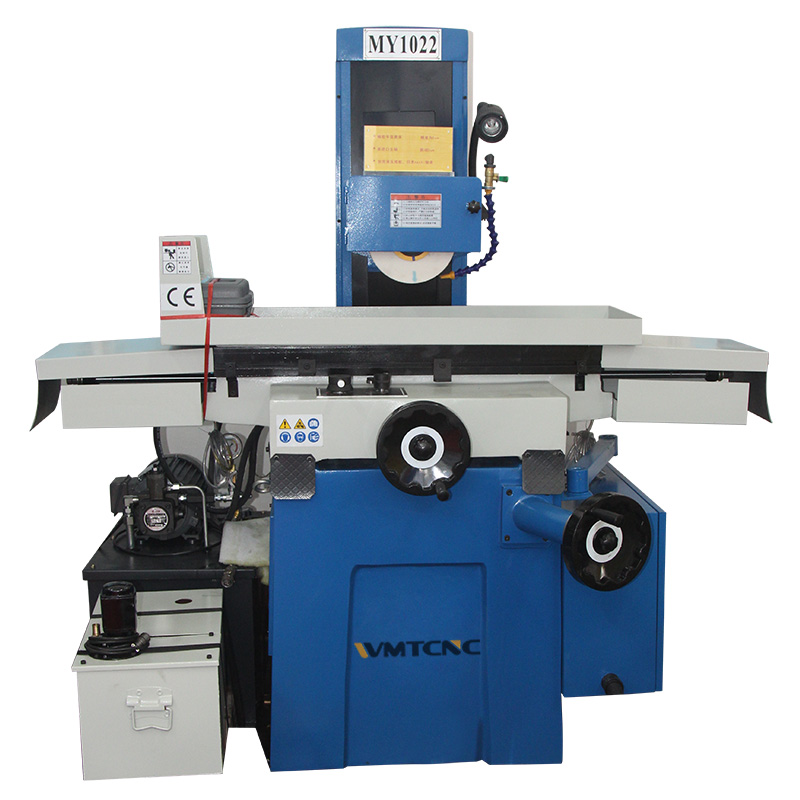

Плоскошлифовальный станок MY1022 — универсальное решение для получения идеально гладких плоских поверхностей. Во время работы на вращающийся круг, покрытый абразивными частицами, равномерно снимается тонкий слой материала, превращая неровные заготовки в ровные и зеркально гладкие детали.MY1022 незаменим на любых производствах: от мелкосерийного изготовления точных компонентов до крупных цехов, где требуется высокая стабильность обработки.
Простая и надёжная конструкция обеспечивают длительный срок службы без лишних простоев, а удобная система управления позволяет быстро настроить параметры шлифования под любые материалы — от металлических сплавов до неметаллических заготовок.Выбирая MY1022, вы получаете оборудование, которое гарантирует равномерность обработки, минимальный износ круга и превосходное качество поверхности готовых изделий.
Спецификация плоскошлифовального станка MY1022
| Технические характеристики | MY1022 | |
|---|---|---|
| Размер рабочего стола | 520×250 мм | |
| Максимальный ход стола | 520×250 мм | |
| Максимальная площадь обработки стола | 540×250 мм | |
| Т‑образный паз (ширина) | 1×14 мм | |
| Расстояние от стола до центра шпинделя | 450 мм | |
| Размер вала (диаметр, ширина, отверстие) | 200×20×31.75 мм | |
| Скорость вращения шпинделя | 2850 об/мин | |
| Продольная скорость вращения стола (влево/вправо) | 3–20 м/мин | |
| Постоянная скорость поперечного стола | 150 мм/мин | |
| Прерывистая скорость поперечного стола | 0–5 мм/мин | |

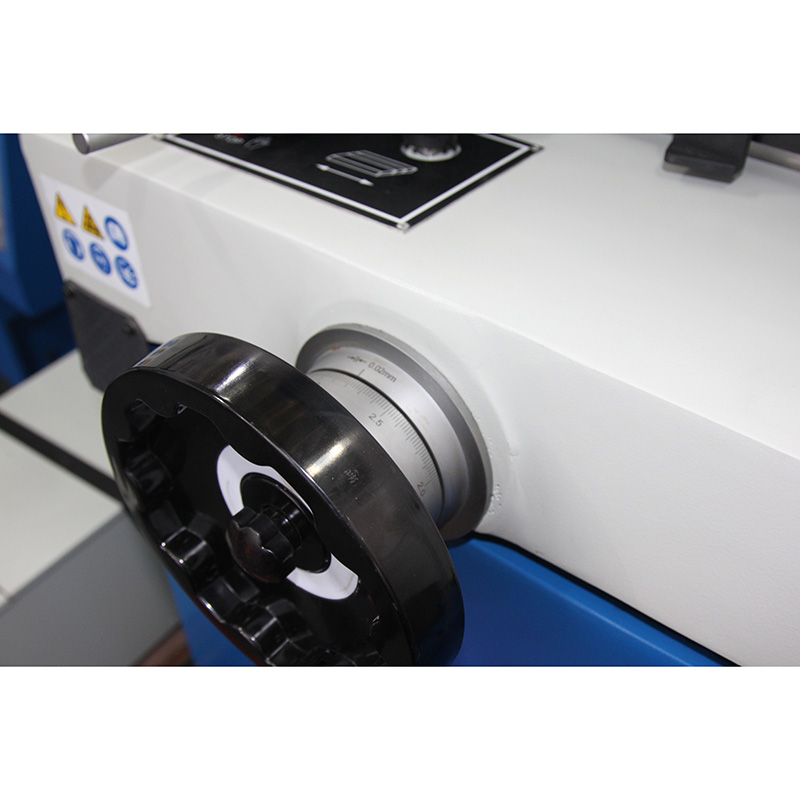

| Ход поперечного маховика за оборот | 4 мм | |
| Ход поперечного маховика на шаг | 0.02 мм | |
| Ход вертикального маховика за оборот | 2 мм | |
| Ход вертикального маховика на шаг | 0.01 мм | |
| Двигатель шпинделя | 1.5 кВт | |
| Двигатель охлаждения | 0.4 кВт | |
| Гидродвигатель | 1.5 кВт | |
| Рабочее давление | 3 МПа | |
| Емкость масляного бака | 80 л | |
| Максимальная пропускная способность | 18 л/мин | |
| Параллельность основания | 300/0.004 мм | |
| Шероховатость поверхности | Ra 0.32 мкм | |
| Чистый вес | 1400 кг | |
| Брутто | 1500 кг | |
| Габариты станка | 1750×1350×1960 мм | |
Основные характеристики
- Гидравлическое продольное перемещение стола.
- Качественное литье и прецизионные шарикоподшипники в качестве опоры шпинделя.

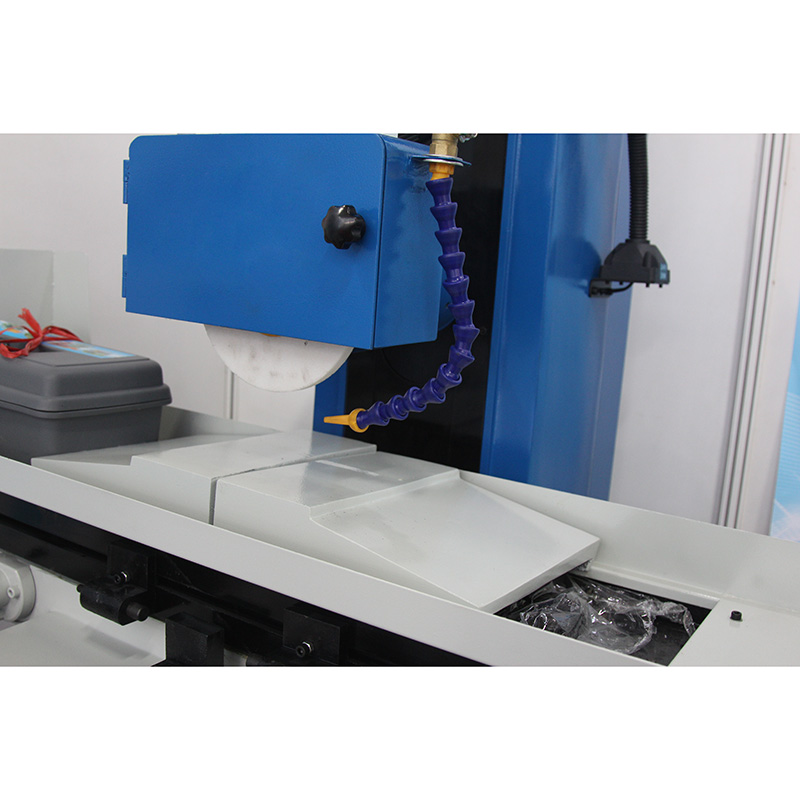

- Система подачи СОЖ с соплом и регулирующим клапаном.
- Чугунный корпус и станина станка обеспечивают максимальную жесткость и плавность работы.
