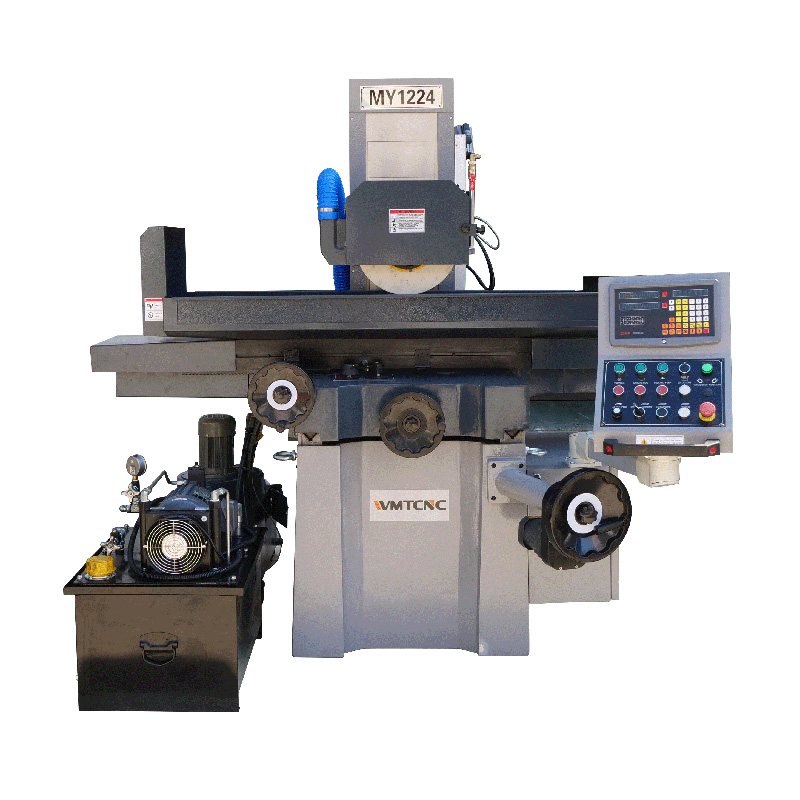

Гидравлический плоскошлифовальный станок MY1224 — это надёжное решение для получения идеально ровных и гладких плоских поверхностей. Во время работы вращающийся абразивный круг с крупным зерном аккуратно снимает микронные слои материала, превращая неровные заготовки из металлов или неметаллов в блестящие гладкие детали.
MY1224 сочетает в себе прочную гидросистему и продуманную конструкцию, что гарантирует стабильность обработки даже при высоких нагрузках. Эргономичный контроль и простота обслуживания позволяют быстро перенастроить оборудование под любые производственные задачи. Этот станок отлично подходит как для мелкосерийного изготовления точных компонентов, так и для массовой обработки деталей в цехах с высокими требованиями к качеству поверхности.
Спецификация плоскошлифовального станка MY1224
| Технические характеристики | MY1224 | |
|---|---|---|
| Размер рабочего стола | 600×300 мм | |
| Максимальный ход стола | 640×320 мм | |
| Максимальная площадь обработки стола | 640×320 мм | |
| Т‑образный паз (ширина) | 1×14 мм | |
| Расстояние от стола до центра шпинделя | 490 мм | |
| Размер вала (диаметр×ширина×отверстие) | 300×30×75 мм | |
| Скорость вращения шпинделя | 1 440 об/мин | |
| Продольная скорость стола (влево/вправо) | 3–20 мм/мин | |
| Постоянная скорость вращения поперечного стола | 150 мм/мин | |
| Прерывистая скорость вращения поперечного стола | 0–5 мм/мин | |

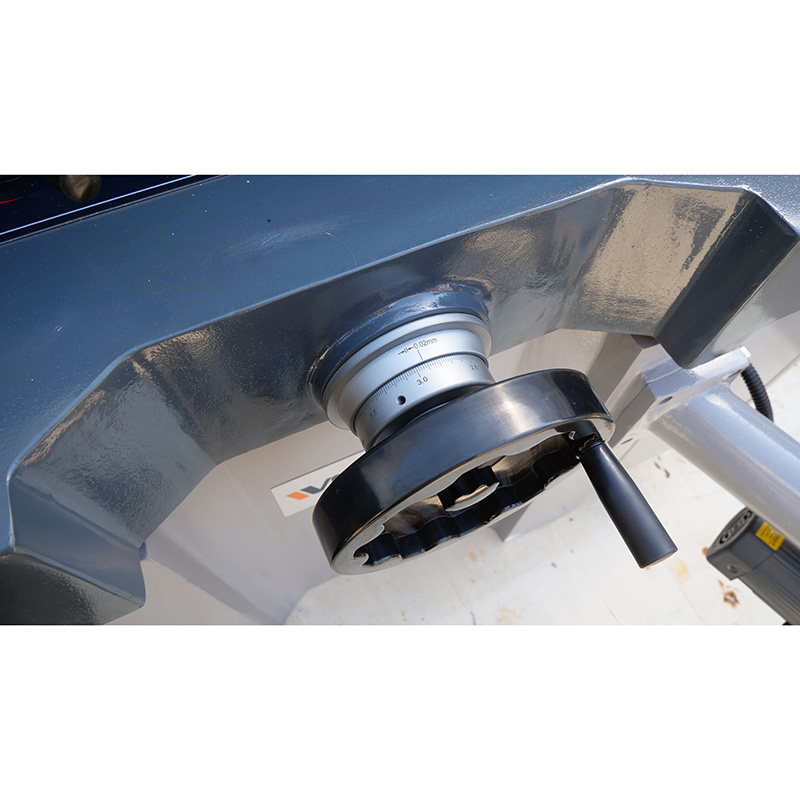

| Ход поперечного маховика стола за оборот | 4 мм | |
| Ход поперечного маховика стола на шаг | 0,02 мм | |
| Ход вертикального маховика стола за оборот | 2 мм | |
| Ход вертикального маховика стола на шаг | 0,01 мм | |
| Двигатель шпинделя | 4 кВт | |
| Двигатель охлаждения | 0,4 кВт | |
| Гидродвигатель | 1,5 кВт | |
| Рабочее давление | 3 МПа | |
| Емкость масляного бака | 80 л | |
| Максимальная пропускная способность | 18 л/мин | |
| Параллельность механической поверхности основания | 300/0,004 мм | |
| Шероховатость поверхности | Ra 0,32 мкм | |
| N.W | 1 500 кг | |
| G.W | 1 650 кг | |
| Размер станка | 1 960×1 630×1 870 мм | |
Основные характеристики
- Гидравлическое продольное перемещение стола.
- Качественное литье и прецизионные шарикоподшипники в качестве опоры шпинделя.
- Система подачи СОЖ с соплом и регулирующим клапаном.
- Чугунный корпус и станина станка обеспечивают максимальную жесткость и плавность работы.
