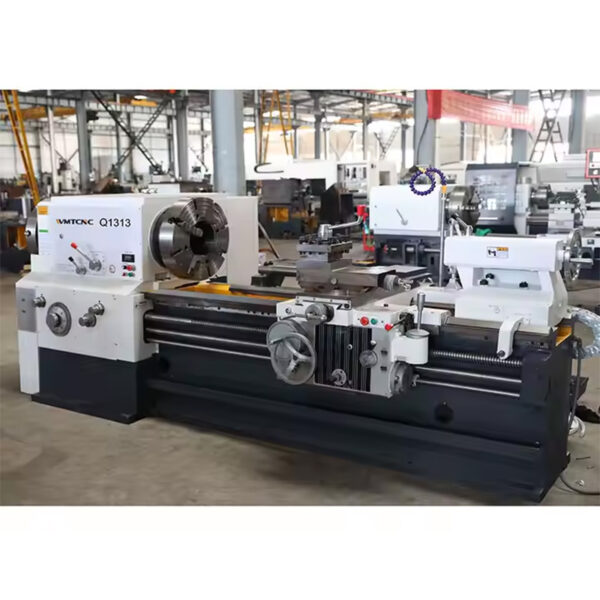

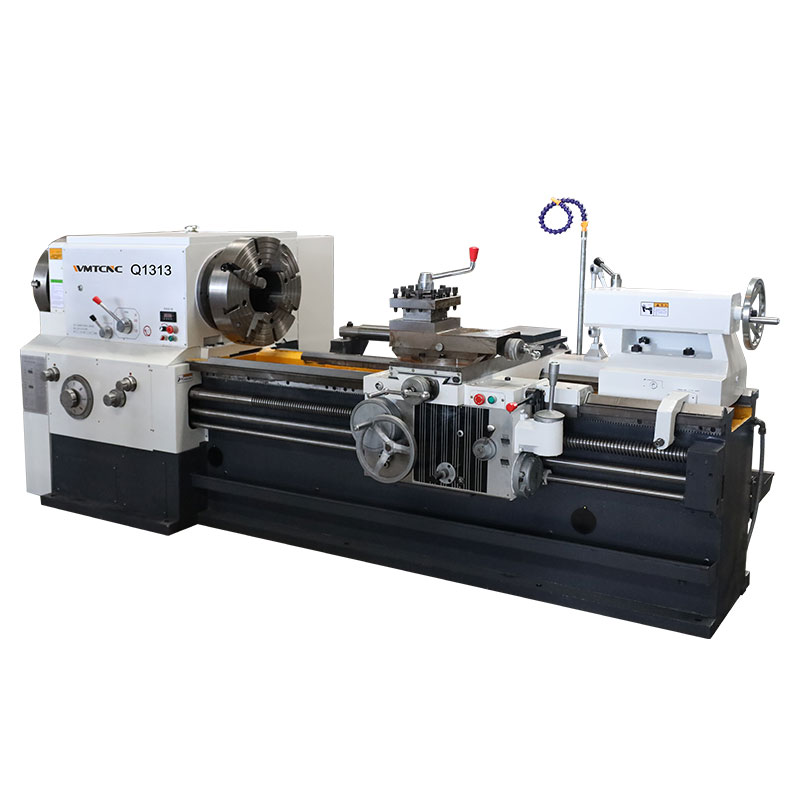

Q1313 — это специализированный токарный станок для нарезки трубной резьбы, обладающий широкой функциональностью и высокой надежностью.Он предназначен для обработки как наружной, так и внутренней резьбы, включая метрическую и дюймовую. Помимо основной задачи — нарезки резьбы — Q1313 выполняет все стандартные операции, характерные для универсальных токарных станков: обработку торцевых поверхностей, расточку отверстий и работу с различными типами заготовок, включая валы и диски.
Конструкция станка предусматривает наличие направляющего устройства для конусной резьбы, что расширяет его возможности и делает его особенно полезным при производстве нестандартных изделий. Простота управления, устойчивость конструкции и продуманная эргономика делают Q1313 практичным решением для предприятий, где важна точная и стабильная обработка трубных элементов. Это оборудование подойдет как для серийного производства, так и для единичных заказов, обеспечивая качество и эффективность в работе.
Технические характеристики трубонарезного станка Q1313
| Технические характеристики | Q1313 |
| Мощность | |
| Размер патрона | 3-jaw chuck (380) |
| Макс. диаметр поворота над станиной | 630mm |
| Макс. диаметр поворота над салазками | 340mm |
| Макс. длина заготовки | 1500mm |
| Ширина станины | 550mm |
| Шпиндель | |
| Отверстие шпинделя | 135mm |
| Мощность двигателя шпинделя | 11kw |
| Скорость вращения шпинделя | VF 2steps (40–800) r/min |
| Ось | |
| Подача по оси Z / диапазон | 32 / 0.095–1.4 mm/r |
| Подача по оси X / диапазон | 32 / 0.042–0.7 |
| Скорость быстрого перемещения каретки | 3740 mm/min |
| Скорость быстрого перемещения поперечного суппорта | 1870 mm/min |
| Метрическая резьба / диапазон | 22 / 1–15 mm |
| Дюймовая резьба / диапазон | 26 / 14–1 TPI |
| Перемещение поперечного суппорта | 330mm |
| Макс. перемещение револьверной головки | 200mm |
| Задняя бабка | |
| Диаметр пиноли задней бабки | 100mm |
| Ход пиноли задней бабки | 250mm |
| Конус пиноли задней бабки | MT5 |
| Размеры станка | |
| Габаритные размеры (Д×Ш×В) | 3700×1710×1480 mm |
| Вес станка | 4.3t |
Основные характеристики
- Большой диаметр шпинделя и двойной патрон позволяют зажимать и обрабатывать трубы большого диаметра.
- Встроенная станина станка изготовлена из высокопрочного железа для высокой жесткости и точности.
- Направляющие, закаленные ультразвуком, достаточно твердые, чтобы обеспечить хорошую износостойкость.

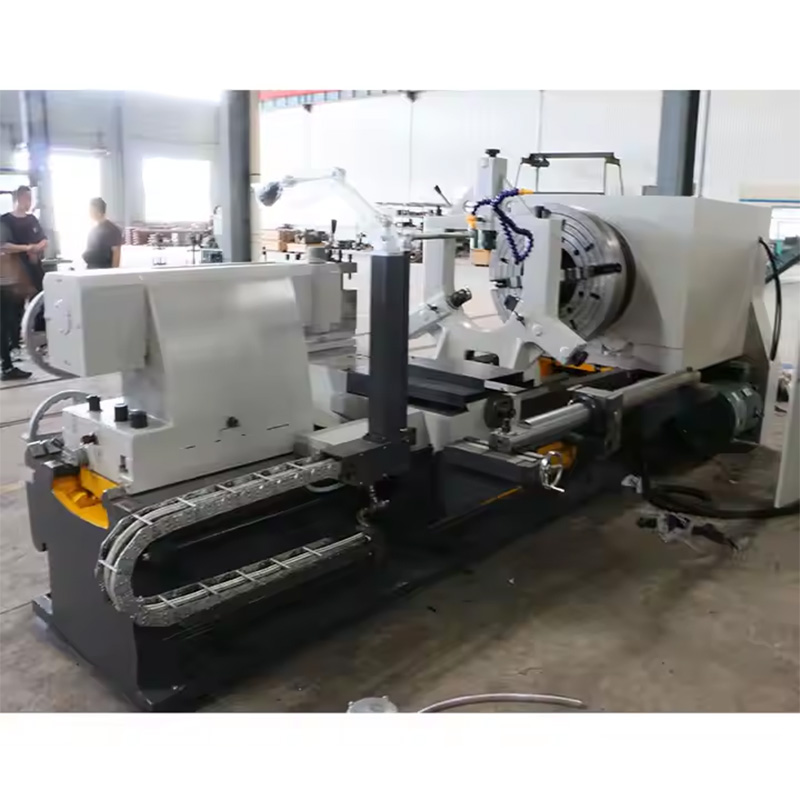

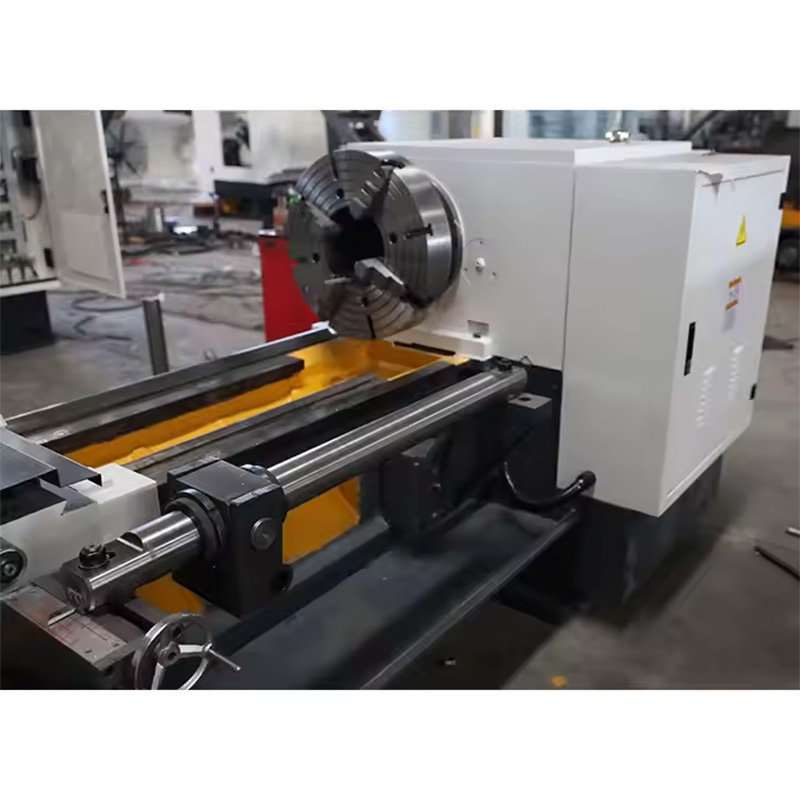

- Оборудованный устройством конической направляющей планки, станок может обрабатывать коническую резьбу.
