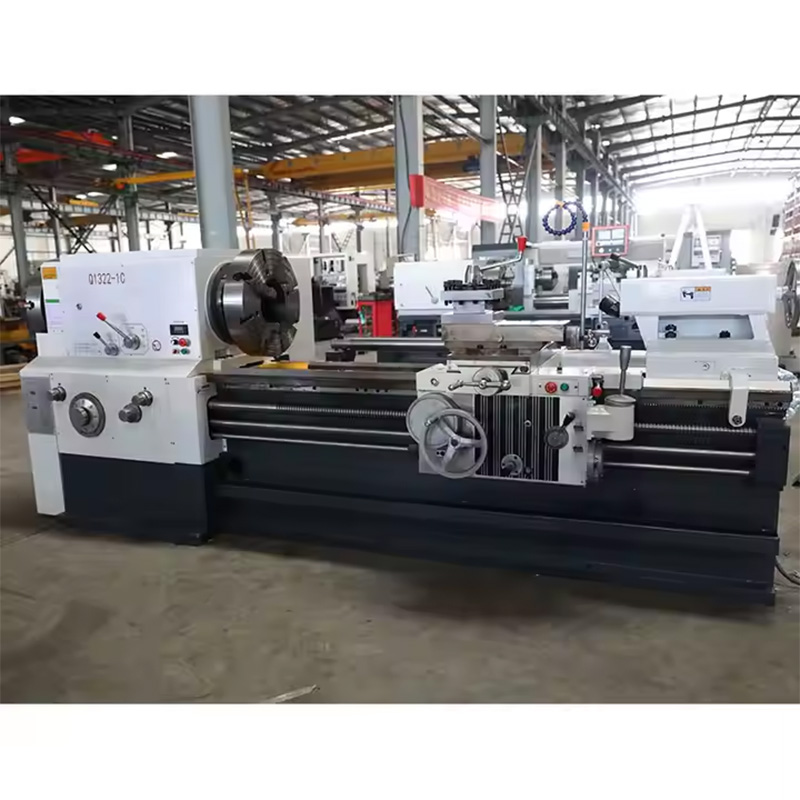

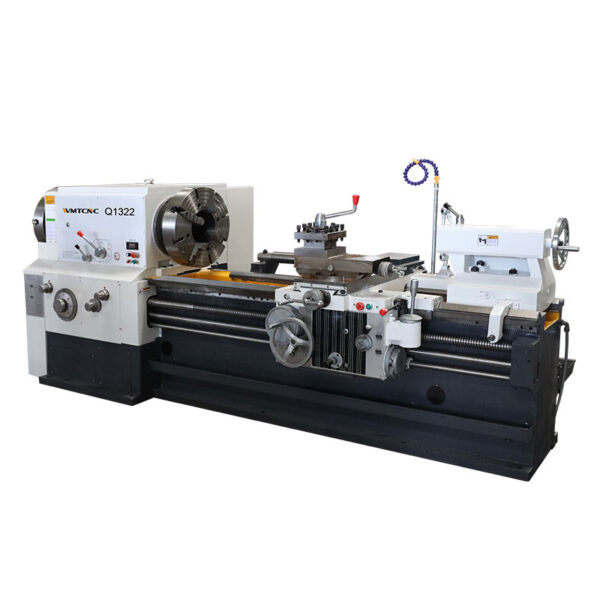

Q1322 — это токарный станок для трубной резьбы, разработанный для применения в тяжёлых производственных условиях.Он широко используется в нефтяной промышленности, угледобыче, добыче минеральных ресурсов, химической отрасли и геологоразведке. Благодаря своей надёжности и функциональности, Q1322 стал эффективным решением для обработки и ремонта бурильных труб, штанг, соединительных муфт и других элементов, применяемых в буровых и трубопроводных системах.
Станок обеспечивает стабильную и точную работу при интенсивной нагрузке и подходит для предприятий, где важны высокая производительность и долговечность оборудования. Прочная конструкция, простота эксплуатации и универсальность делают Q1322 востребованным в отраслях, связанных с добычей и обслуживанием природных ресурсов. Это надёжное оборудование, способное справляться с широким спектром задач в самых различных условиях эксплуатации.
Технические характеристики трубонарезного станка Q1322
| Технические характеристики | Q1322 |
| Мощность | |
| Размер патрона | 4-jaw chuck (520) |
| Макс. диаметр поворота над станиной | 630mm |
| Макс. диаметр поворота над салазками | 340mm |
| Макс. длина заготовки | 1500mm |
| Ширина станины | 550mm |
| Шпиндель | |
| Отверстие шпинделя | 225mm |
| Мощность двигателя шпинделя | 11kw |
| Скорость вращения шпинделя | VF 2steps (15–350) r/min |
| Ось | |
| Подача по оси Z / диапазон | 32 / 0.095–1.4 mm/r |
| Подача по оси X / диапазон | 32 / 0.042–0.7 |
| Скорость быстрого перемещения каретки | 3740 mm/min |
| Скорость быстрого перемещения поперечного суппорта | 1870 mm/min |
| Метрическая резьба / диапазон | 22 / 1–15 mm |
| Дюймовая резьба / диапазон | 26 / 14–1 TPI |
| Перемещение поперечного суппорта | 330mm |
| Макс. перемещение револьверной головки | 200mm |
| Задняя бабка | |
| Диаметр пиноли задней бабки | 100mm |
| Ход пиноли задней бабки | 250mm |
| Конус пиноли задней бабки | MT5 |
| Размеры станка | |
| Габаритные размеры (Д×Ш×В) | 3700×1710×1480 mm |
| Вес станка | 5t |
Основные характеристики
- Большой диаметр шпинделя и двойной патрон позволяют зажимать и обрабатывать трубы большого диаметра.
- Встроенная станина станка изготовлена из высокопрочного железа для высокой жесткости и точности.
- Ультразвуковые закаленные направляющие достаточно тверды, чтобы обеспечить хорошую износостойкость.
- Оснащенный коническим направляющим устройством, станок может обрабатывать коническую резьбу.
