Description

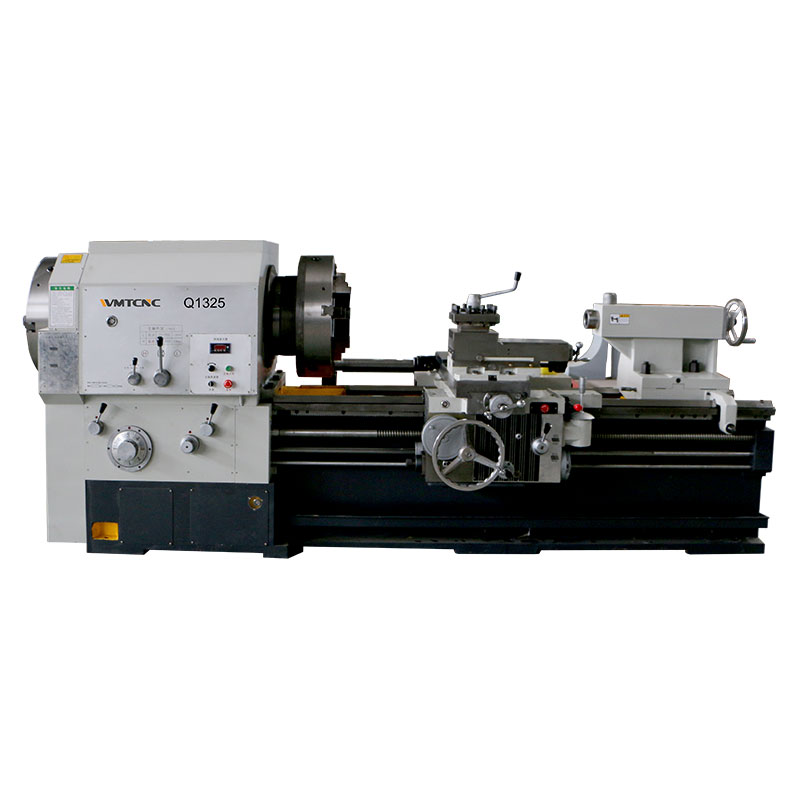

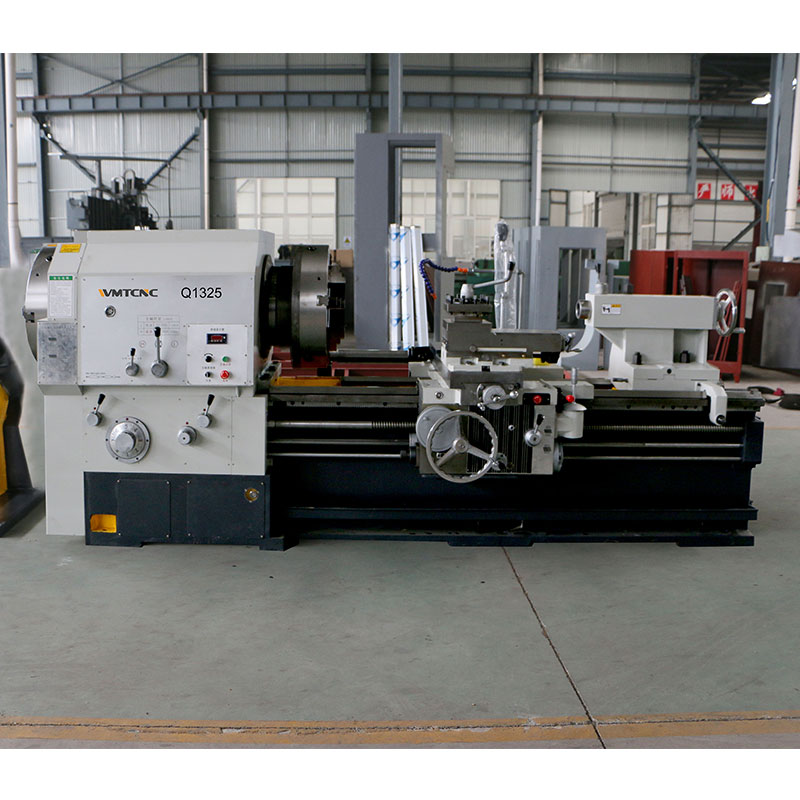

Q1325 — это токарный станок для обработки трубной резьбы, разработанный для использования в тяжёлых промышленных условиях.Он широко применяется в отраслях, связанных с разведкой нефти, добычей угля и полезных ископаемых, химическими трубопроводами и геологоразведкой. Q1325 отличается высокой эффективностью при обработке и ремонте бурильных труб, штанг, резьбовых муфт и других элементов, используемых в буровых и трубопроводных системах.
Благодаря прочной конструкции и функциональности, станок обеспечивает стабильную работу и высокую производительность в условиях интенсивной эксплуатации. Простота управления и надёжность делают Q1325 востребованным как на крупных промышленных предприятиях, так и в ремонтных мастерских, связанных с обслуживанием оборудования в сферах добычи и переработки природных ресурсов. Q1325 — это удобное и универсальное решение для задач, где важны точность, долговечность и эффективность.
Технические характеристики трубонарезного станка Q1325
| Технические характеристики | Q1325 |
| Мощность | |
| Размер патрона | 4-jaw chuck(630) |
| Макс. диаметр поворота над станиной | 800mm |
| Макс. диаметр поворота над салазками | 520mm |
| Макс. длина заготовки | 1500mm |
| Ширина станины | 550mm |
| Шпиндель | |
| Отверстие шпинделя | 255mm |
| Мощность двигателя шпинделя | 11kw |
| Скорость вращения шпинделя | VF 2steps(15-350)r/min |
| Ось | |
| Подача по оси Z/диапазон | 32/0.095-1.4mm/r |
| Подача по оси X/диапазон | 32/0.042-0.7 |
| Скорость быстрого перемещения каретки | 3740mm/min |
| Скорость быстрого перемещения поперечного суппорта | 1870mm/min |
| Метрическая резьба/диапазон | 22/1-15mm |
| Дюймовая резьба/диапазон | 26/14-1T.P.I |
| Перемещение поперечного суппорта | 330mm |
| Макс. перемещение револьверной головки | 200mm |
| Задняя бабка | |
| Диаметр пиноли задней бабки | 100mm |
| Ход пиноли задней бабки | 250mm |
| Конус пиноли задней бабки | MT6 |
| Размеры станка | |
| Габаритные размеры (ДxШxВ) | 3750x1750x1550mm |
| Вес станка | 6t |
Основные характеристики

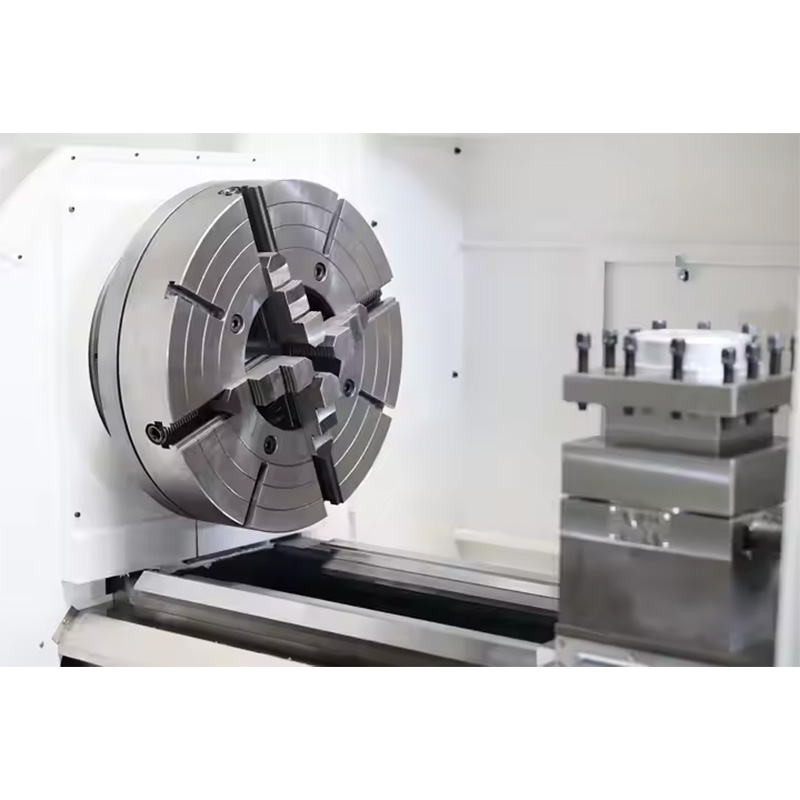

- Большой диаметр шпинделя и двойной патрон позволяют зажимать и обрабатывать трубы большого диаметра.
- Встроенная станина станка изготовлена из высокопрочного железа для высокой жесткости и точности.
- Ультразвуковые закаленные направляющие достаточно тверды, чтобы обеспечить хорошую износостойкость.
- Оснащенный коническим направляющим устройством, станок может обрабатывать коническую резьбу.
