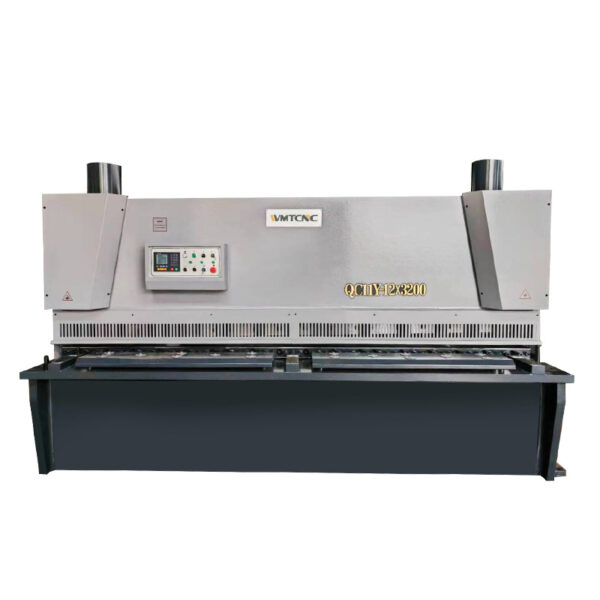

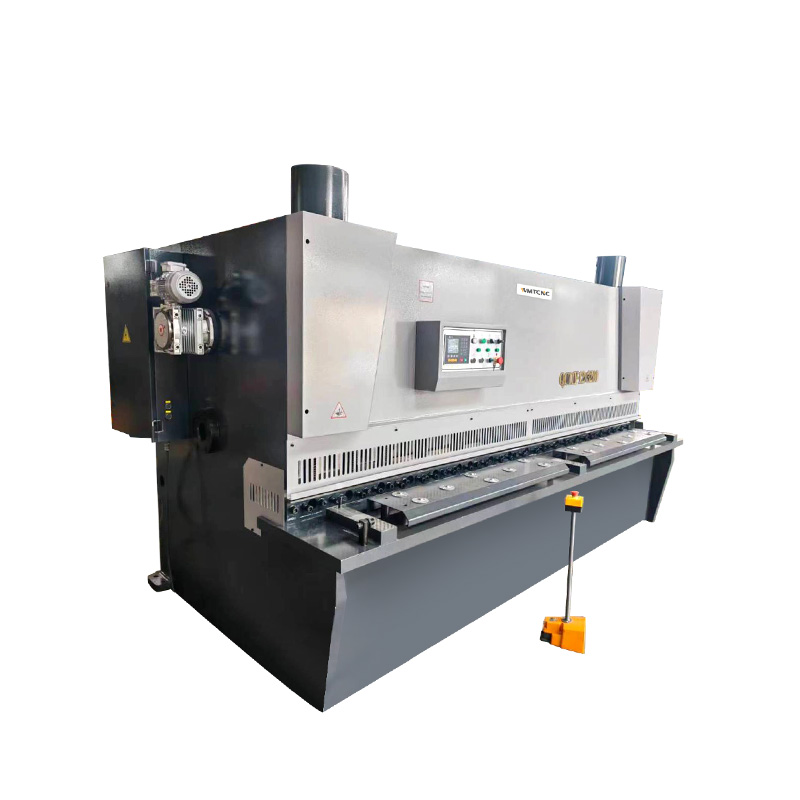

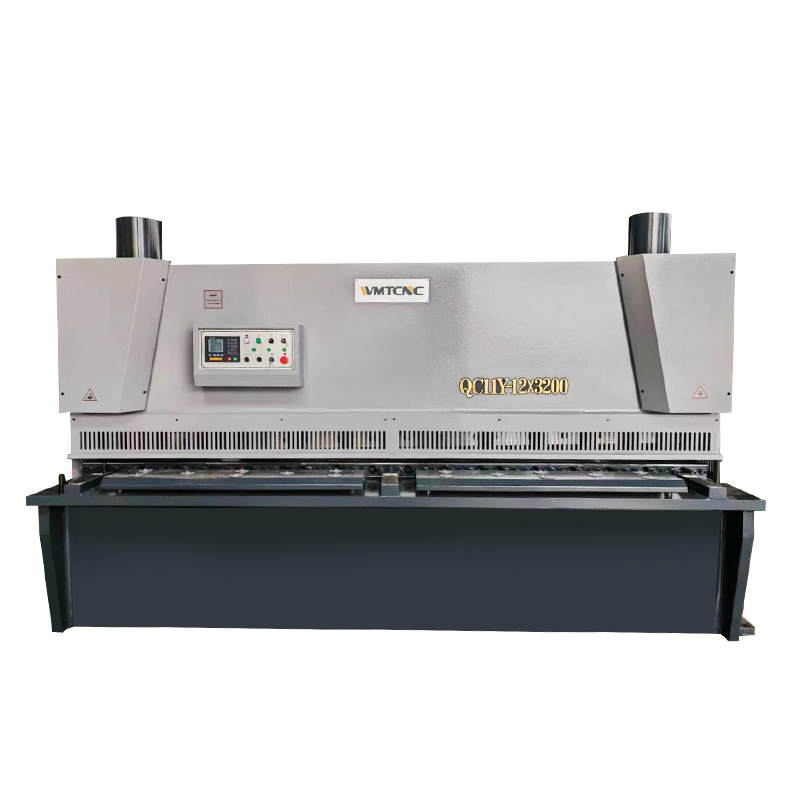

QC11Y-12×3200 Высококачественный станок для резки металла

Description

Гильотина QC11Y-12×3200 от WMTCNC представляет собой современное оборудование для резки листового металла, созданное с учётом требований к прочности, надёжности и долговечности. Конструкция выполнена из цельносварной стальной рамы, которая обеспечивает высокую жёсткость и устойчивость даже при длительной эксплуатации. Для снятия внутренних напряжений применяется технология вибростарения, что значительно увеличивает срок службы и стабильность работы.

Детали машины

Задний упор и лезвие	Стол для кормления и опорные кронштейны

Защитное ограждение и винт для лезвий	Пневматический зажим

Гидравлический цилиндр	Гидравлические клапаны

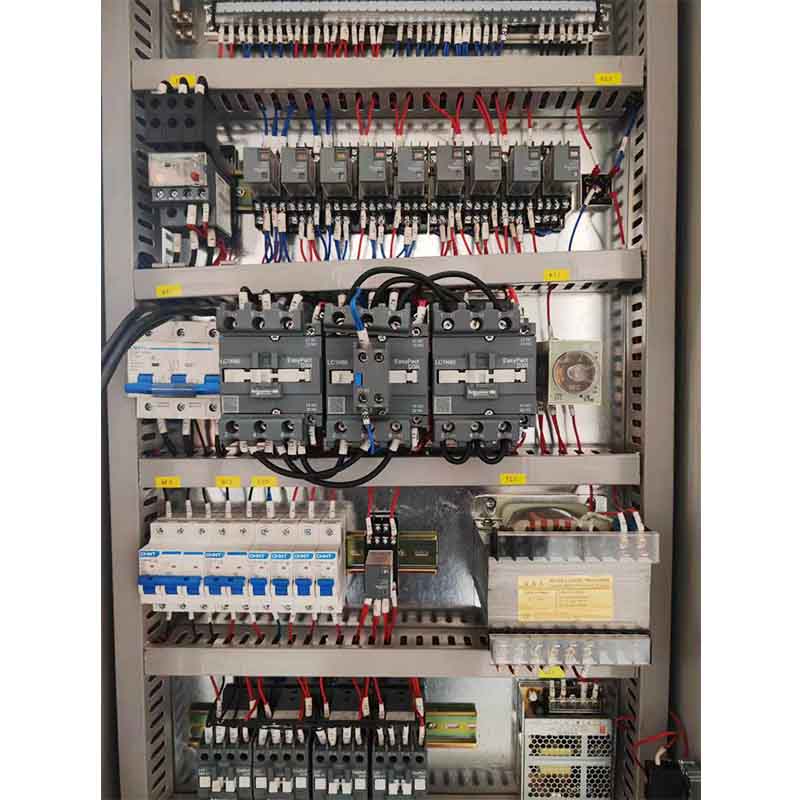

Электрический шкаф	Двигатель заднего упора и синхронный шкив

Корпус машины тщательно очищен пескоструйной обработкой, что гарантирует удаление ржавчины и прочную основу для дальнейшей защиты. Поверхность покрыта антикоррозийной краской, которая надёжно предохраняет от воздействия внешней среды. QC11Y-12×3200 используется в производственных предприятиях, где ценятся качество реза, надежность оборудования и минимальные затраты на обслуживание, становясь эффективным решением для современного металлообрабатывающего производства.

Технические характеристики QC11Y-12×3200

Модель	Толщина сдвига	Ширина сдвига	Угол сдвига	Количество инсультов	Диапазон заднего упора	Основная мощность
QC11Y/K-6×2500	6 mm	2500 mm	30′-1º30′	16-35 min-1	10-600 mm	7.5 kw
QC11Y/K-6×3200	6 mm	3200 mm	30′-1º30′	14-32 min-1	10-600 mm	7.5 kw
QC11Y/K-6×4000	6 mm	4000 mm	30′-1º30′	10-30 min-1	10-600 mm	7.5 kw
QC11Y/K-6×6000	6 mm	6000 mm	30′-1º30′	8-25 min-1	10-800 mm	11 kw
QC11Y/K-8×2500	8 mm	2500 mm	30′-1º30′	14-32 min-1	10-600 mm	7.5 kw
QC11Y/K-8×3200	8 mm	3200 mm	30′-1º30′	12-30 min-1	10-600 mm	11 kw
QC11Y/K-8×4000	8 mm	4000 mm	30′-1º30′	10-25 min-1	10-600 mm	11 kw
QC11Y/K-8×6000	8 mm	6000 mm	1º-2º	8-20 min-1	20-800 mm	15 kw
QC11Y/K-12×2500	12 mm	2500 mm	1º-2º	12-25 min-1	20-600 mm	18.5 kw
QC11Y/K-12×3200	12 mm	3200 mm	1º-2º	10-22 min-1	20-600 mm	18.5 kw
QC11Y/K-12×4000	12 mm	4000 mm	1º-2º	8-20 min-1	20-600 mm	18.5 kw
QC11Y/K-12×6000	12 mm	6000 mm	1º-2º30′	6-15 min-1	20-800 mm	22 kw
QC11Y/K-16×2500	16 mm	2500 mm	1º-2º30′	12-22 min-1	20-600 mm	18.5 kw
QC11Y/K-16×3200	16 mm	3200 mm	1º-2º30′	10-20 min-1	20-600 mm	18.5 kw
QC11Y/K-16×4000	16 mm	4000 mm	1º-2º30′	8-15 min-1	20-600 mm	18.5 kw
QC11Y/K-16×6000	16 mm	6000 mm	1º-3º	6-15 min-1	20-800 mm	22 kw
QC11Y/K-20×2500	20 mm	2500 mm	1º-3º	8-20 min-1	20-800 mm	22 kw
QC11Y/K-20×3200	20 mm	3200 mm	1º-3º	8-15 min-1	20-800 mm	22 kw
QC11Y/K-20×4000	20 mm	4000 mm	1º-3º	6-12 min-1	20-800 mm	30 kw
QC11Y/K-25×2500	25 mm	2500 mm	1º-3º	5-12 min-1	20-800 mm	30 kw
QC11Y/K-25×3200	25 mm	3200 mm	1º-3º	5-10 min-1	20-800 mm	30 kw
QC11Y/K-25×4000	25 mm	4000 mm	1º-3º	6-12 min-1	20-1000 mm	37 kw
QC11Y/K-32×2500	32 mm	2500 mm	1º-3º30′	5-12 min-1	20-1000 mm	37 kw
QC11Y/K-32×3200	32 mm	3200 mm	1º-3º30′	5-10 min-1	20-1000 mm	37 kw
QC11Y/K-32×4000	32 mm	4000 mm	1º-3º30′	8-12 min-1	20-1000 mm	55 kw
QC11Y/K-40×2500	40 mm	2500 mm	2º-4º	4-10 min-1	20-1000 mm	55 kw
QC11Y/K-40×3200	40 mm	3200 mm	2º-4º	4-10 min-1	20-1000 mm	55 kw
QC11Y/K-40×4000	40 mm	4000 mm	2º-4º	4-10 min-1	20-1000 mm	55 kw

Основные характеристики

1. Гидравлическая система ножниц

Используется интегрированная гидравлическая система управления, обеспечивающая высокую надежность и простоту обслуживания. Гидравлическая система производства Bosch-Rexroth, Германия.

Все трубопроводы, фланцы и соединения имеют виброустойчивую и герметичную конструкцию. Также в продаже имеются гильотины из листового металла.

Все уплотнения в цилиндре – Volqua (Япония), самый известный бренд, отличающийся высоким качеством и высокой производительностью.

Гидросистема оснащена защитой от перегрузки и перелива, что гарантирует отсутствие утечек, а уровень масла можно контролировать непосредственно.

Гидравлическая система изготовлена ​​в соответствии с действующими нормами.

2. Электрическая система

Электрический шкаф соответствует стандарту IP65, электрооборудование соответствует международному стандарту CE, безопасно и надежно, с высокой помехозащищенностью.

Защитное ограждение и предохранительная блокировка обеспечивают безопасность работы. Оснащены подвижным педальным переключателем, простым в управлении.

Передние боковые крышки с предохранительными выключателями, подсветка защитных ограждений, ножная педаль, соответствующая стандартам CE.

3. Регулировка лезвий и точность резки

Регулируемый угол реза позволяет уменьшить деформацию листового металла при резке и позволяет резать листы гораздо большей толщины. Функция секционной резки и функция выравнивания по свету.

Верхний держатель лезвия имеет внутреннюю мозаичную конструкцию для облегчения подачи материала и повышения точности обработки заготовки.

Прямоугольные лезвия с четырьмя режущими кромками продлевают срок службы, регулируемый угол реза уменьшает деформацию листа.

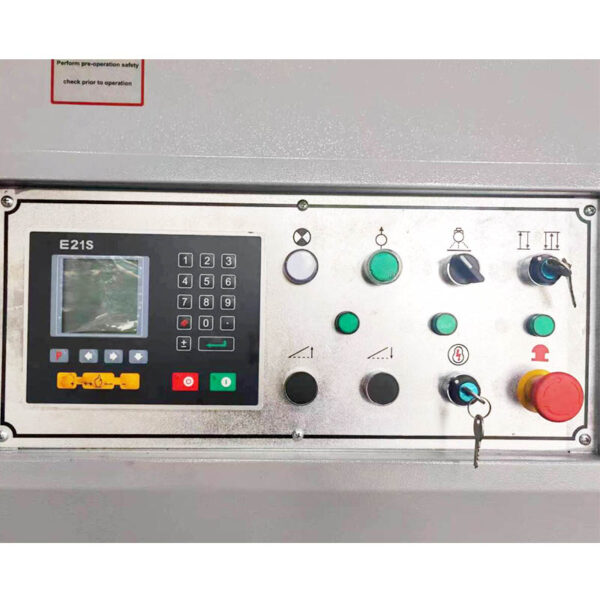

4. КОНТРОЛЛЕР E21S
