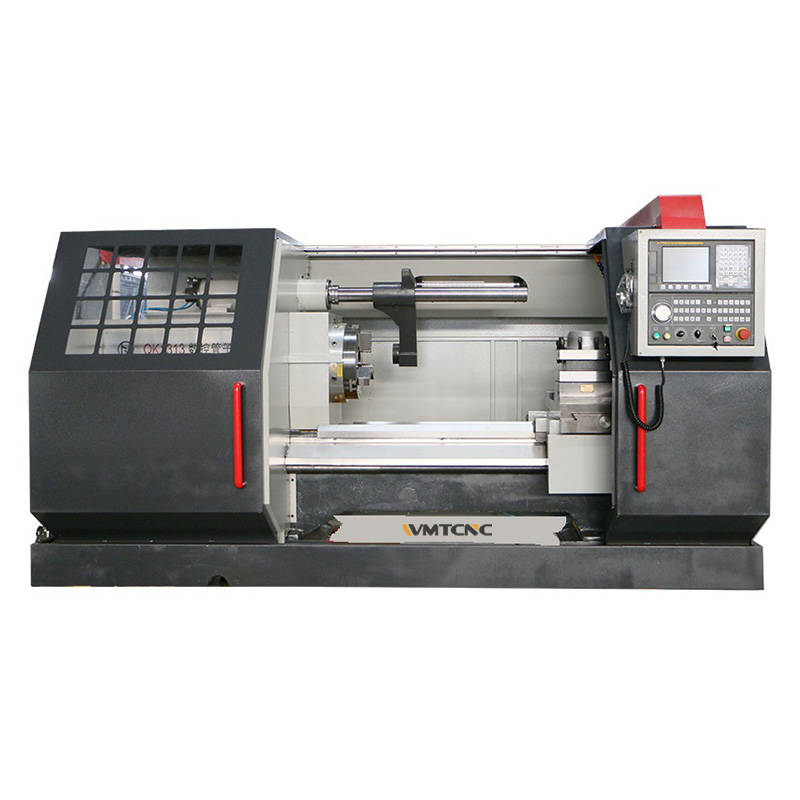

Токарный станок QK1313 Oil Country сочетает в себе универсальность и надёжность, необходимые для обработки самых требовательных задач в трубопроводной и машиностроительной отраслях. Он разработан специально для точного нарезания как внутренних, так и наружных трубных резьб – метрических и дюймовых – обеспечивая превосходное качество и повторяемость в серийном производстве.
За счёт продуманной конструкции станок легко адаптируется к обработке кольцевых отверстий, торцов валов и тонкостенных пластинчатых деталей, выступая полноценным решением и в роли ЧПУ-токарного центра. Высокоточные компоненты и современные системы управления гарантируют минимальные погрешности и стабильность параметров резьбы даже в тяжёлых промышленных условиях.QK1313 Oil Country оправдывает звание незаменимого оборудования для нефтегазовой, строительной и других отраслей, где критичны точность, надёжность и производительность.
Технические характеристики трубонарезного станка с ЧПУ QK1313
| Технические характеристики | QK1313 |
| Габаритные размеры | |

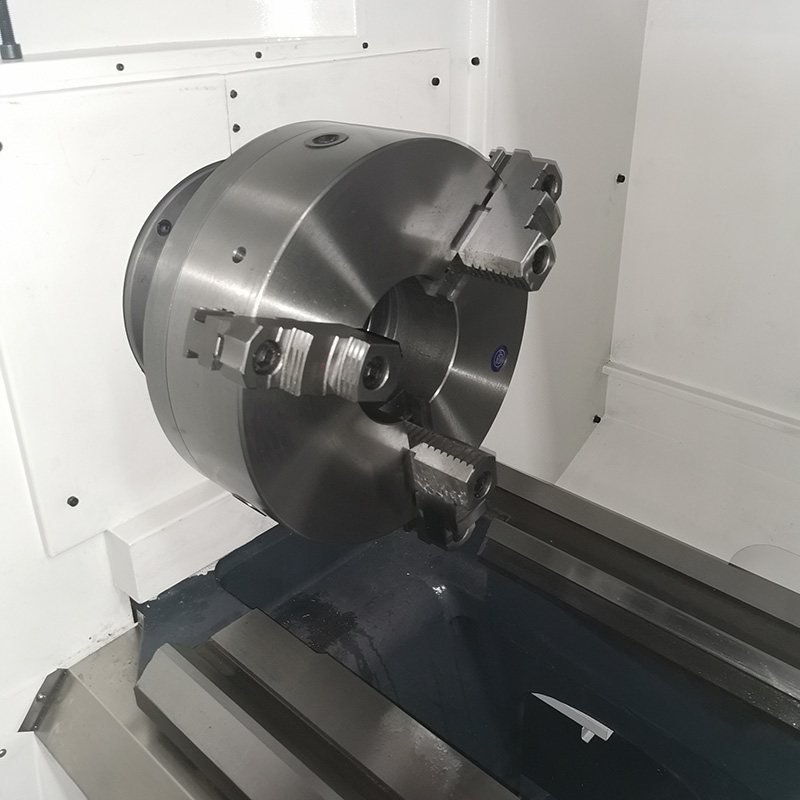

| Размер патрона | 3-jaw chuck (380) |
| Макс. диаметр обработки над станиной | 630 mm |
| Макс. диаметр обработки над суппортом | 340 mm |
| Макс. длина заготовки | 1500 mm |
| Ширина станины | 550 mm |
| Шпиндель | |

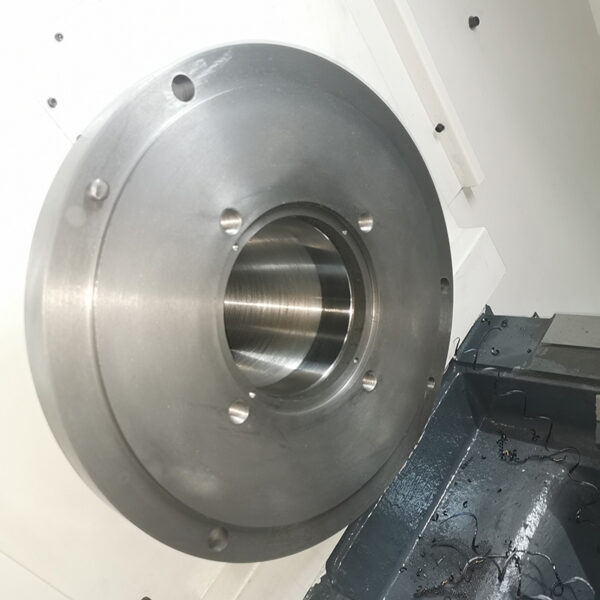

| Отверстие в шпинделе | 135 mm |
| Мощность двигателя шпинделя | 11 kW |
| Частота вращения шпинделя | VF 2 steps (40–800) r/min |
| Ось | |
| Диапазон подачи по оси Z | 32/0.095–1.4 mm/r |
| Диапазон подачи по оси X | 32/0.042–0.7 |
| Скорость ускоренного перемещения суппорта | 3740 mm/min |
| Скорость ускоренного перемещения поперечных салазок | 1870 mm/min |
| Диапазон метрической резьбы | 22/1–15 mm |
| Диапазон дюймовой резьбы | 26/14–1 T.P.I. |
| Перемещение поперечных салазок | 330 mm |
| Макс. ход револьверной головки | 200 mm |

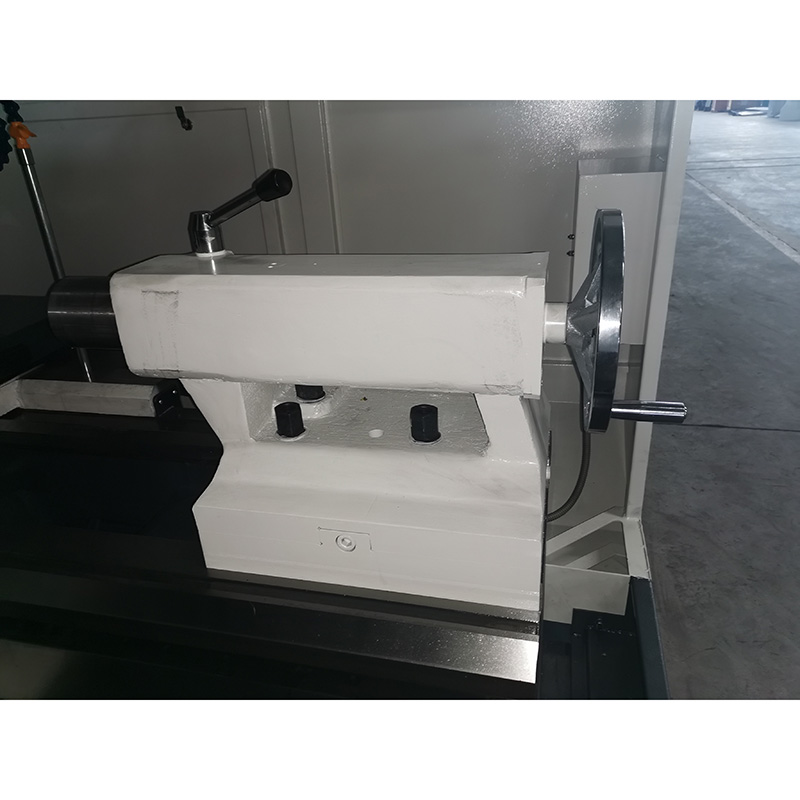

| Задняя бабка | |
| Диаметр пиноли задней бабки | 100 mm |
| Ход пиноли задней бабки | 250 mm |
| Конус пиноли задней бабки | MT5 |
| Размеры станка | |
| Габаритные размеры (Д×Ш×В) | 3700×1710×1480 mm |
| Вес станка | 4.3 t |
Основные характеристики
- Большой диаметр шпинделя обеспечивает высокую проходимость и стабильный зажим заготовки с помощью двух патронов.
- Высококачественная и прочная литая чугунная станина отличается высокой жесткостью и точностью.
- Поверхность направляющей закалена методом сверхвысокой звуковой обработки, что обеспечивает высокую твердость и длительный срок службы.
- В станке используется процесс пластификации направляющей поверхности, что обеспечивает износостойкость и высокую точность.
