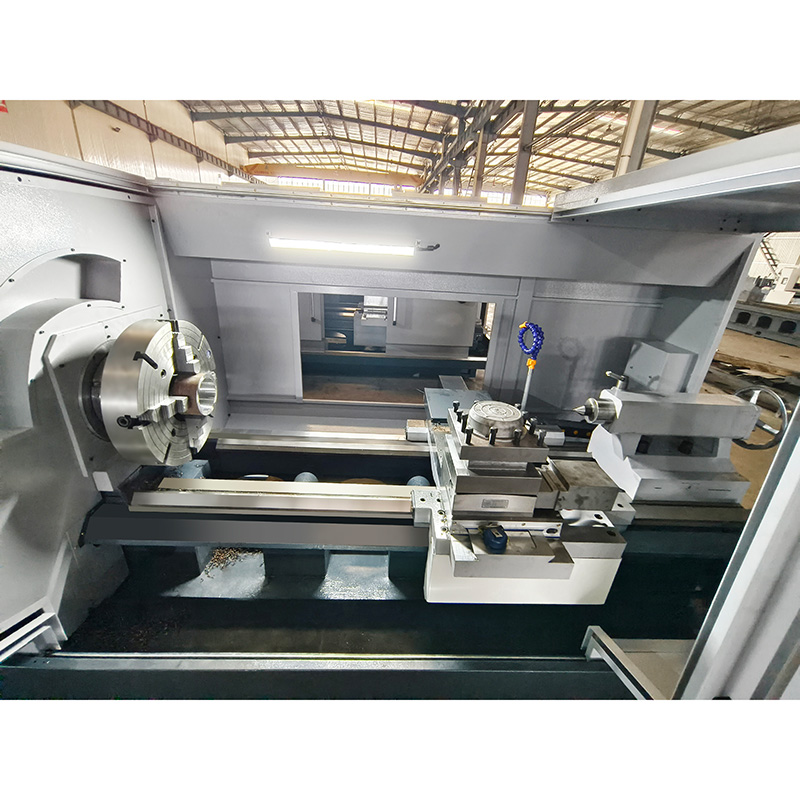

Оборудованный передовыми технологиями и точными компонентами, токарный станок с ЧПУ для труб QK1319 обеспечивает исключительную точность и повторяемость при обработке резьбы. Если вам нужно создать точную трубную резьбу для нефтяных труб, газопроводов или других промышленных применений, этот токарный станок обеспечивает стабильные и высококачественные результаты.
Токарный станок с ЧПУ для труб QK1319 — это надежный и универсальный станок, который отлично подходит для нарезания трубной резьбы, предлагая дополнительное преимущество возможностей ЧПУ для обработки окружных отверстий и торцевых поверхностей. Его прочная конструкция, точные характеристики и удобный дизайн делают его предпочтительным выбором для отраслей, требующих эффективной и точной обработки компонентов нефтяной отрасли
Детали машины
 |
 |
| Мощный зажимной патрон | Направляющая для закаливания |
| Очень большое отверстие шпинделя для различных труб, двойной ручной патрон. | Для повышения износостойкости и снижения коэффициента трения направляющий рельс подвергается высокочастотной закалке. |
 |
 |
| Электрическая турель | Система контроллеров ЧПУ |
| Стандартная комплектация — 4 станционные электрические турели, 6/8 станционных электрических турелей — опционально. | Стандарт: GSK Опционально: Siemens, Fanuc, Mitsubishi и другие. |
Технические характеристики токарного станка с ЧПУ для нарезки труб QK1319
| Технические характеристики | QK1319 | |
| Вместимость | ||
| Размер патрона | 3 jaw chuck (500 mm) | |
| Макс. диаметр поворота над станиной | 630 mm | |
| Макс. диаметр поворота над ползуном | 330 mm | |
| Макс. длина заготовки | 1500 mm | |
| Ширина станины | 550 mm | |
| Шпиндель | ||
| Отверстие шпинделя | 200 mm | |
| Диапазон частоты вращения шпинделя | （L）: 25–120 r/min | |
| （H）: 100–500 r/min | ||
| Мощность двигателя шпинделя | 11 kW | |
| Режим скорости вращения шпинделя | Variable speed in 2 steps | |
| Ось | ||
| Макс. ход оси X/Z | X: 350 mm | |
| Z: 1250 mm | ||
| Быстрый ход по оси X/Z | 4000/6000 mm/min | |
| Скорость двигателя оси X | Скорость | 1500 r/min |
| Торк | 10 N·m | |
| Мощность | 1.5 kW | |
| Скорость двигателя оси Z | Скорость | 1500 r/min |
| Торк | 15 N·m | |
| Мощность | 2.4 kW | |
| Электрическая инструментальная стойка Модель | Модель | HAK-21240 |
| Количество инструментальных станций | 4 position | |
| Размер | 240×240 mm | |
| Время смены инструмента | 2.6 s | |
| Хвостовая бабка | ||
| Диаметр пиноли хвостовой бабки | Диаметр | 100 mm |
| Ход | 250 mm | |
| Конус | MT5 | |
| Точность позиционирования (национальный стандарт) | ||
| Точность позиционирования | 0.02 mm | |
| Точность перепозиционирования | 0.01 mm | |
| Размеры станка | ||
| Габаритные размеры (L×W×H) | 3800×1900×1900 mm | |
| Масса | 4.9 t | |
Основные характеристики
- 1. Большое отверстие шпинделя с высокой проходимостью и стабильным зажимом заготовки с помощью двойных патронов.
- 2. Высококачественная и высокопрочная литая чугунная станина с хорошей жесткостью и высокой точностью.
- 3. Поверхность направляющей закалена с помощью суперзвуковой обработки, с большой твердостью и длительным сроком службы.
- 4. Планировщик использует процесс пластификации направляющей поверхности, который является износостойким и высокоточным.
