Description

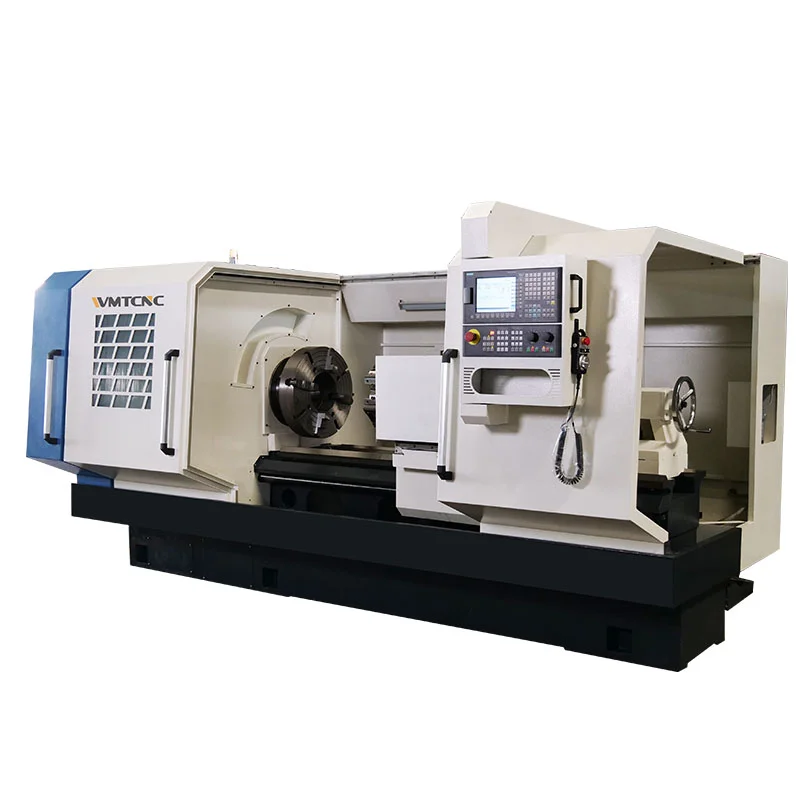

Токарно-винторезный станок с ЧПУ QK1322 сочетает в себе универсальность и надёжность, необходимые для современных производственных задач. Он специально разработан для высокоточного нарезания как внутренней, так и наружной трубной резьбы — метрической и дюймовой — обеспечивая стабильность качества и повторяемость каждого цикла обработки.

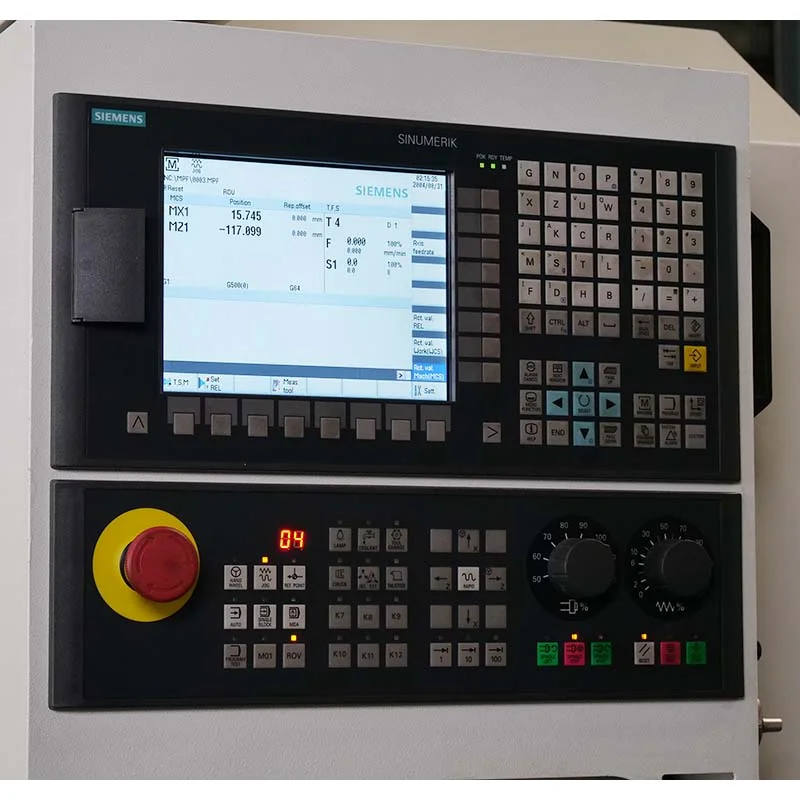

Благодаря интегрированной системе ЧПУ QK1322 легко адаптируется к созданию кольцевых отверстий и обработке торцевых поверхностей валов, а также точной обработке плоских и пластинчатых деталей. Продуманная конструкция и интуитивное управление делают этот станок идеальным решением для как мелкосерийного, так и автоматизированного производства в самых требовательных отраслях.
Технические характеристики трубонарезного станка с ЧПУ QK1322
| Спецификация | QK1322 | |
|---|---|---|
| Мощность | ||
| Размер патрона | 3 jaw chuck (500) | |
| Макс. диаметр обработки над станиной | 670mm | |
| Макс. диаметр обработки над суппортом | 370mm | |
| Макс. длина заготовки | 1500mm | |
| Ширина станины | 550mm | |
| Шпиндель | ||
| Отверстие в шпинделе | 225mm | |
| Диапазон скоростей вращения шпинделя | (L): 25-120 r/min (H): 100-500 r/min |
|
| Мощность двигателя шпинделя | 11kw | |
| Режим скорости вращения шпинделя | Variable speed in 2 steps | |
| Ось | ||
| Макс. ход по осям X/Z | X: 350mm Z: 1250mm |
|
| Ускоренный ход по осям X/Z | 4000/6000 mm/min | |
| Двигатель оси X | Скорость | 1500 r/min |
| Крутящий момент | 10 N·m | |
| Мощность | 1.5kw | |
| Двигатель оси Z | Скорость | 1500 r/min |
| Крутящий момент | 15 N·m | |
| Мощность | 2.4kw | |

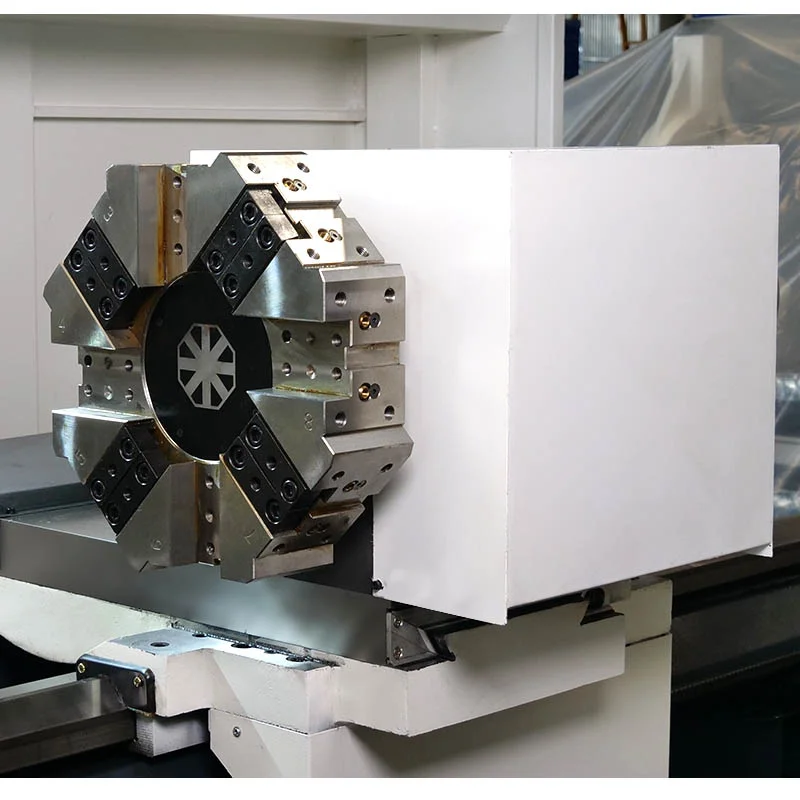

| Электрический резцедержатель | Модель | HAK-21240 |
| Количество инструментальных позиций | 4 position | |
| Размеры | 240×240mm | |
| Время смены инструмента | 2.6s | |

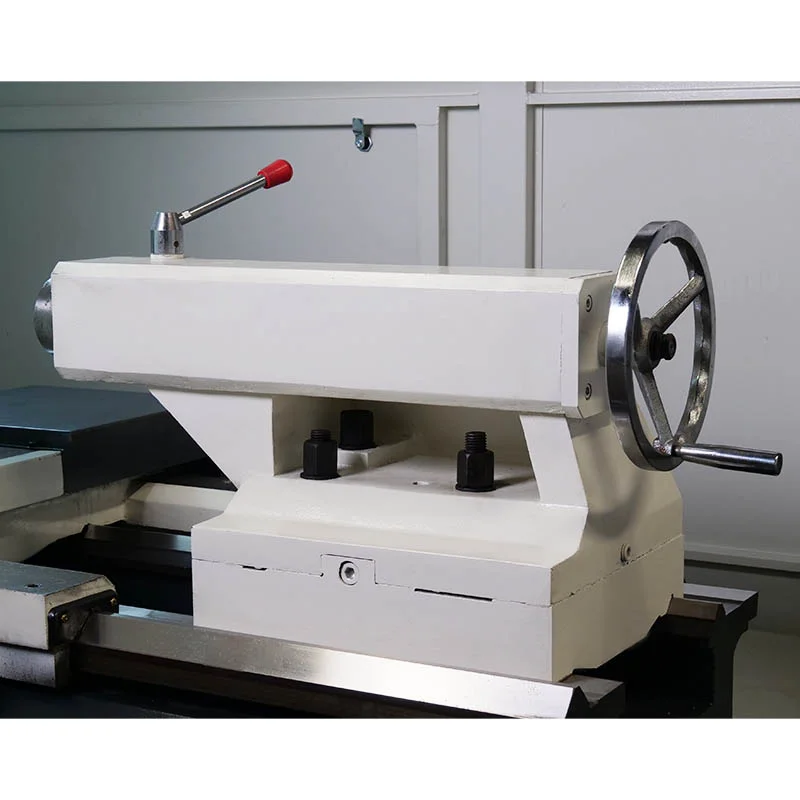

| Задняя бабка | ||
| Пиноль задней бабки | Диаметр | 100mm |
| Ход | 250mm | |
| Конус | MT5 | |
| Точность позиционирования | 0.02mm | |
| Точность повторного позиционирования | 0.01mm | |
| Размеры станка | ||
| Габаритные размеры (Д×Ш×В) | 3800×1900×1900mm | |
| Вес станка | 5.5t | |
Основные характеристики
- Большой диаметр шпинделя обеспечивает высокую проходимость и стабильный зажим заготовки с помощью двух патронов.
- Высококачественная и прочная литая чугунная станина отличается высокой жесткостью и точностью.
- Поверхность направляющей закалена методом сверхвысокой звуковой обработки, что обеспечивает высокую твердость и длительный срок службы.
- В станке используется процесс пластификации направляющей поверхности, что обеспечивает износостойкость и высокую точность.
