QK1325 Токарно-винторезный станок с ЧПУ

Description

QK1325 — это современный токарный станок с ЧПУ, предназначенный для высококачественной и эффективной нарезки трубной резьбы. Благодаря продуманной конструкции и удобным функциям управления, QK1325 обеспечивает стабильную работу и точность обработки различных материалов. Эргономичный дизайн и оптимизированная компоновка узлов позволяют оператору легко выполнять сложные технологические операции, сокращая время переналадки.

Надёжные системы безопасности и автоматическая диагностика обеспечивают бесперебойную эксплуатацию и защиту персонала. Универсальность QK1325 проявляется в возможности интеграции с различными системами дополнительного оснащения, что расширяет спектр выполняемых работ.

Детали машины

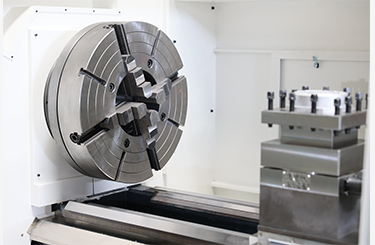

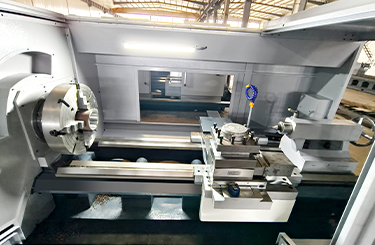

Мощный зажимной патрон	Направляющая для закаливания
Очень большое отверстие шпинделя для различных труб, двойной ручной патрон.	Для повышения износостойкости и снижения коэффициента трения направляющий рельс подвергается высокочастотной закалке.

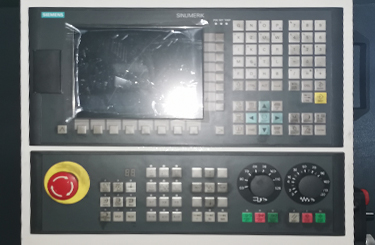

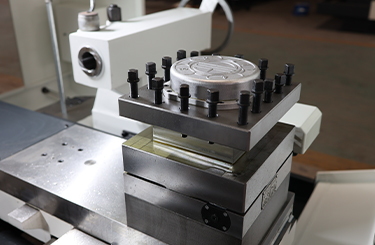

Электрическая турель	Система контроллеров ЧПУ
Стандартная комплектация — 4 станционные электрические турели, 6/8 станционных электрических турелей — опционально.	Стандарт: GSK Опционально: Siemens, Fanuc, Mitsubishi и другие.

Данный станок идеально подходит для предприятий, стремящихся повысить производительность и качество выпускаемой продукции, сохраняя при этом комфорт рабочих условий и низкие затраты на техническое обслуживание. Интуитивно понятный интерфейс позволяет быстро обучить персонал основным операциям, а компактные габариты конструкции экономят производственное пространство. Точная синхронизация всех узлов и высокая надёжность механизмов делают QK1325 оптимальным выбором для современных цехов.

Технические характеристики токарного станка с ЧПУ для нарезки труб QK1325

Технические характеристики		QK1325
Вместимость
Размер патрона		4 jaw chuck (630 mm)
Макс. диаметр поворота над станиной		800 mm
Макс. диаметр поворота над ползуном		535 mm
Макс. длина заготовки		1500 mm
Ширина станины		550 mm
Шпиндель
Отверстие шпинделя		255 mm
Диапазон частоты вращения шпинделя		(L): 15–100 r/min
		(H): 100–350 r/min
Мощность двигателя шпинделя		15 kW
Режим скорости вращения шпинделя		Variable speed in 2 steps
Ось
Макс. ход оси X/Z		X: 420 mm
		Z: 1250 mm
Быстрый ход по оси X/Z		4000/6000 mm/min
Скорость двигателя оси X	Скорость	1500 r/min
	Торг	10 N·m
	Мощность	2.8 kW
Скорость двигателя оси Z	Скорость	1500 r/min
	Торг	15 N·m
	Мощность	2.4 kW
Электрическая инструментальная стойка Модель	Модель	HAK21240
	Количество инструментальных станций	4 position
	Размер	240×240 mm
	Время смены инструмента	2.6 s
Хвостовая бабка
Диаметр пиноли хвостовой бабки	Диаметр	100 mm
	Ход	250 mm
	Конус	MT6
Точность позиционирования (национальный стандарт)
Точность позиционирования		0.02 mm
Точность перепозиционирования		0.01 mm
Размеры станка
Габаритные размеры (L×W×H)		3800×1900×1900 mm
Масса		6.2 t

Основные характеристики:

• 1 Большое отверстие шпинделя с высокой проходимостью и стабильным зажимом заготовки с помощью двойных патронов.
• 2 Высококачественная и высокопрочная литая чугунная станина с хорошей жесткостью и высокой точностью.
• 3 Поверхность направляющей закалена с помощью суперзвуковой обработки, с большой твердостью и длительным сроком службы.
• 4 Планкер использует процесс пластификации направляющей поверхности, который является износостойким и высокоточным.
