Description

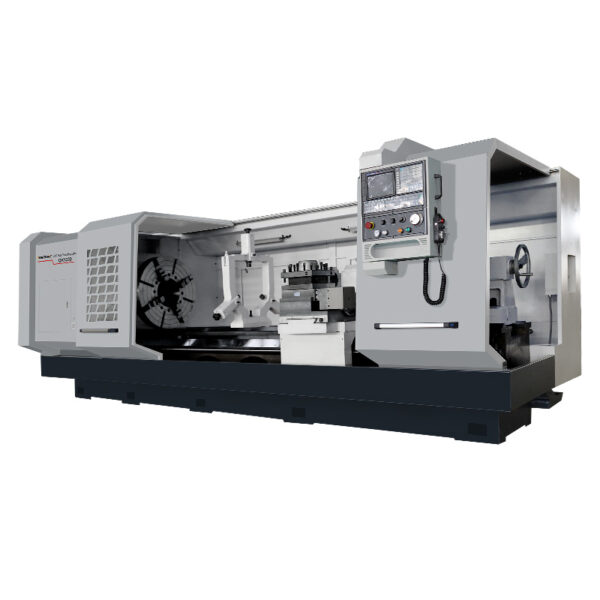

Токарный станок с ЧПУ для нарезания резьбы на нефтяных трубах QK1330 в основном предназначен для обработки всех видов внутренней и внешней трубной резьбы, включая метрическую, дюймовую, модульную, DP и коническую резьбу, а также имеет все общие функции обычного токарного станка с ЧПУ, такие как обработка внутреннего отверстия и торцевой поверхности валов и дисков.
Эта серия токарных станков широко используется в таких отраслях, как добыча нефти, угля и полезных ископаемых, химические трубопроводы и геологоразведка, это высокоэффективное оборудование для обработки и ремонта бурильных труб, буровых штанг, резьбовых муфт и так далее.
Детали машины
 |
 |
| Мощный зажимной патрон | Направляющая для закаливания |
| Очень большое отверстие шпинделя для различных труб, двойной ручной патрон. | Для повышения износостойкости и снижения коэффициента трения направляющий рельс подвергается высокочастотной закалке. |
 |
 |
| Электрическая турель | Система контроллеров ЧПУ |
| Стандартная комплектация — 4 станционные электрические турели, 6/8 станционных электрических турелей — опционально. | Стандарт: GSK Опционально: Siemens, Fanuc, Mitsubishi и другие. |
Технические характеристики токарного станка с ЧПУ для нарезки труб QK1330
| Технические характеристики | QK1330 | |
| Вместимость | ||
| Размер патрона | 4 jaw chuck (630 mm) | |
| Макс. диаметр поворота над станиной | 800 mm | |
| Макс. диаметр поворота над ползуном | 480 mm | |
| Макс. длина заготовки | 1500 mm | |
| Ширина станины | 600 mm | |
| Шпиндель | ||
| Отверстие шпинделя | 305 mm | |
| Диапазон частоты вращения шпинделя | (L): 20–100 r/min | |
| (H): 100–300 r/min | ||
| Мощность двигателя шпинделя | 15 kW | |
| Режим скорости вращения шпинделя | Variable speed in 2 steps | |
| Ось | ||
| Макс. ход оси X/Z | X: 420 mm | |
| Z: 1250 mm | ||
| Быстрый ход по оси X/Z | 4000/5000 mm/min | |
| Скорость двигателя оси X | Скорость | 1500 r/min |
| Торк | 15 N·m | |
| Мощность | 2.4 kW | |
| Скорость двигателя оси Z | Скорость | 1500 r/min |
| Торк | 22 N·m | |
| Мощность | 3.5 kW | |
| Электрическая инструментальная стойка Модель | Модель | HAK21300 |
| Количество инструментальных станций | 4 position | |
| Размер | 300×300 mm | |
| Время смены инструмента | 2.6 s | |
| Хвостовая бабка | ||
| Диаметр пиноли хвостовой бабки | Диаметр | 100 mm |
| Ход | 250 mm | |
| Конус | MT6 | |
| Точность позиционирования (национальный стандарт) | ||
| Точность позиционирования | 0.02 mm | |
| Точность перепозиционирования | 0.01 mm | |
| Размеры станка | ||
| Габаритные размеры (L×W×H) | 4200×2100×1900 mm | |
| Масса | 7.5 t | |
Основные характеристики
- Большой шпиндельный канал и двойной патрон позволяют зажимать и обрабатывать трубы большого диаметра.
- Встроенная станина станка изготовлена из высокопрочного железа, что обеспечивает высокую жесткость и точность.
- Закаленные ультразвуковой частотой направляющие достаточно тверды для хорошей износостойкости.
- Контактная поверхность каретки и направляющих покрыта Turcite B для поддержания долговременной точности.
