Description

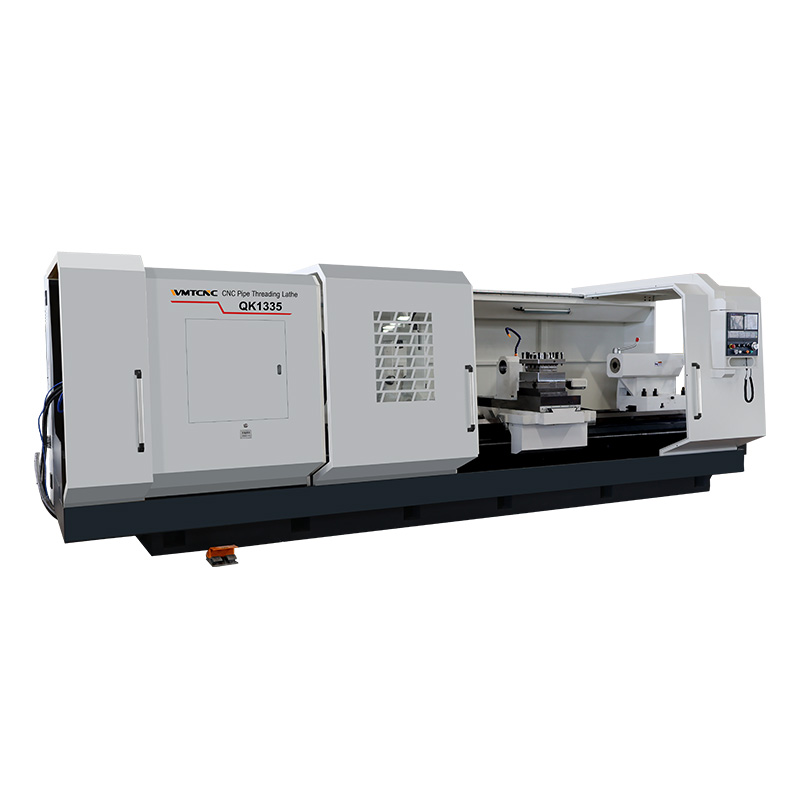

Токарный станок с ЧПУ QK1335 разработан для высокоточного нарезания внутренней и наружной трубной резьбы (метрической, дюймовой, модульной, DP и конической), а также выполняет все типичные операции ЧПУ-точения, включая обработку внутреннего отверстия и торцевой поверхности валов и дисков. Прецизионный шпиндель и жёсткая станина обеспечивают стабильность и точность при строгих допусках, а современные системы ЧПУ гарантируют повторяемость и минимизацию операторского вмешательства.
Эта серия станков широко применяется в нефтедобыче, угольной и минеральной промышленности, химической трубопроводной инфраструктуре и геологоразведке. QK1335 служит высокоэффективным оборудованием для обработки и восстановления бурильных труб, буровых штанг, муфт и других соединительных деталей, что существенно снижает простои и увеличивает производительность сервисных и ремонтных участков.
Детали машины
 |
 |

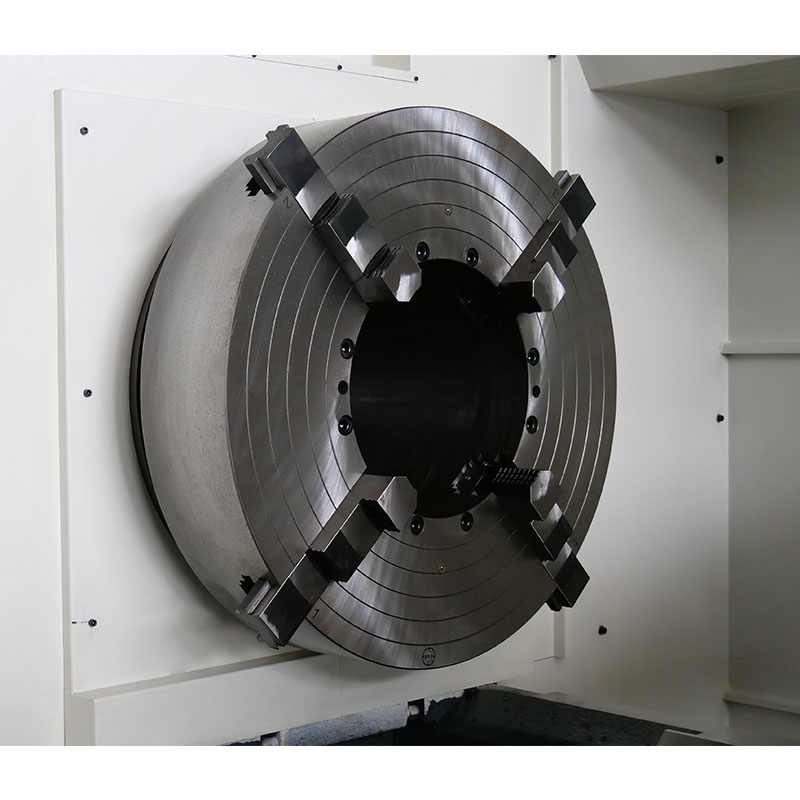

| Мощный зажимной патрон | Направляющая для закаливания |
| Очень большое отверстие шпинделя для различных труб, двойной ручной патрон. | Для повышения износостойкости и снижения коэффициента трения направляющий рельс подвергается высокочастотной закалке. |
 |
 |

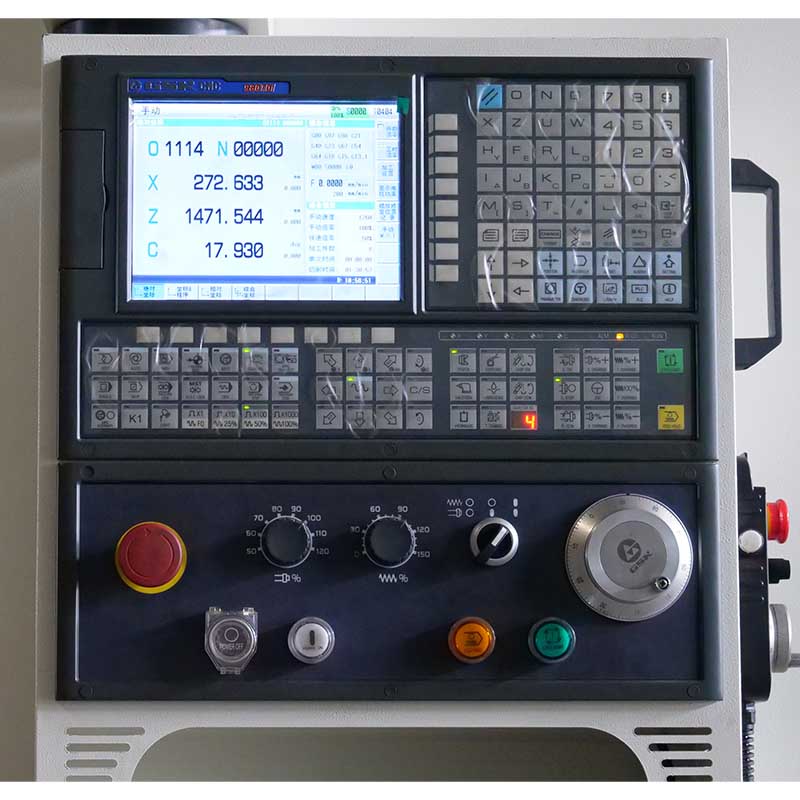

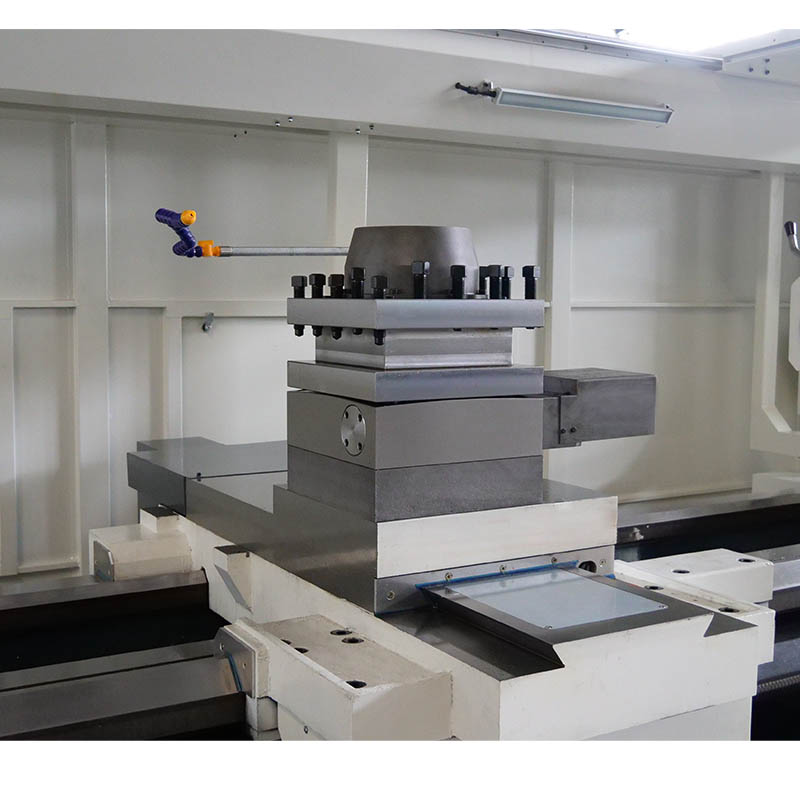

| Электрическая турель | Система контроллеров ЧПУ |
| Стандартная комплектация — 4 станционные электрические турели, 6/8 станционных электрических турелей — опционально. | Стандарт: GSK Опционально: Siemens, Fanuc, Mitsubishi и другие. |
Технические характеристики токарного станка с ЧПУ для нарезки труб QK1335
| Технические характеристики | QK1335 | |
| Вместимость | ||
| Размер патрона | 4 jaw chuck electric (780 mm) | |
| Макс. диаметр поворота над станиной | 1000 mm | |
| Макс. диаметр поворота над ползуном | 610 mm | |
| Макс. длина заготовки | 1500 mm | |
| Ширина станины | 755 mm | |
| Шпиндель | ||
| Отверстие шпинделя | 360 mm | |
| Диапазон частоты вращения шпинделя | (L): 30–130 r/min | |
| (H): 65–260 r/min | ||
| Мощность двигателя шпинделя | 22 kW | |
| Режим скорости вращения шпинделя | Variable speed in 2 steps | |
| Ось | ||
| Макс. ход оси X/Z | X: 550 mm | |
| Z: 1250 mm | ||
| Быстрый ход по оси X/Z | 4000 mm/min | |
| Скорость двигателя оси X | Скорость | 1500 r/min |
| Торк | 22 N·m | |
| Мощность | 3.5 kW | |
| Скорость двигателя оси Z | Скорость | 1500 r/min |
| Торк | 30 N·m | |
| Мощность | 4.7 kW | |
| Электрическая инструментальная стойка Модель | Модель | SLD170A04N |
| Количество инструментальных станций | 4 position | |
| Размер | 300×300 mm | |
| Время смены инструмента | 5.6 s | |

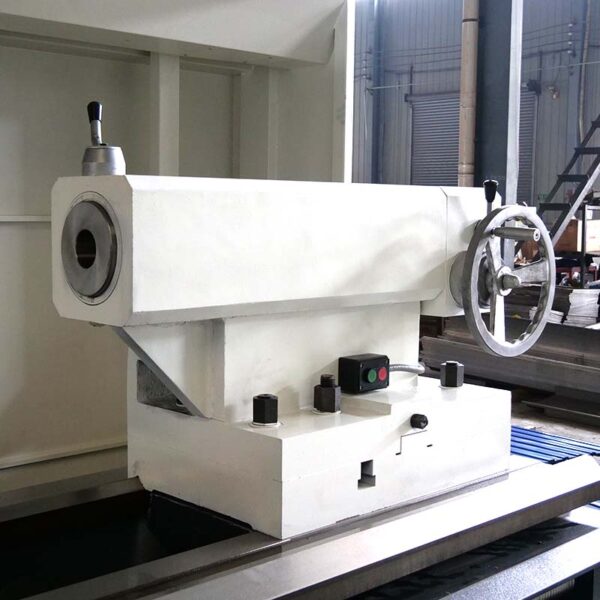

| Хвостовая бабка | ||
| Диаметр пиноли хвостовой бабки | Диаметр | 160 mm |
| Ход | 300 mm | |
| Конус | MT6 | |
| Точность позиционирования (национальный стандарт) | ||
| Точность позиционирования | 0.02 mm | |
| Точность перепозиционирования | 0.01 mm | |
| Размеры станка | ||
| Габаритные размеры (L×W×H) | 4900×2200×2300 mm | |
| Масса | 12 t | |
Основные характеристики
1. Токарный станок с ЧПУ Oil Country с большим отверстием шпинделя и двойным патроном позволяет зажимать и обрабатывать трубы большого диаметра;
2. Встроенная станина станка изготовлена из высокопрочного железа для обеспечения высокой жесткости и точности;
3. Направляющие, закаленные ультразвуковой частотой, достаточно твердые для хорошей износостойкости;
4. Контактная поверхность каретки и направляющих покрыта Turcite B для поддержания долговременной точности.
