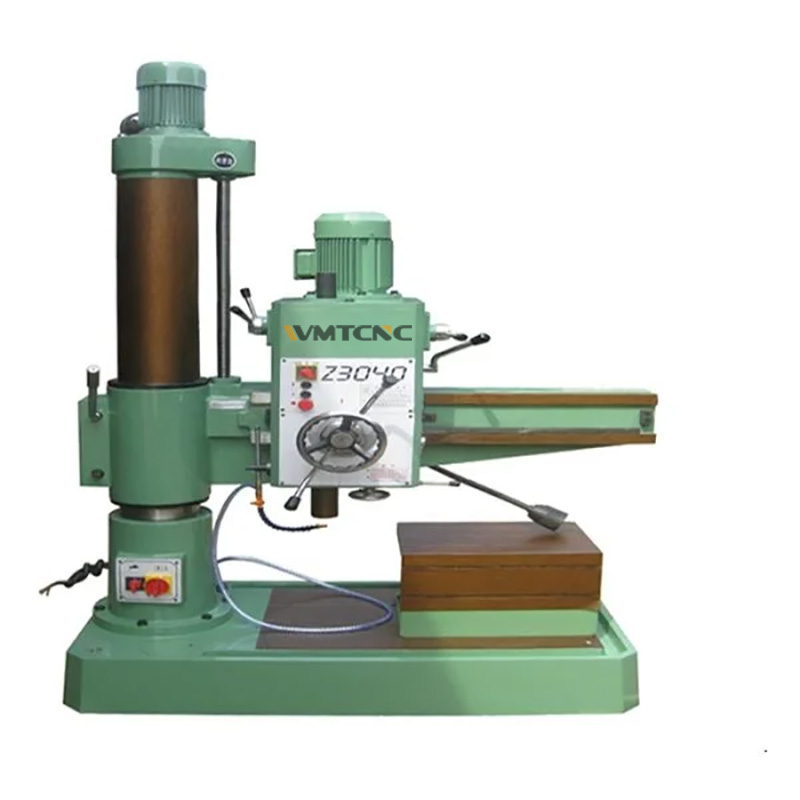

Радиально‑сверлильный станок Z3040×12 сочетает в себе универсальность и надёжность, обеспечивая высокую точность обработки мелких деталей в машиностроительных цехах. Он одинаково эффективно выполняет операции сверления, зенковки, развёртывания и нарезания резьбы, а также может использоваться для растачивания сложных элементов.
Эргономичный дизайн и продуманная конструкция делают его простым в настройке и обслуживании, снижая время переналадки при переходе между разными видами работ. Надёжная станина и плавная подача инструмента гарантируют стабильность и качество обработки на протяжении всего рабочего цикла. Z3040×12 прекрасно впишется в состав технологического оборудования современных производств, обеспечивая универсальность применения и долговечность эксплуатации.
Технические характеристики радиально-сверлильного станка Z3040×12
| Технические характеристики | Z3040/12 |
|---|---|
| Максимальный диаметр сверления | 40 мм |
| Расстояние от торца шпинделя до колонны | 300–1200 мм / 1400 мм |
| Горизонтальный ход шпинделя | 900 мм / 1100 мм |
| Вертикальный ход шпинделя | 300–1240 мм |
| Конус шпинделя | MT4 |
| Перемещение шпинделя | 210 мм |
| Скорость подъёма радиального рычага | 1.26 м/мин |
| Расстояние подъёма радиального рычага | 650 мм |
| Глубина сверления за один оборот | 140 мм |
| Частота вращения шпинделя | 80–1200 об/мин |
| Серия скоростей шпинделя | 6 |
| Диапазон подач шпинделя | 0.10–0.30 мм/об |
| Серия подач шпинделя | 3 |
| Мощность главного двигателя | 1.5 кВт |
| Мощность подъёмного двигателя | 0.75 кВт |
| Мощность гидрозажима | 0.55 кВт |
| Мощность насоса СОЖ | 40 Вт |
| Размер стола | 550×350×350 мм |
| Вес нетто | 1500 кг / 1700 кг |
| Габариты | 1700/1900 × 800 × 2200 мм |
Основные характеристики
- Радиально-сверлильный станок оснащен гидравлическим механизмом предварительной настройки скорости для экономии вспомогательного времени.
- Для управления вращением по часовой стрелке, остановкой (тормозом), регулированием скорости и переключением на нейтральную передачу достаточно одной рукоятки.
- Шпиндельная бабка, коромысло, внутренняя и внешняя стойки надежно закреплены гидравлическим алмазным зажимным механизмом.
- Предусмотрены надежные защитные устройства и защита внешней стойки. При проектировании и производстве конструкции применен ряд эффективных мер для повышения точности, долговечности и срока службы всего станка.
- Электрооборудование станка обеспечивает безопасность персонала, надежность, длительный срок службы и удобство обслуживания.
