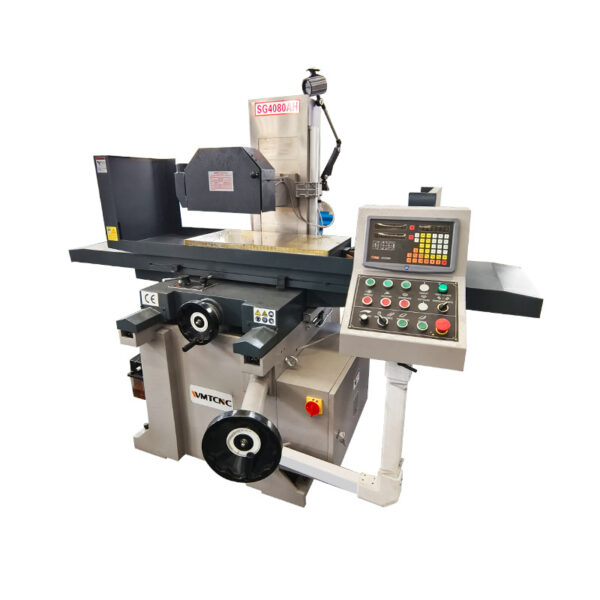

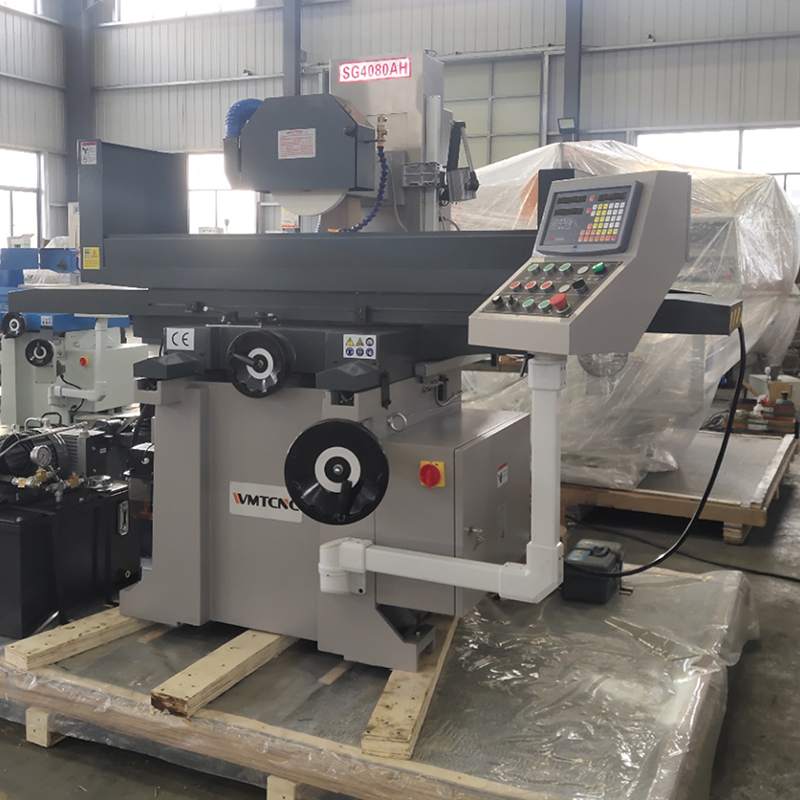

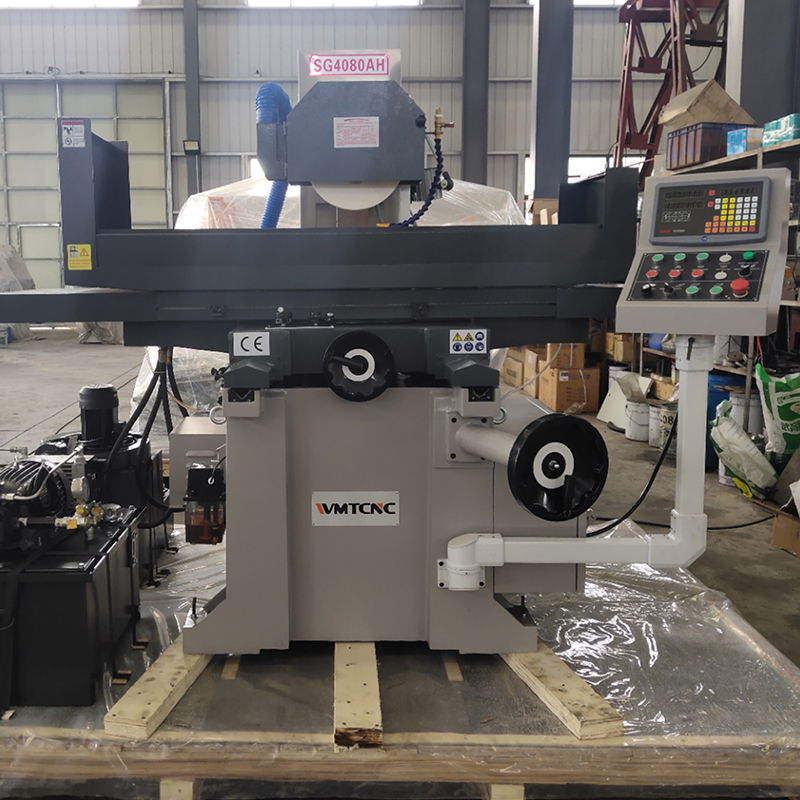

Автоматический плоскошлифовальный станок SG4080AH отличается привлекательным дизайном и продуманной конструкцией, обеспечивая высокую жесткость и стабильную точность обработки в самых требовательных условиях. Встроенная система контроля масла и охлаждения поддерживает оптимальную температуру жидкости даже при длительных циклах, снижая износ узлов и продлевая срок службы оборудования.
SG4080AH идеально подходит для прецизионной обработки металлических деталей, гарантируя ровную поверхность и минимальную деформацию заготовок. Эргономика управления упрощает настройку режимов работы, а компактная компоновка обеспечивает лёгкую интеграцию в технологические линии. Многоуровневая система автоматического контроля позволяет оптимизировать процесс шлифования, повышая производительность и сокращая время переналадки. Усовершенствованная подача заготовок снижает зависимость от оператора и обеспечивает стабильное качество операций. Коррозионностойкие материалы и высокопрочные сплавы гарантируют долговечность станка и минимальные затраты на ремонт. Современные датчики вибрации и температуры контролируют параметры в реальном времени, повышая безопасность и облегчая профилактическое обслуживание.
Технические характеристики плоскошлифовального станка SG4080AH
| Технические характеристики | SG4080AH/AHR/AHD |
|---|---|
| Размер стола (Ш×Д) | 400×800 мм |
| Макс. обрабатываемая деталь (Д×Ш×В) | 800×400×350 мм |
| Макс. поперечный ход | 830 мм |
| Макс. продольный ход | 420 мм |
| Расстояние от стола до центра шпинделя | 480 мм |
| Направляющая скольжения | One flat rail oneV — плоская и V-образная |
| Макс. нагрузка на стол | 200 кг |
| Количество Т-образных пазов | 1×14 мм |
| Скорость стола | 18 м/мин |
| Поперечная подача маховиком | 0.02 мм/дел; 4 дел/об |
| Вертикальная подача (MPG) | 0.001–0.1 мм/дел; 0.1–10 дел/об |
| Размер колеса (Ø×Ш×Ø₁) | Φ300×30×Φ75 мм |
| Скорость шпинделя | 1440 об/мин |
| Общая мощность двигателя | 7.5 кВт |
| Двигатель шпинделя | 4 кВт |
| Параллельность обрабатываемой поверхности | 0.005/300 мм |
| Шероховатость поверхности | Ra 0.63 μm |
| Серводвигатель вертикальной подачи | 0.75 кВт |
| Двигатель поперечной подачи | 0.06 кВт |
| Емкость масляного бака | 80 л |
| Насос СОЖ | 0.09 кВт |
| Размер упаковки (Д×Ш×В) | 2660×1970×2220 мм |
| Нетто/Брутто | 2000/2200 кг |
Основные характеристики
- Покрытые пластиком контрнаправляющие по осям x и y обеспечивают низкий эффект проскальзывания.
- Продольная направляющая стола V-образной формы, поперечная направляющая стола двойной V-образной формы.
- Шпиндель оснащен осевыми и радиальными подшипниками без зазоров с предварительным натяжением.

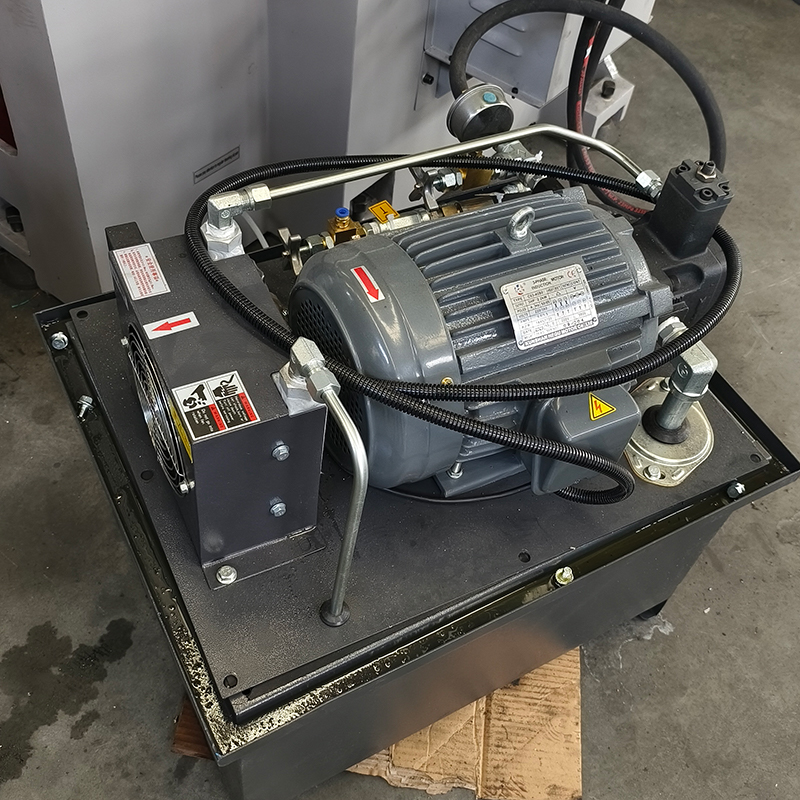

- Отдельный гидравлический блок с теплообменником для устранения вибраций и тепловой нагрузки.
- Прочная конструкция с хорошей опорой обеспечивает высокую устойчивость.
- Современная гидравлическая система гарантирует плавное перемещение стола даже при высокой рабочей нагрузке.

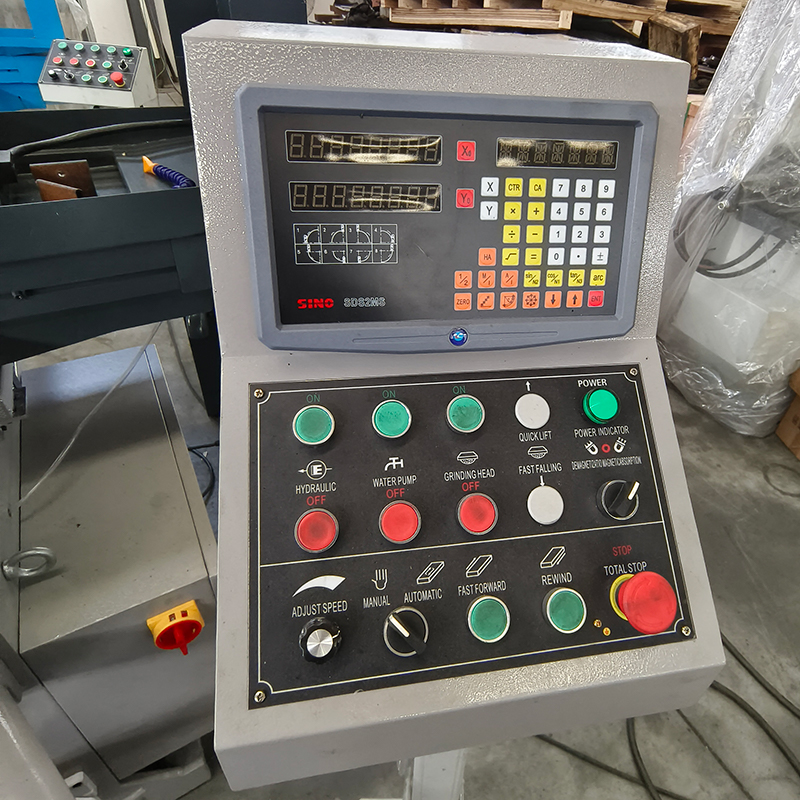

- Полностью автоматический плоскошлифовальный станок оснащен 2-осевым цифровым индикатором и постоянно магнитной зажимной пластиной.
- Центральная смазка всех направляющих.
