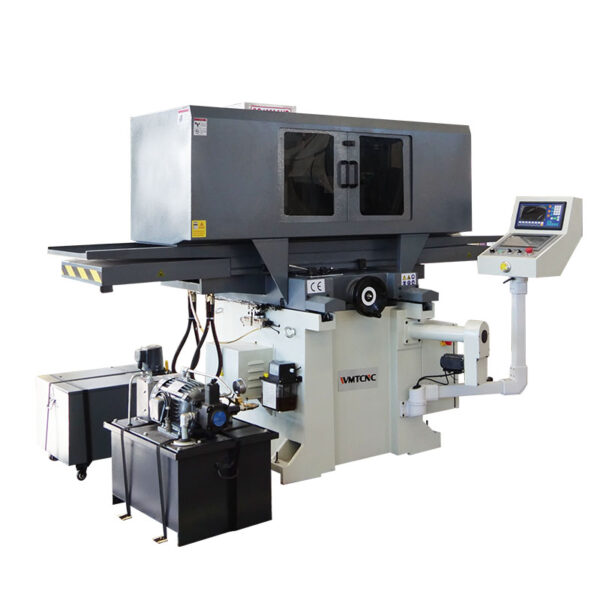

Автоматический шлифовальный станок SG4080AHD сочетает в себе элегантный дизайн и продуманную конструкцию, обеспечивая высокую жёсткость корпуса и стабильную точность при любых нагрузках. Благодаря оптимизированной системе охлаждения масло остаётся в пределах рабочей температуры даже после продолжительного цикла работы, что продлевает ресурс узлов и снижает риск перегрева.
SG4080AHD идеально подходит для прецизионной шлифовки металлических заготовок в машиностроении, автомобильной и авиационной отраслях. Интуитивно понятное управление и эргономичная компоновка обеспечивают быструю настройку и минимизируют время простоя, а надёжные защитные ограждения и аварийные системы гарантируют безопасность оператора. Этот станок становится ключевым элементом производственных линий, где требуются высокая производительность и безупречное качество поверхности.
Технические характеристики плоскошлифовального станка SG4080AHD
| Технические характеристики | SG4080AH/AHR/AHD |
|---|---|
| Размер стола (Ш×Д) | 400×800 мм |
| Макс. обрабатываемая деталь (Д×Ш×В) | 800×400×350 мм |
| Макс. поперечный ход | 830 мм |
| Макс. продольный ход | 420 мм |
| Расстояние от столa до центра шпинделя | 480 мм |
| Направляющая скольжения | One flat rail oneV — плоская и V-образная |
| Макс. нагрузка на стол | 200 кг |
| Количество Т-образных пазов | 1×14 мм |
| Скорость стола | 18 м/мин |

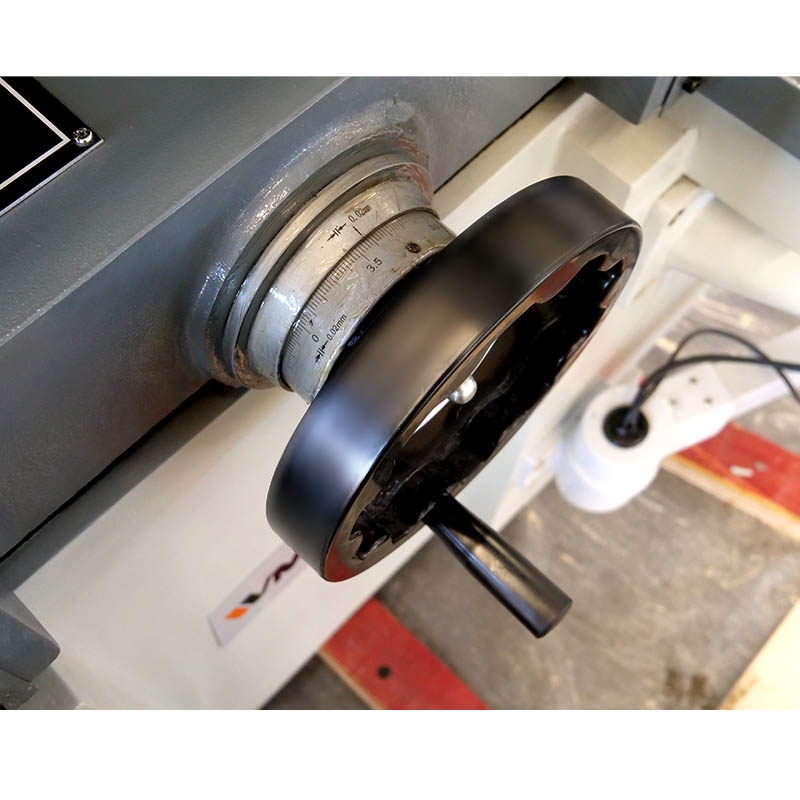

| Поперечная подача маховиком | 0.02 мм/дел; 4 дел/об |
| Вертикальная подача (MPG) | 0.001–0.1 мм/дел; 0.1–10 дел/об |

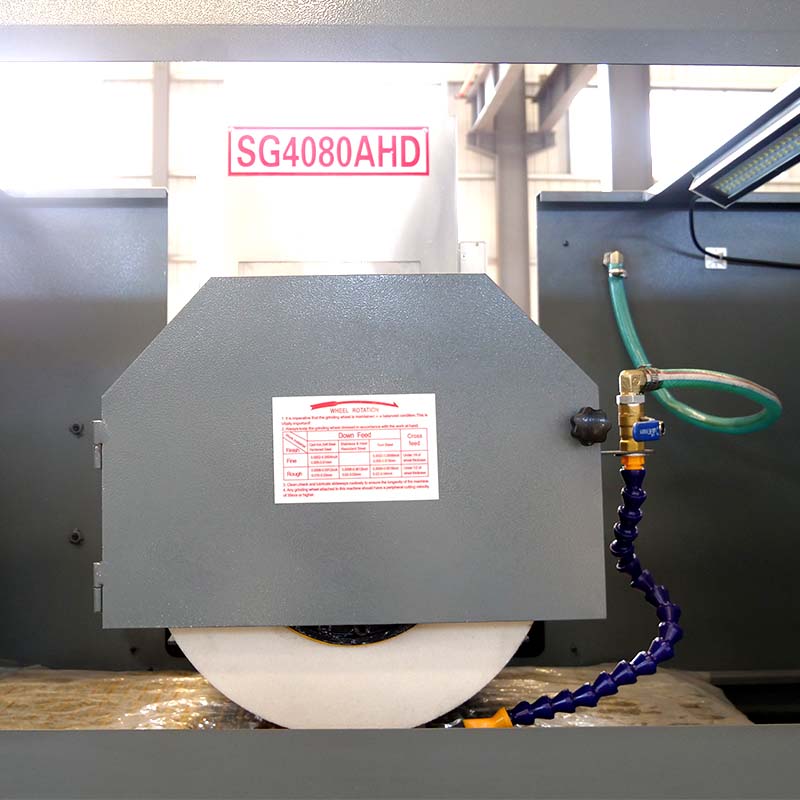

| Размер колеса (Ø×Ш×Ø₁) | Φ300×30×Φ75 мм |
| Скорость шпинделя | 1440 об/мин |
| Общая мощность двигателя | 7.5 кВт |
| Двигатель шпинделя | 4 кВт |
| Параллельность обрабатываемой поверхности | 0.005/300 мм |
| Шероховатость поверхности | Ra 0.63 μm |
| Серводвигатель вертикальной подачи | 0.75 кВт |
| Двигатель поперечной подачи стола | 0.06 кВт |
| Емкость масляного бака | 80 л |
| Насос СОЖ | 0.09 кВт |
| Размер упаковки (Д×Ш×В) | 2660×1970×2220 мм |
| Нетто/Брутто | 2000/2200 кг |
Основные характеристики
- Покрытые пластиком контрнаправляющие по осям x и y обеспечивают низкий эффект проскальзывания.
- Продольная направляющая стола V-образной формы, поперечная направляющая стола двойной V-образной формы.
- Шпиндель оснащен осевыми и радиальными подшипниками без зазоров с предварительным натяжением.

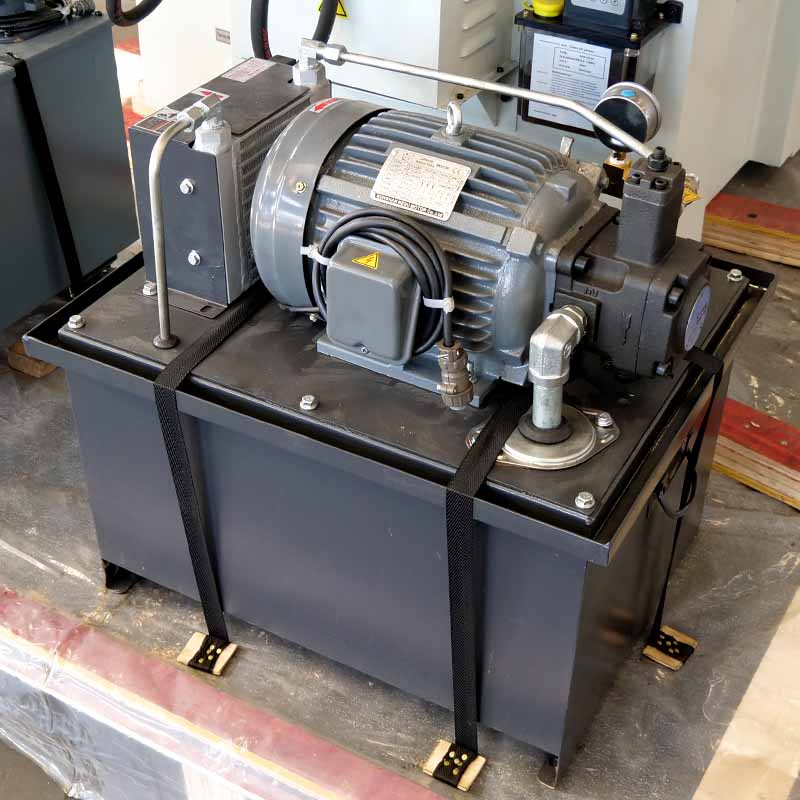

- Отдельный гидравлический блок с теплообменником для устранения вибраций и тепловой нагрузки.
- Прочная конструкция с хорошей опорой обеспечивает высокую устойчивость.
- Современная гидравлическая система гарантирует плавное перемещение стола даже при высокой рабочей нагрузке.

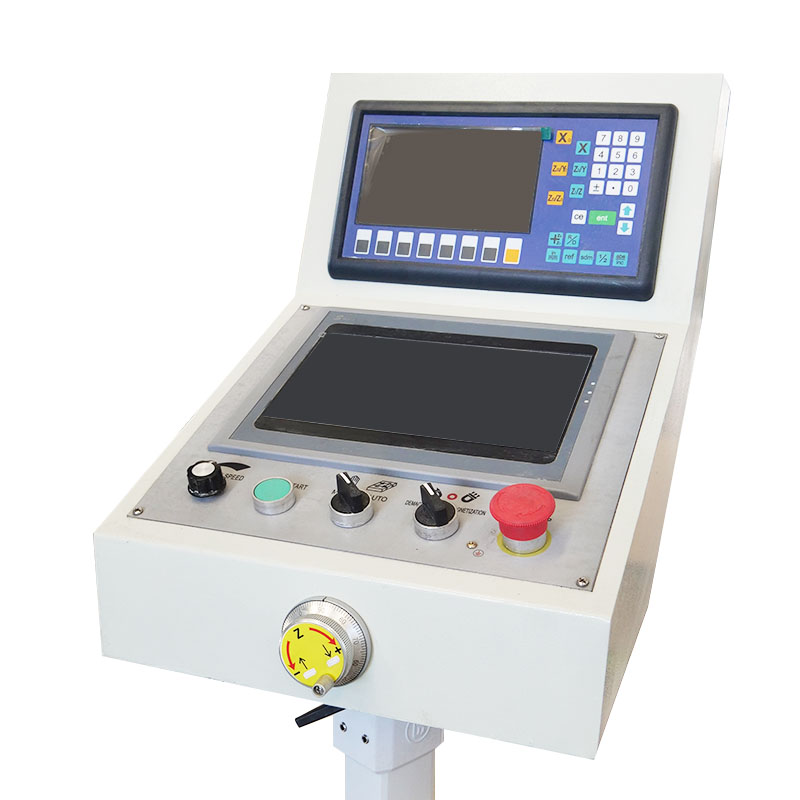

- Полностью автоматический плоскошлифовальный станок оснащен 2-осевым цифровым индикатором и постоянно магнитной зажимной пластиной.
- Центральная смазка всех направляющих.
