Description

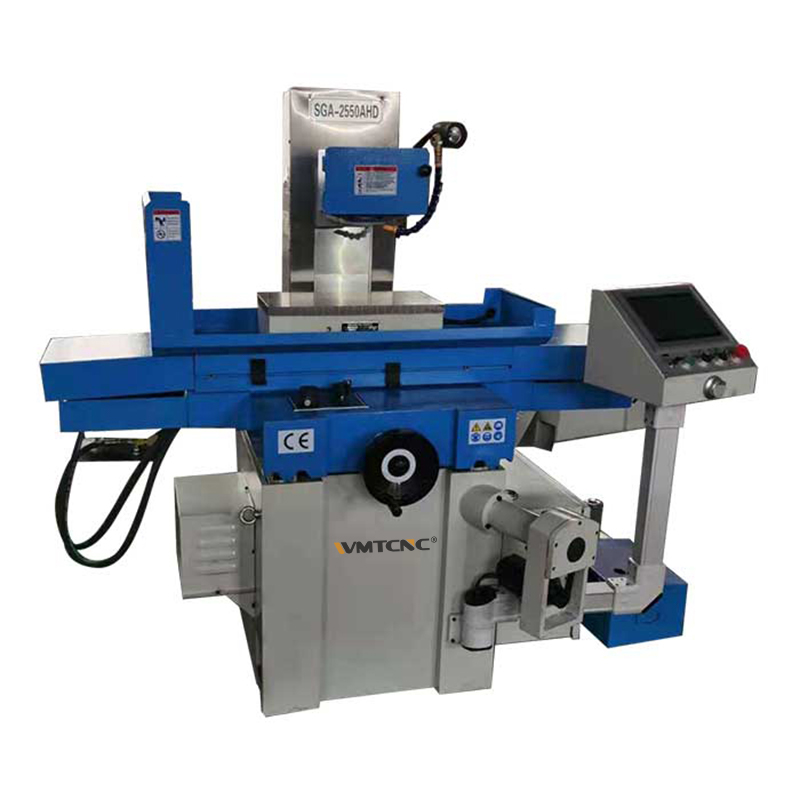

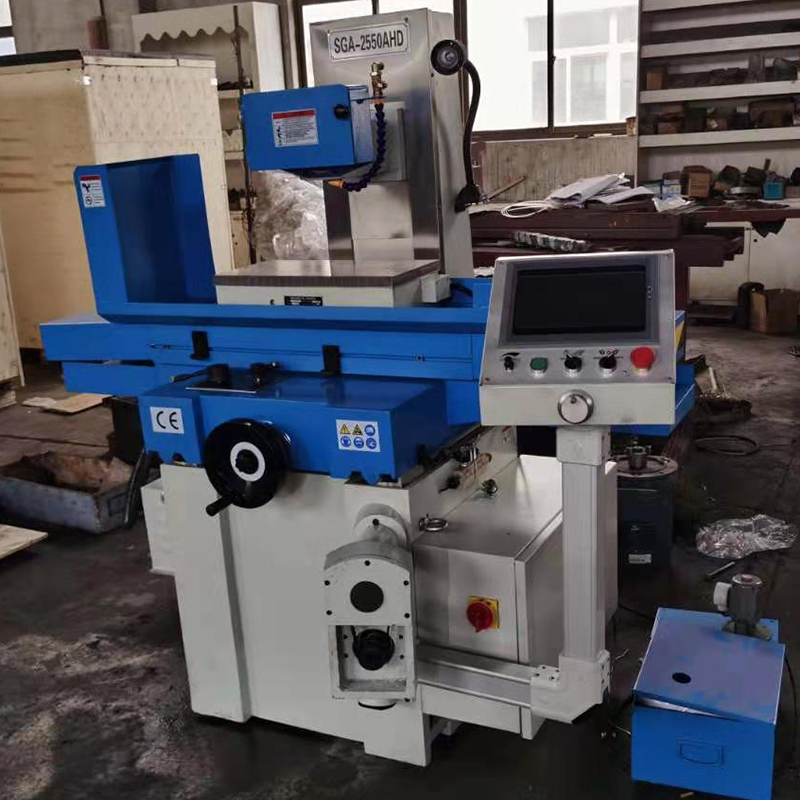

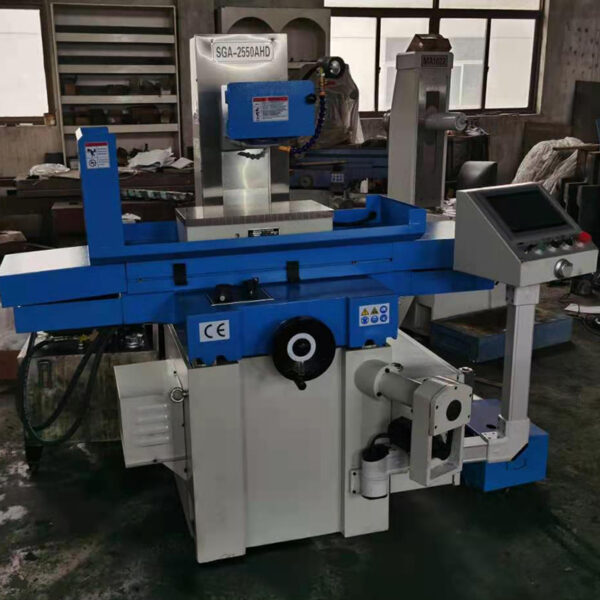

SGA2550AHD — прочный плоскошлифовальный станок с автоматической вертикальной подачей, разработанный для интенсивной работы в инструментальном и штамповочном производстве. Корпус, станина и каретка выполнены из высококачественного серого чугуна, что обеспечивает отличную жёсткость и минимальные вибрации при обработке.
Благодаря надёжной конструкции и разнообразию дополнительных опций модель SGA2550AHD становится экономичным решением для предприятий, стремящихся к высокой точности и стабильности результатов. Широкий выбор аксессуаров позволяет адаптировать станок под специфические задачи, повышая эффективность и снижая затраты на закупку вспомогательного оборудования. Интуитивно понятное управление сокращает время переналадки, а продуманная компоновка упрощает обслуживание и обслуживание. SGA2550AHD идеально подходит для шлифовальных работ в условиях серийного и мелкосерийного производства, где важны надёжность, долговечность и безупречное качество поверхности.
Технические характеристики плоскошлифовального станка SGA2550AHD
| Спецификация | SGA-2550AH/AHR/AHD | |
|---|---|---|
| Размер стола (Ш×Д) | 500×250 mm | |
| Макс. продольное перемещение | 520 mm | |
| Макс. поперечный ход станка | 260 mm | |
| Макс. расстояние от центра шпинделя до стола | 450 mm | |
| Размер магнитного патрона | 500×250 mm | |
| Скорость продольного перемещения стола | 7–23 m/min | |
| Поперечное перемещение стола | Автоподача | 0.1–8 mm/min |
| Быстрая скорость | 990 mm/min | |
| Подача маховика | 0.02 mm/div. | |
| Вертикальное перемещение головки колеса | Автоподача | H/R: 0.005/0.1/0.02/0.03/0.04/0.05 mm/stroke (D-mode) |
| Быстрая скорость | H: 610 mm/min; R: 480 mm/min (D-mode) | |
| Подача маховика | 0.005 mm/div. | |
| Шлифовальный круг | Скорость | 50 Hz 2800 rpm 60 Hz 3600 rpm |
| (OD×W×ID) Размер | Φ200×20×31.75 | |
| Двигатель шпинделя | 2.2 kW | |
| Гидравлический двигатель | 1.5 kW | |
| Двигатель насоса охлаждения | 0.04 kW | |
| Двигатель подъема | H: 0.25 kW; R: 0.75 kW; D-mode (servo) | |
| Двигатель поперечной подачи | 0.04 kW | |
| Макс. грузоподъемность стола | 200 kg | |
| Общая номинальная мощность | 4 kW | |
| Шероховатость поверхности | Ra ≤ 0.25 μm | |
| Размер упаковки (Д×Ш×В) | 2050×1500×1980 mm | |
| G.w | 1400 kg | |
Основные характеристики
- Покрытые пластиком контрнаправляющие по осям x и y обеспечивают низкий эффект проскальзывания.
- V-образная продольная направляющая стола, двойная V-образная поперечная направляющая стола.
- Шпиндель оснащен осевыми и радиальными подшипниками без зазоров с предварительным натяжением.
- Отдельный гидравлический блок с теплообменником для устранения вибраций и тепловой нагрузки.
- Специальная гидравлическая система гарантирует плавную регулировку стола даже при полной нагрузке.
- Прочная конструкция с хорошей опорой обеспечивает высокую устойчивость.
- Цифровое управление, автоматическая вертикальная подача с серводвигателем.
- Подача с помощью быстрой подачи на высоту заготовки, регулируемая для чистовой обработки и искрообразования, автоматический подъем в конце программы.
- Регулируемое продольное и поперечное перемещение стола с помощью концевых упоров.
