Description

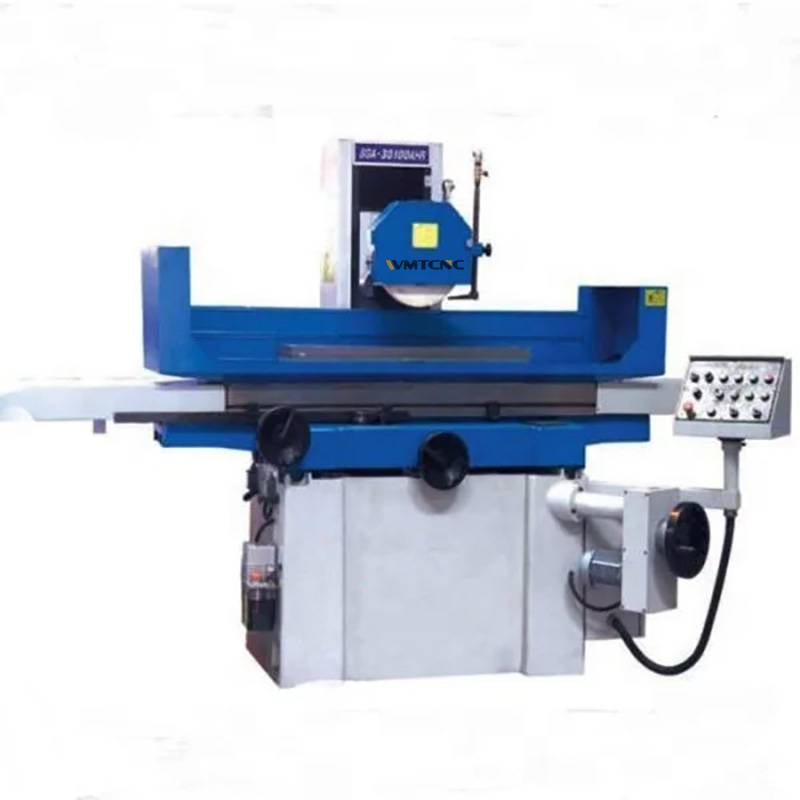

Плоскошлифовальный станок SGA30110 сочетает элегантный внешний вид и продуманную конструкцию, создавая идеальный инструмент для высокоточного шлифования металлов. Прочный корпус и усиленная жесткость обеспечивают стабильность работы даже при интенсивных нагрузках, а оптимизированная система охлаждения масла сохраняет постоянную рабочую температуру, предотвращая перегрев и исключая дефекты на поверхности заготовок.
Эргономичный дизайн облегчает доступ к узлам, упрощает настройку и обслуживание, а минимальный уровень вибраций гарантирует равномерность шлифования и высокое качество обработки. SGA30110 станет надежным партнером на любом производстве, где важны долговечность оборудования, безупречная плоскостность и стабильность технологического процесса.
Технические характеристики плоскошлифовального станка SGA30110
| Спецификация | SGA‑30110AH/AHR/AHD | |
|---|---|---|
| Размер стола (Ш×Д) | 305×1020 мм | |
| Макс. продольное перемещение | 1130 мм | |
| Поперечное перемещение | 340 мм | |
| Расстояние от центра шпинделя до стола | 580 мм | |
| Размер магнитной плиты | 300×1000 мм | |
| Скорость продольного перемещения стола | 7–23 м/мин | |
| Поперечное перемещение стола/Автоподача | 0.1–8 мм/мин | |
| Поперечное перемещение/Ускоренное | 990 мм/мин | |
| Поперечное перемещение/Подача маховика | 0.02 мм/дел | |
| Вертикальное перемещение/Автоподача | 0.005–0.05 мм/ход (D‑модель) | |
| Вертикальное перемещение/Ускоренное | 480–610 мм/мин (зависит от модели) | |
| Вертикальное перемещение/Подача маховика | 0.005 мм/дел | |
| Частота вращения круга 50 Гц | 1450 об/мин | |
| Частота вращения круга 60 Гц | 1750 об/мин | |
| Размер шлиф. круга (Ø×Ш×Ø) | 350×40×127 мм | |
| Двигатель шпинделя | 4/5.5 кВт | |
| Гидродвигатель | 2.2 кВт | |
| Двигатель насоса охлаждения | 0.09 кВт | |
| Двигатель подъёма | 0.25–0.5 кВт | |
| Двигатель поперечной подачи | 0.04 кВт | |
| Макс. грузоподъёмность стола | 400 кг | |
| Общая номин. мощность | 7.5/9 кВт | |
| Высота станка | 1890 мм | |
| Занимаемая площадь | 4400×2200 мм | |
| Вес брутто | 3200 кг | |
| Размеры упаковки (Д×Ш×В) | 2960×2210×2220 мм | |
Основные характеристики
- Основные чугунные отливки изготовлены из современных материалов и подвергнуты сквозному отжигу. Это позволяет снизить напряжение, обеспечивая высокую точность, жёсткость и продлевая срок службы станка.
- Шлифовальный станок и двухсторонний клиновой суппорт изготовлены из износостойкой смолы TURCITE-B (тефлон) и оснащены прецизионным шабрением. Благодаря плавному скольжению и износостойкости, идеально подходит для профильного шлифования.
- Используется однотипная интегрированная конструкция шпинделя и сверхточного конического роликоподшипника класса P4. Высокая скорость вращения, низкий уровень шума, отсутствие вибрации, большой крутящий момент, подходит для тяжёлой резки и всех видов профильного шлифования.
